Vital Signs Monitor
VSM-Monitor
RS232-Kabel
TxDaten
RxDaten
DTR
Erde
Schwesternruf
Gemeinsam
Kontaktkabel
Normal Offen
Schwesternrufkontakte:
24VDC @ 1Amp oder
240VAC @ 1Amp

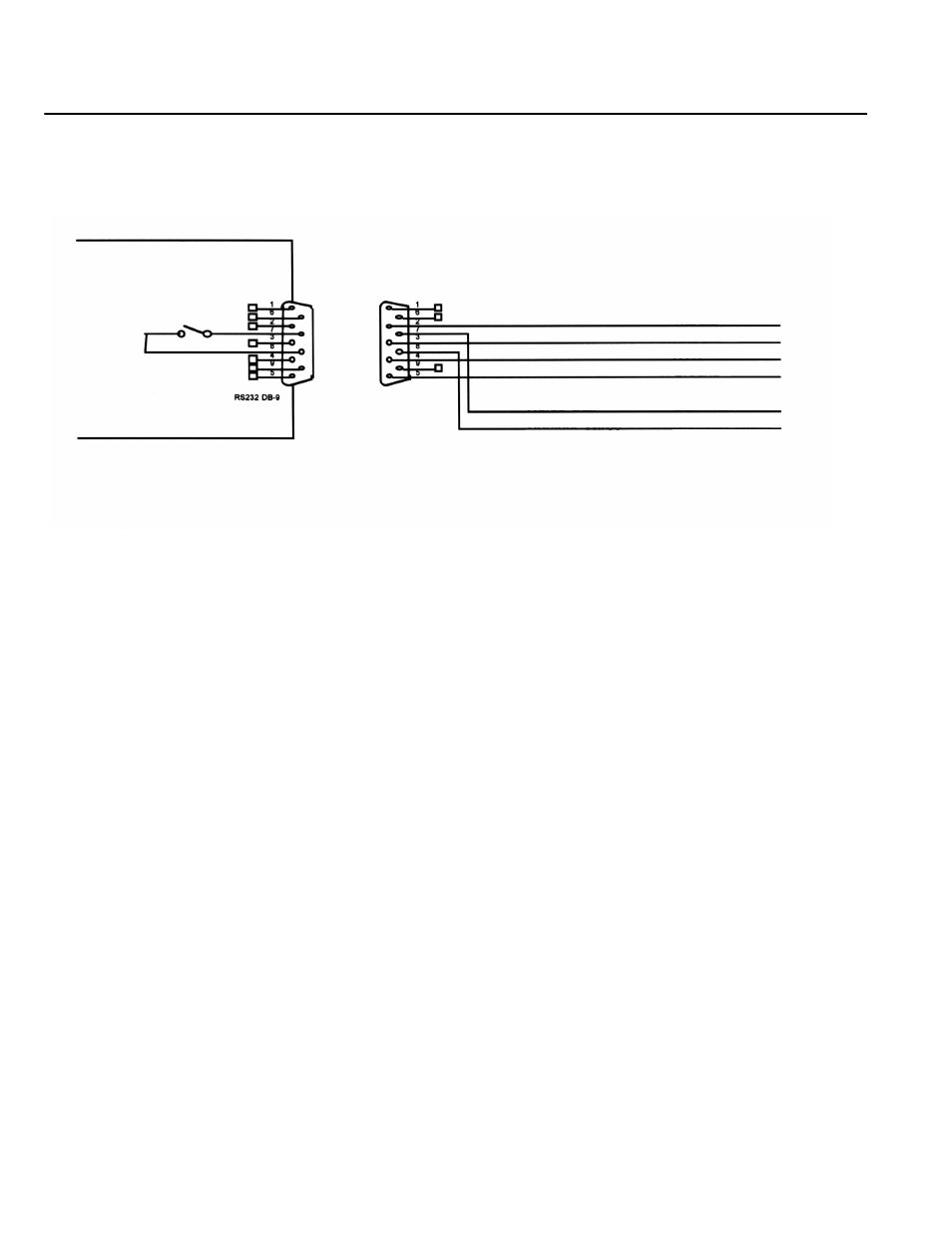

ANHANG B:
Schaltplan für die Schwesternruf-
Schnittstelle
ANMERKUNG: Ausführliche Informationen zur „„Schwesternruf“-Schnittstelle“ auf Seite 47 der
Bedienungsanleitung enthalten.
Der Welch Allyn Vital Signs Monitor bietet ein Schaltschlussausgangssignal zwischen zwei Pins
des seriellen Anschlusssteckers (Pin 7 und 8). Dabei handelt es sich um einen „Universalausgang“,
der mit vielen verschiedenen Systemen ohne Polabhängigkeit kompatibel ist. Der
Schwesternrufausgang ist in bezug auf Widerstand von allen Schaltkreisen isoliert. Die zulässige
Ausgangsleistung ist 1 A bei 240 V Wechselstrom oder 30 V Gleichstrom. Während eines
Alarmzustandes ist der Ausgang geschlossen, ansonsten ist er geöffnet. Im ausgeschalteten
Zustand oder bei Stromausfall ist der Ausgang geöffnet.
