16.1.2 Messung der CO
2
Konzentration über chemische Indikatoren
Dies ist eine übliche Methode in vielen Zellkulturlaboratorien. Eine chemische Farbreaktion in einem
Glasrohr zeigt die CO
2
Konzentration an. Voraussetzung für ein genaues quantitatives Prüfergebnis ist,
dass eine definierte Menge an Luft durch den chemischen Messindikator gesaugt wird. Hierzu wird eine
spezielle Handpumpe mit einem standardisierten Saugvolumen benötigt.
Vorgehen (Beispiel):
1) Beide Enden des chemischen Messindikators abbrechen oder Verschlussstopfen entfernen
2) Glasindikator mit der Seite des höchsten Skalenwerts in die Handpumpe bis zum Anschlag einste-
cken.
3) Glasindikator durch die Silikondurchführung der inneren Glastür einführen.
4) Betätigungshebel der speziellen Handpumpe bis zum Anschlag durchdrücken und wieder loslassen.
5) Eine definierte Menge an Luft wird in den Glasindikator gesaugt und verursacht eine chemische
Reaktion.
6) Je höher die CO
2
Konzentration im Innenraum des CO
2
-Inkubators ist, desto weiter erfolgt die Reak-
tion im Glasindikator.
7) Der CO
2
Wert kann nach kurzer Zeit an der Skala des Glasindikators oder mittels beiliegenden Ta-
bellen abgelesen werden.
8) Üblicherweise müssen die abgelesenen Werte mit dem aktuellen Umgebungsdruck korrigiert wer-
den. Lesen Sie hierzu die beiliegenden Benutzerinformationen der Hersteller.
Diese Prüfsysteme sind zueinander optimiert d.h. Indikatorsystem und Pumpensystem müssen vom sel-
ben Hersteller bezogen werden.
Diese Prüfungssysteme sind nicht sehr genau. Die typische Genauigkeit liegt bei +/- 10 % des abgelese-
nen Wertes.
Solche Prüfsysteme sind nicht zur Kalibrierung der BINDER Sensoren geeignet.

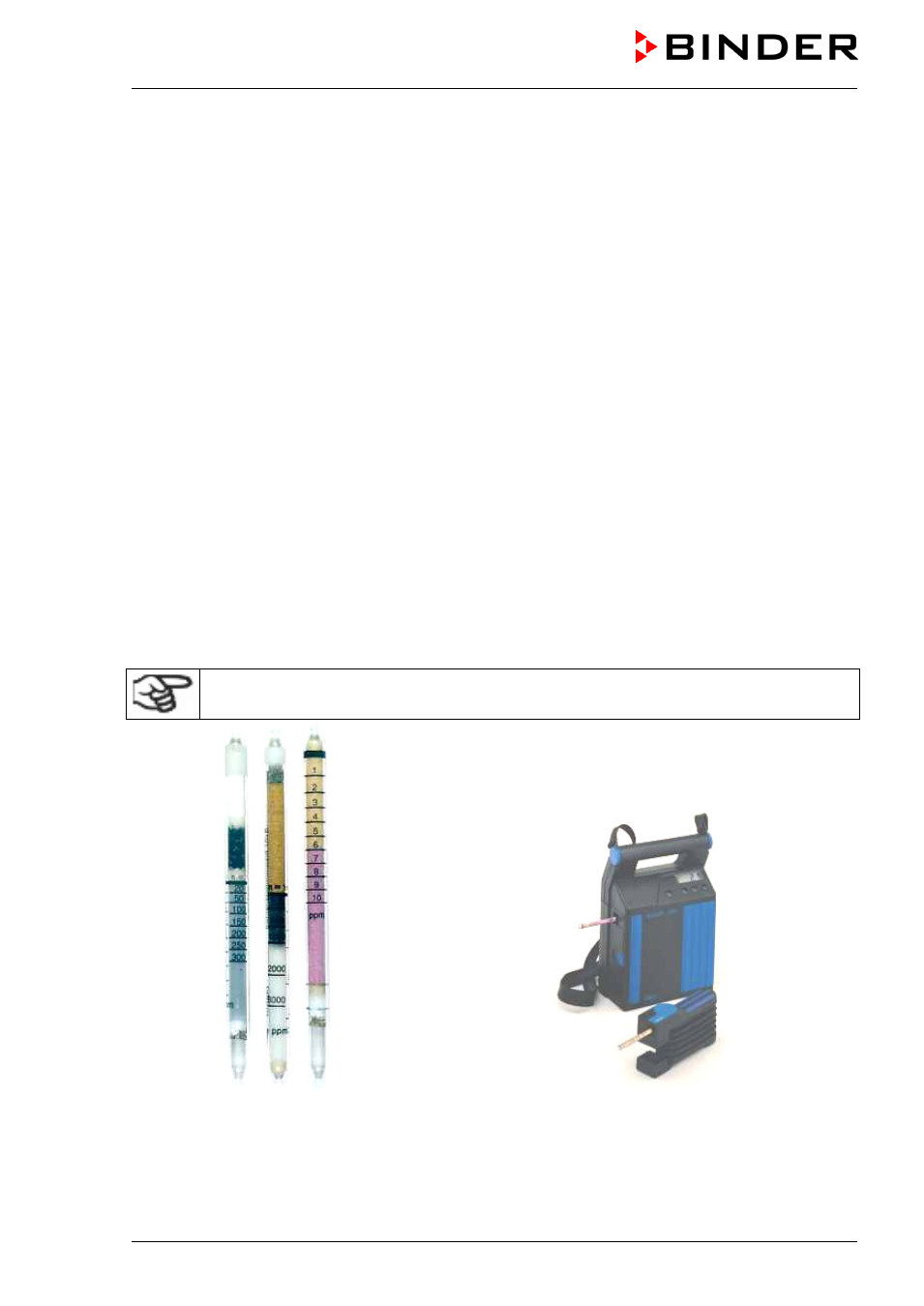

Abbildung 25: Beispiel für chemische
Messindikatoren
Abbildung 26: Beispiel für Handpumpen (vorn)
und elektrische Pumpensysteme (hinten)
