CB (E6) 09/2013 Seite 130/143
22. Technische Beschreibung
22.1 Werksseitige Kalibrierung und Justierung
Dieses Gerät wurde werksseitig kalibriert und justiert. Kalibrierung und Justierung werden im BINDER
QM-Systems nach DIN EN ISO 9001 (zertifiziert seit Dezember 1996 durch TÜV CERT) durch standardi-
sierte Prüfanweisungen beschrieben und entsprechend durchgeführt. Die verwendeten Prüfmittel unter-
liegen der ebenfalls im BINDER QM-System nach DIN EN ISO 9001 beschriebenen Prüfmittelüberwa-
chung und werden regelmäßig auf ein DKD-Normal kalibriert und überprüft.
Ein Beleg dieser Kalibrierung und Justierung in Form des BINDER-Testzertifikates liegt dem Gerät bei.
Werkjustierung:
•
Temperatur: 37 °C gemessen in Nutzraummitte
• CO
2
: 0 Vol.-% CO
2
(100 Vol.-% N
2
) und 5 Vol.-% CO
2
(Sensor direkt mit analysiertem Testgas um-
spült)
• O
2
(Gerät mit O
2
Regelung): 0 Vol.-% O
2
(100 Vol.-% N
2
, Sensor direkt mit analysiertem Testgas um-
spült) und 20,9 Vol.-% O
2
(Umgebungsluft)
• Feuchte: Umgebungsfeuchte und maximale Feuchte im eingeregelten Zustand
Wiederholte Kalibrierungen werden in Abständen von 12 Monaten empfohlen.
Der BINDER Service verwendet zur Temperaturkalibrierung und -Justierung ein elektronisches Mess-
und Anzeigegerät mit gültigem Kalibrierzertifikat, das auf ein anerkanntes Kalibrierungs-Institut (DKD
oder PTB für Deutschland) rückführbar ist.
Testgase in entsprechender Konzentration werden benutzt um die Sensorsysteme für CO
2
und O
2
(Gerät
mit O
2
Regelung) zu justieren. Die Sensorköpfe werden dabei dem Testgas direkt ausgesetzt.
22.2 Überstromschutz
Der CB ist mit einer von außen zugänglichen Gerätesicherung gegen Überstrom geschützt. Die Gerätesi-
cherung befindet sich an der Geräterückseite unter der Zugentlastung des Netzkabels. Der Sicherungs-
halter ist mit einem Sicherungseinsatz 5 mm x 20 mm (cUL-Geräte: 6,3 x 32 mm) ausgestattet. Die Si-
cherung darf nur gegen einen Ersatz gleicher Nenndaten ausgetauscht werden. Die Daten sind der Ta-
belle der technischen Daten des jeweiligen Gerätetyps zu entnehmen. Falls diese Sicherung auslöst,
benachrichtigen Sie eine Elektrofachkraft oder den BINDER Service.

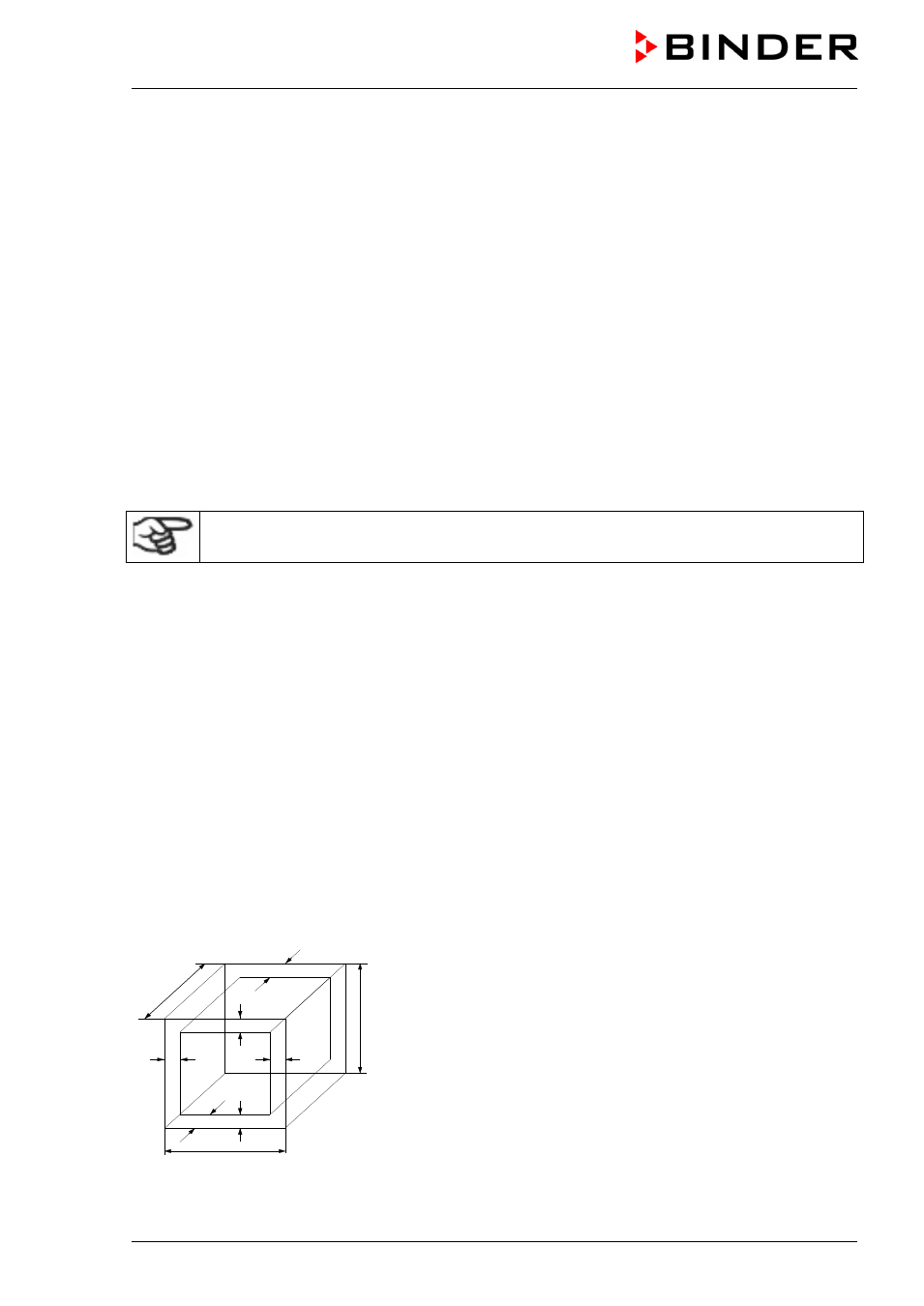

22.3 Definition Nutzraum
Der abgebildete Nutzraum ergibt sich wie folgt:
b
c
c
a
b
a a
C
B
A
A, B, C = Innenabmessungen (B, H, T)
a, b, c = Wandabstände
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
NUTZ
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Abbildung 28: Nutzraumbestimmung
Die technischen Daten beziehen sich auf den so definierten Nutzraum.
