15. Optionen
15.1 Kommunikationssoftware APT-COM™ 3 DataControlSystem (Option)
Standardmäßig sind die Geräte mit einer Ethernet Schnittstelle (6) ausgerüstet, an welche die Kommuni-
kationssoftware APT-COM™ 3 DataControlSystem von BINDER angeschlossen werden kann. In ein-
stellbaren Intervallen werden hier die jeweils aktuellen Werte für Temperatur und Gas-Konzentration ge-
speichert. Das APT-COM™ System ermöglicht die Vernetzung von bis zu 30 Geräten. Für nähere Infor-
mationen vgl. die APT-COM™ 3 Betriebsanleitung.
15.2 RS 422 Schnittstelle (Option)
Bei dieser Option ist das Gerät mit einer seriellen RS 422 Schnittstelle (5) ausgerüstet, an welche die
Kommunikationssoftware APT-COM™ 3 DataControlSystem von BINDER angeschlossen werden kann.
Der Anschluss an einen Computer erfolgt über einen Schnittstellenwandler. In einstellbaren Intervallen
werden hier die jeweils aktuellen Werte für Temperatur und Gas-Konzentration ausgegeben. Für nähere
Informationen vgl. die APT-COM™ 3 Betriebsanleitung.
Pinbelegung der Schnittstelle RS 422 (5)
an der Geräterückseite
Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Erde
15.3 Silikon-Durchführungen 30 mm, beidseitig verschließbar, mit Silikonstop-
fen (Option)
(a)
(b)
(c)

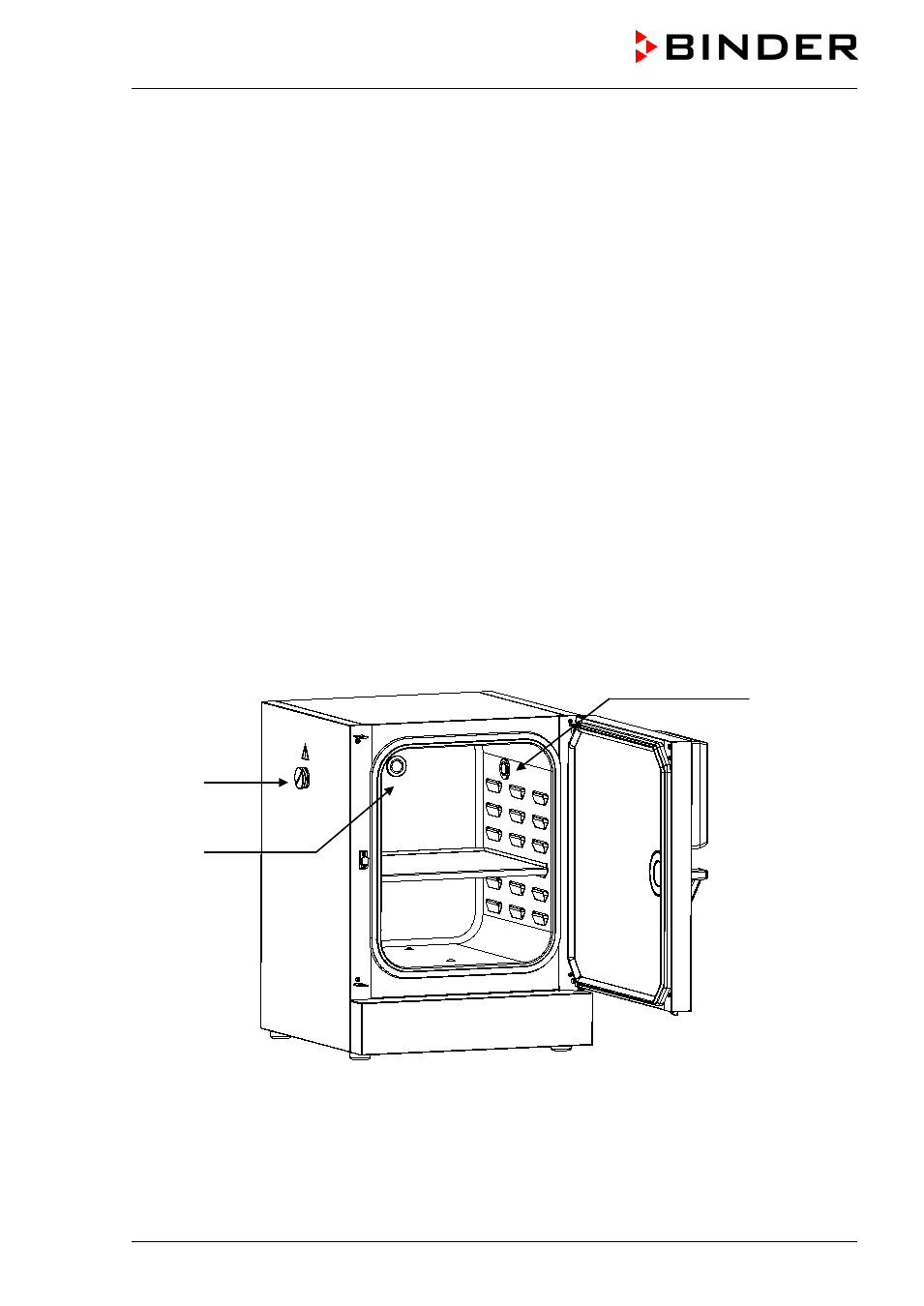

Abbildung 17: Positionen der optionalen Silikon-Durchführungen links (a), hinten (b) und rechts (c)
Oberhalb jeder Durchführung ist ein Warnaufkleber angebracht.
