CB (E6) 09/2013 Seite 35/143
Entfernen Sie die Gummikappe (b) durch Abziehen.
Geräterückwand

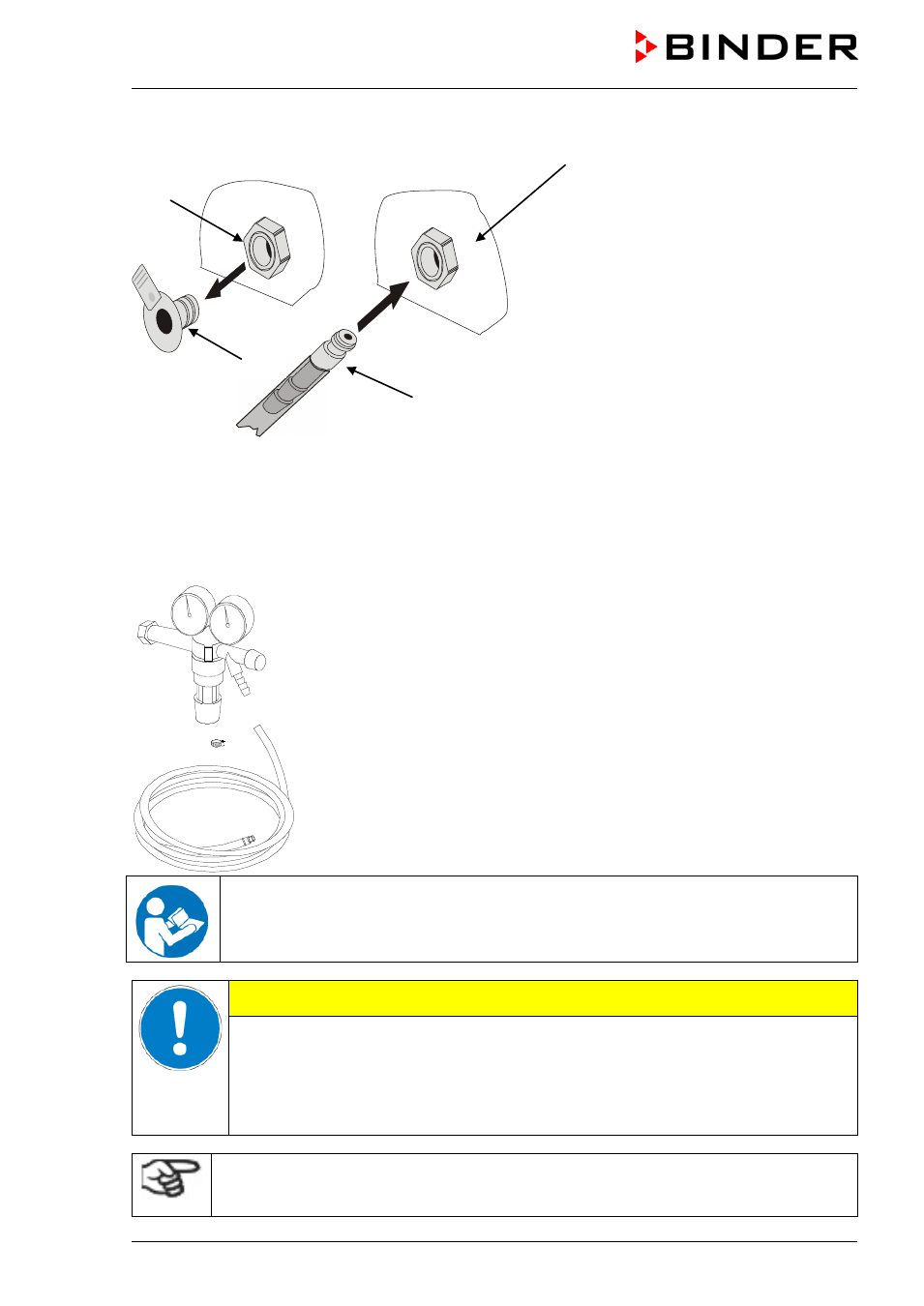

Abbildung 12: Anschluss für die Schlauchverbindung zur Gasflasche
Nun lässt sich die Schlauchtülle (c) in die Schnellverschluss-Kupplung einstecken. Zur Demontage lässt
sich die Schlauchtülle jederzeit wieder aus der Schnellverschluss-Kupplung ziehen.
4.3.5 Gasflaschen Anschlusssets (Option)
Gasflaschen Anschlusssets sind erhältlich für CO
2
(Art. Nr. 8012-0014), O
2
(Art. Nr. 8012-0015) und N
2
(Art. Nr. 8012-0016).
Das Anschlussset beinhaltet die folgenden Teile zur Verbindung einer Gas-
flasche mit dem CO
2
-Inkubator:
• Druckminderer mit Manometern für Flaschendruck (Hochdruckmanome-
ter) und Anschlussdruck (Niederdruckmanometer)
• 5 m Druckschlauch mit vormontierter Schlauchtülle für Schnellver-
schluss-Kupplung
• 1 Schlauchklemme für Schlauchanschluss an den Druckminderer
Abbildung 13: Gasflaschen Anschlussset
Anschluss und Einstellung der Gasflaschen-Anschlusssets sind in der Anleitung 7001-0249
beschrieben, die jedem Gasflaschen-Anschlussset beiliegt.
VORSICHT
Zu hoher Ausgangsdruck > 2,5 bar.
Beschädigung des Gerätes.
∅
Ausgangsdruck darf den angegebenen Wert von 2,5 bar NICHT überschreiten.
 Vor dem Anschluss des Gerätes Flaschendruck am Druckminderer prüfen.
 Ausgangsdruck auf 2,0 bar über Umgebungsdruck einstellen.
Die Herstellung der Gasverbindung muss durch qualifiziertes Fachpersonal erfolgen, das
für den Umgang mit den betreffenden Gasen geschult und mit den notwendigen Sicher-
heitsmaßnahmen vertraut ist.
(a)
(c)
(b)
