CB (E6) 09/2013 Seite 98/143
15.5 Analogausgänge für Temperatur und CO
2
(Option)
Bei dieser Option ist das Gerät mit Analogausgängen von 4-20 mA für Temperatur und CO
2
ausgestattet.
Diese Ausgänge können zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte
verwendet werden.
Der Anschluss erfolgt über die DIN Buchse (3) an der Geräterückseite. Ein passender DIN-Stecker ist
beigefügt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur +
PIN 2: Temperatur -
PIN 3: CO
2
+
PIN 4: CO
2
-
CO
2
Bereich: 0 Vol.-% bis 20 Vol.-%
Temperaturbereich: 0 °C bis +200 °C

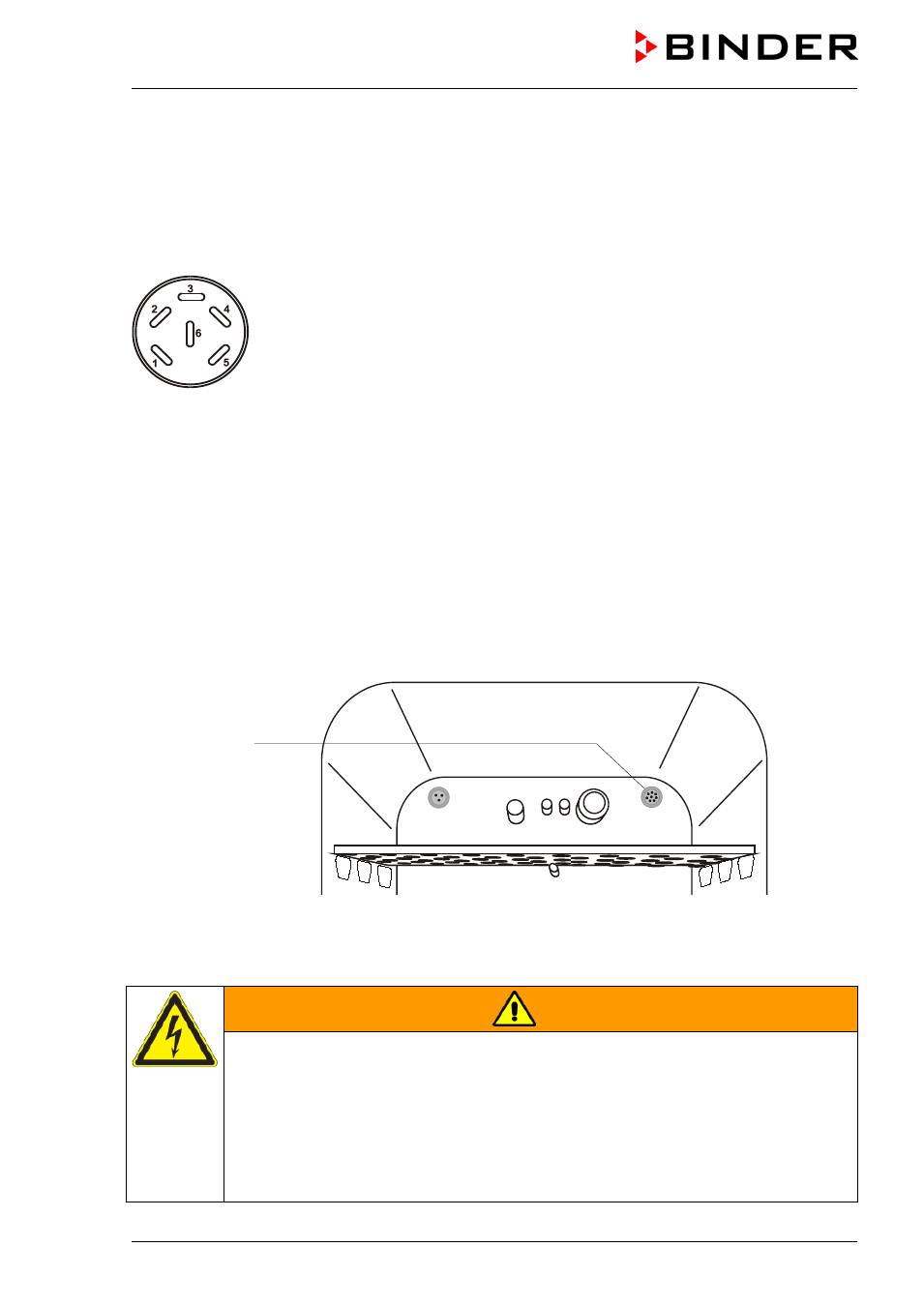

Abbildung 21: Pinbelegung der DIN-Buchse (3) an der Geräterückseite
15.6 Stromdurchführung für Kleinspannung (Option)
Die Stromdurchführung (B) (8-polig) für Kleinspannung mit LEMO-Buchse (abdeckbar) und LEMO-
Stecker ist geeignet, zwei Elektrogeräte innerhalb und außerhalb des CO
2
-Inkubators elektrisch zu ver-
binden. Sie ist verwendbar z.B. für Geräte, deren Überwachungs- und Steuersystem außerhalb des CO
2
-
Inkubators verbleibt, während die mechanische Komponente wie Roll- und Schüttelsysteme sich im Inne-
ren des Gerätes befinden.
Abbildung 22: Position der Stromdurchführung für Kleinspannung
Höchstbelastung 24 V AC/DC 2 A.
WARNUNG
Überlastung der Kontakte.
Beschädigung der Kontakte und der Anschlussbuchse.
Gefahr durch elektrischen Schlag.
Lebensgefahr.
∅
Maximale Belastung von 24 V AC/DC 2 A NICHT überschreiten.
∅ Geräte mit Nennstrom > 2 A NICHT anschließen.
∅ Geräte mit Nennspannung > 24 V DC NICHT anschließen.
(B)
