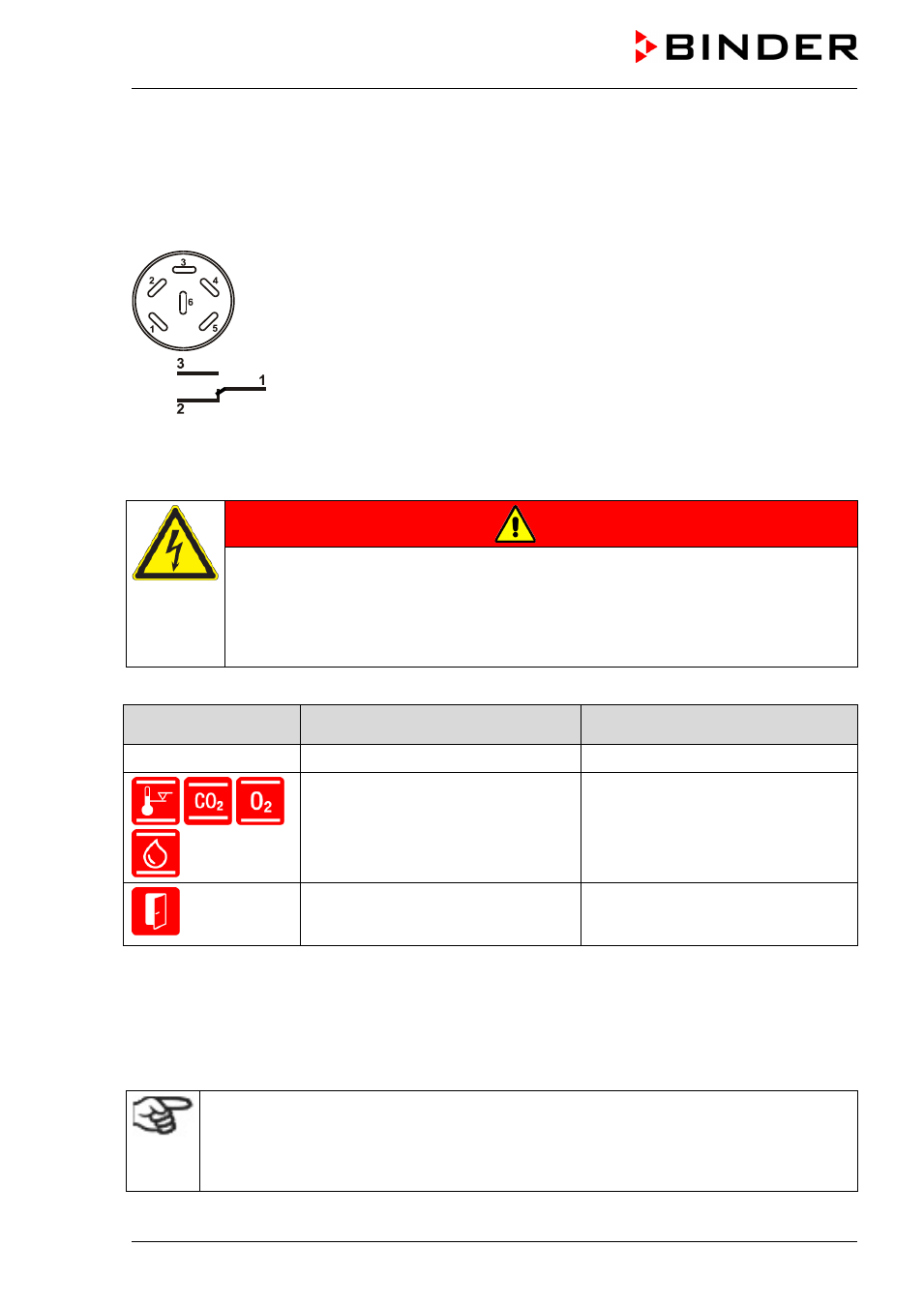

CB (E6) 09/2013

Seite 86/143

11.6 Potenzialfreier Alarmausgang

Das Gerät ist mit einem potenzialfreien Alarmausgang ausgestattet, über den Alarmmeldungen an eine

zentrale Überwachungsanlage übergeben werden können.
Der Anschluss erfolgt über die DIN Buchse (9) an der Geräterückseite. Ein passender DIN-Stecker ist

beigefügt.

Abbildung 16: Pinbelegung der DIN Buchse (9) an der Geräterückseite

ALARM

Pin 1: Pol, Pin 2: Öffner, Pin 3: Schließer

Liegt keine Alarmmeldung vor, ist Kontakt 1 mit 3 geschlossen.
Schalten des potenzialfreien Alarmkontaktes erfolgt durch Schließen von Kontakt 1 mit 2.
Maximale Belastbarkeit der Schaltkontakte: 24V AC/DC - 2,5A

GEFAHR

Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Schaltkontakte und der Anschlussbuchse.

Maximale Schaltlast von 24 V AC/DC, 2,5 A NICHT überschreiten.

Geräte mit höherer Schaltlast NICHT anschließen.

Der potenzialfreie Alarmkontakt wird bei folgenden Störungen geschaltet:
Angezeigtes Icon

Störung / Ereignis

bei Anzeige des Icons

Schalten des Alarmkontaktes

Netzausfall

sofort

Toleranzbandalarm Temperatur, CO

2

,

O

2

(Gerät mit O

2

Regelung) oder

Feuchte

10 Min. nach Eintritt der Störung

Tür offen länger als die eingestellte

Wartezeit (Kap. 11.5.5, Werkseinstel-

lung: 1 Min.).

10 Min. nach Türöffnung

Bei den Toleranzbandalarmen oder bei Türöffnung bleibt die Alarmmeldung am Reglerdisplay während

der Alarmierung über potenzialfreien Alarmkontakt erhalten.
Sobald der Grund für die Alarmierung nicht mehr besteht, kann die Alarmierung über potenzialfreien Kon-

takt gemeinsam mit der Alarmmeldung am Reglerdisplay mit RESET zurückgesetzt werden.
Bei Netzausfall bleibt die Alarmierung über potenzialfreien Kontakt während des gesamten Netzausfalls

erhalten. Nach Wiederkehr der Netzversorgung schließt Kontakt 1 mit 3 automatisch.

Bei Datenerfassung durch die Kommunikationssoftware APT-COM™ 3 DataControlSystem

(Option, Kap. 15.1) über die Ethernet-Schnittstelle oder die optionale RS 422 Schnittstelle des

CO

2

-Inkubators wird der Alarm im APT-COM™ Protokoll nur protokolliert.

Toleranzgrenzen für eine Alarmierung durch APT-COM™ 3 bei Toleranzbandalarm im

Messfenster der APT-COM™ 3 separat einstellen.
