CB (E6) 09/2013 Seite 23/143
2.4 Anschlussfeld auf der Geräterückseite
(1) (2) (3) (6) (4) (5)
(7) (8) (9) (10)

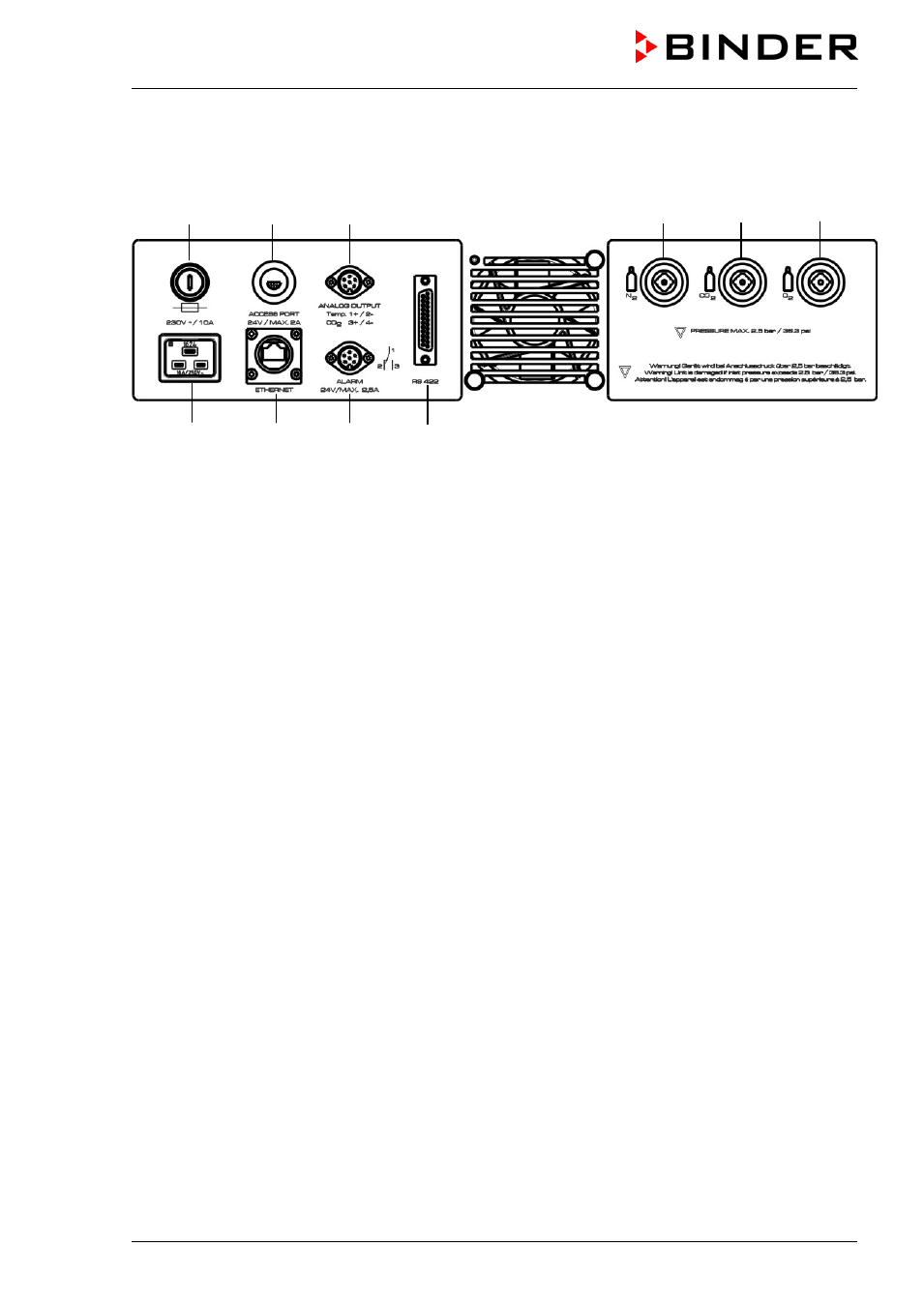

Abbildung 7: Rückseitiges Anschlussfeld CB mit O
2
Regelung und Optionen
(1)
Gerätesicherung
(2) Externe Buchse Stromdurchführung für Kleinspannung (Option CB 160 / CB 220, Kap. 15.6
(3) DIN-Buchse Analogausgänge 4-20 mA (Option, Kap. 15.5)
(4) Schnellverschluss-Kupplung für CO
2
(5) Schnellverschluss-Kupplung für O
2
(Gerät mit O
2
Regelung)
(6) Schnellverschluss-Kupplung für N
2
(Gerät mit O
2
Regelung)
(7) Anschluss für Kaltgerätestecker
(8) Ethernet-Schnittstelle zur Computerkommunikation
(9) DIN-Buchse potenzialfreie Alarmausgänge
(10) Schnittstelle RS 422 zur Computerkommunikation (Option)
