Bedienungsanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
B-6
B.2
Funktion der Maschine
B.2.3 Führung der Nähteile
Die Führung der Nähteile entlang dem Anschlag von A- und B-Maschine
wird durch das Zusammenwirken von Konturenführung und Puller gesteuert.
An der B-Maschine wird beim Verarbeiten von starken Bogenkonturen zum
Drehen der Nähteile zusätzlich das Schwert aktiviert.

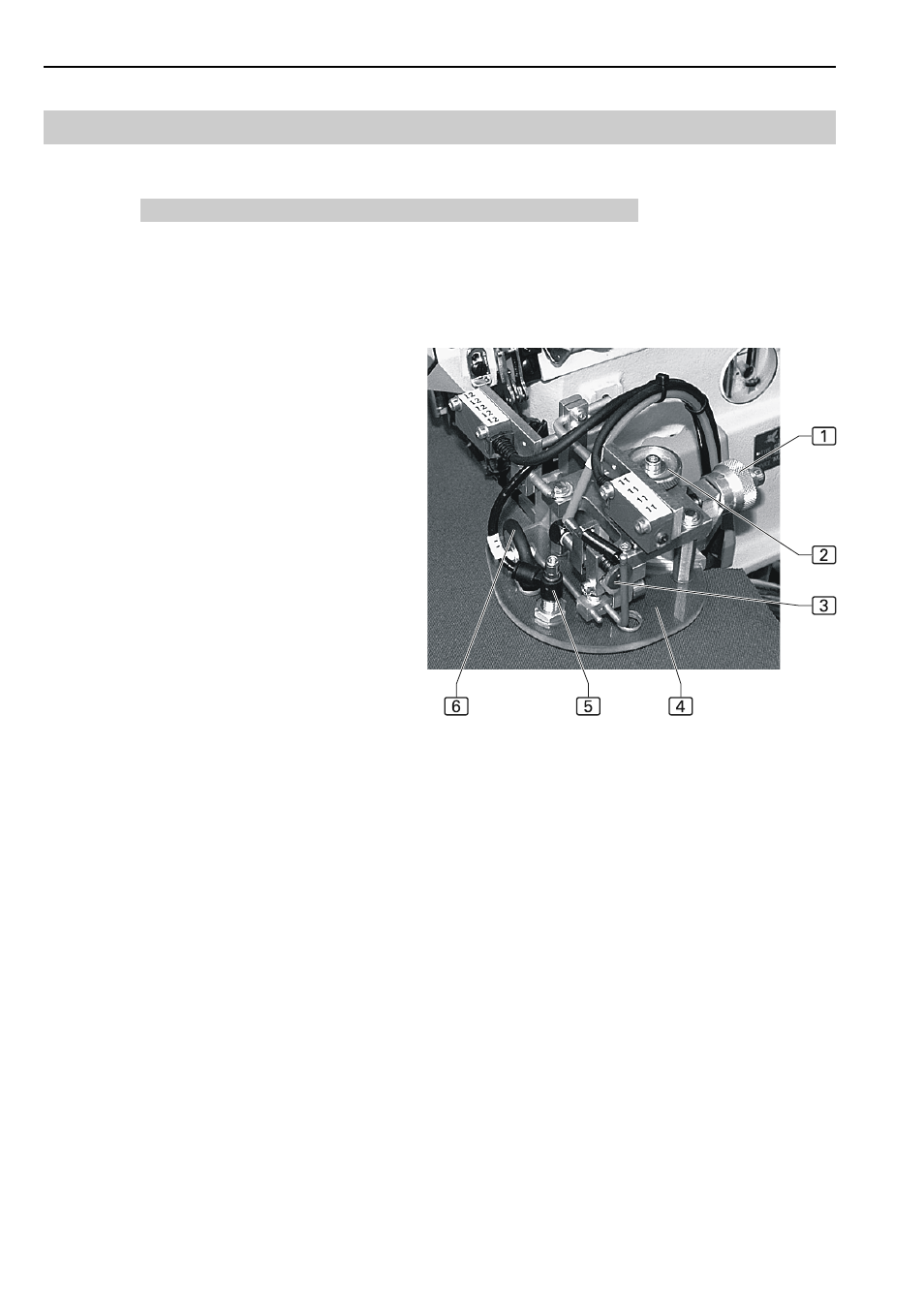

Konturenführung, Abb. 4:
Während des Transportes von Ho-
senteil und Kniefutter zur Näheinrich-
tung steuert die Konturenführung die
Form der Stoffkontur aus und sorgt für
einen konstanten Verlauf der Naht
entlang des Anschlages der Nähein-
richtung.
An der Konturenführung werden fol-
gende Einstellungen zur Materialstär-
ke des Stoffes vorgenommen:
• Höhenschnellverstellung 1 der
Konturenführung:
An der Höhen-Schnellverstellung
wird die Grobeinstellung der Ma-
terialstärke vorgenommen.
Der Abstand der Gleitplatte der
Konturenführung 4 zur Arbeits-
platte verändert sich in vier Stu-
fen vom voreingestellten Wert in
jeder Drehrichtung um jeweils 0,8
mm. Dabei ist:
Stufe 1 kleinster Abstand (0,8 mm)
Stufe 4 größter Abstand (3,2 mm)
• Höhen-Feineinstellung 2 der Konturenführung:
Die Voreinstellung über die Höhen-Schnellverstellung wird durch
die Höhen-Feineinstellung nachjustiert. Als Maßgabe zur Einstel-
lung gilt:
Eine einfache Stofflage der Nähteile sollte leicht unter der Gleit-
platte 4 durchgleiten, die doppelte Stofflage sollte nicht mehr durch
den Zwischenraum passen.
• Anpressdruck der Konturenrolle auf die Nähteile. Der Anpressdruck
der Konturenrolle 6 wird an der Stellschraube 3 justiert.
Die Blasdüse 5, die die Nähteile mit Druckluft gegen den Anschlag
bläst, sollte zur Regulierung der Konturen-Aussteuerung nicht verstellt
werden.
Abb. 4
