Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-23
C.5
Instandhaltung
C.5.18 Fadenwächter einstellen

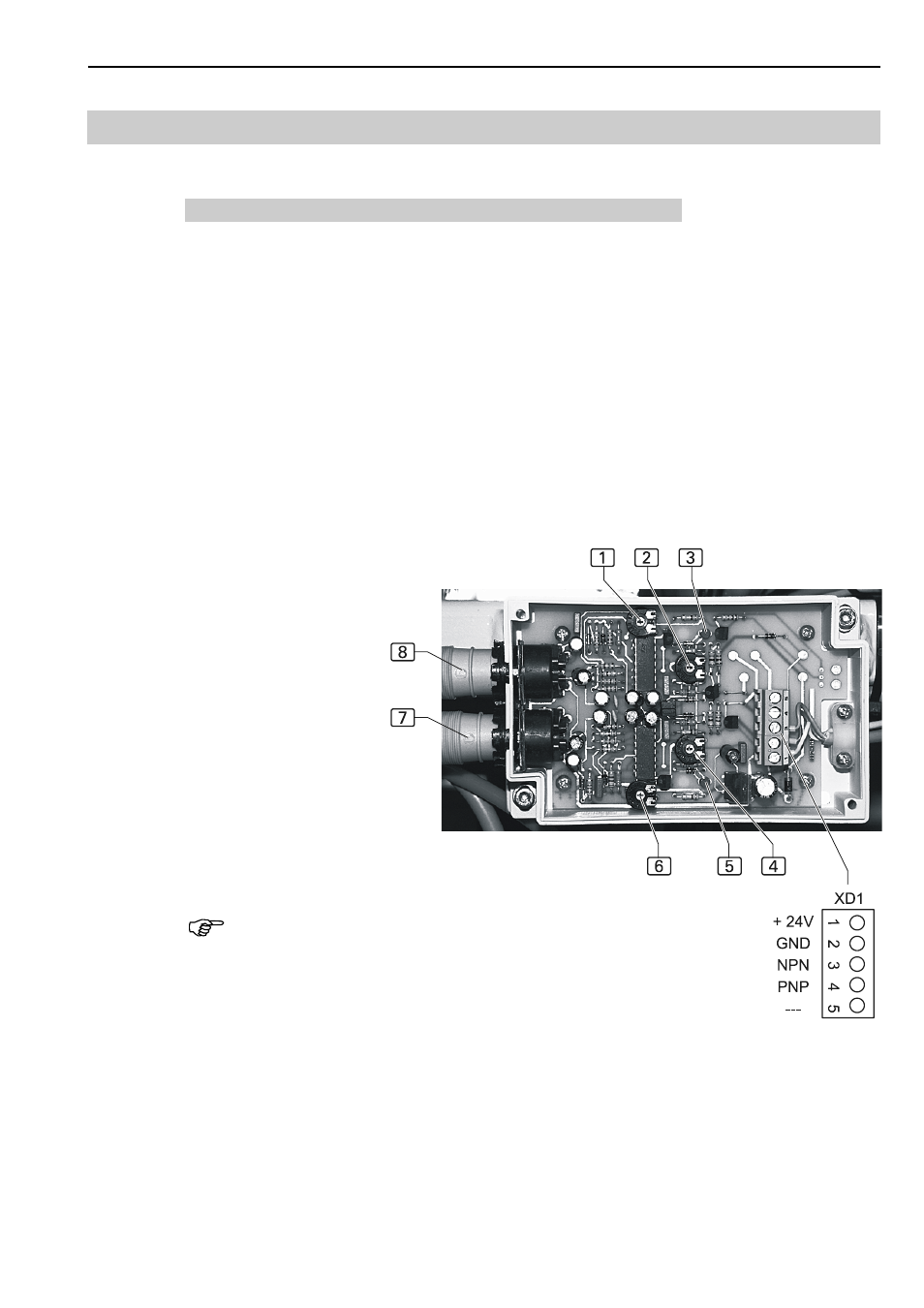

Abb. 17: Die beiden Fadenwächtern
7 Fadenwächter 1
8 Fadenwächter 2
überwachen die beiden Fäden der B-Maschine. An der Platine können
die Ansprechverzögerung und die Reaktionsempfindlichkeit der Faden-
wächter justiert werden. Die Einstellung werden separat über die jewei-
ligen Potentiometer vorgenommen. Um die Ansprechverzögerung zu
verlängern bzw. die Reaktionsempfindlichkeit zu verstärken wird das
entsprechende Potentiometer im Uhrzeigersinn (in Richtung +) gedreht.
1 Reaktionsempfindlichkeit Fadenwächter 2
2 Ansprechverzögerung Fadenwächter 2
3 LED Fadenwächter 2
4 Ansprechverzögerung Fadenwächter 1
5 LED Fadenwächter 1
6 Reaktionsempfindlichkeit Fadenwächter 1
HINWEIS - Fadenwächter A-Maschine!
Sollen die Fäden der A-Maschine überwacht werden, muss
eine zusätzlich Plantine installiert werden.
Abb. 17
