Instandhaltung
C.5.20 Ein- / Ausgänge der Hauptplatine

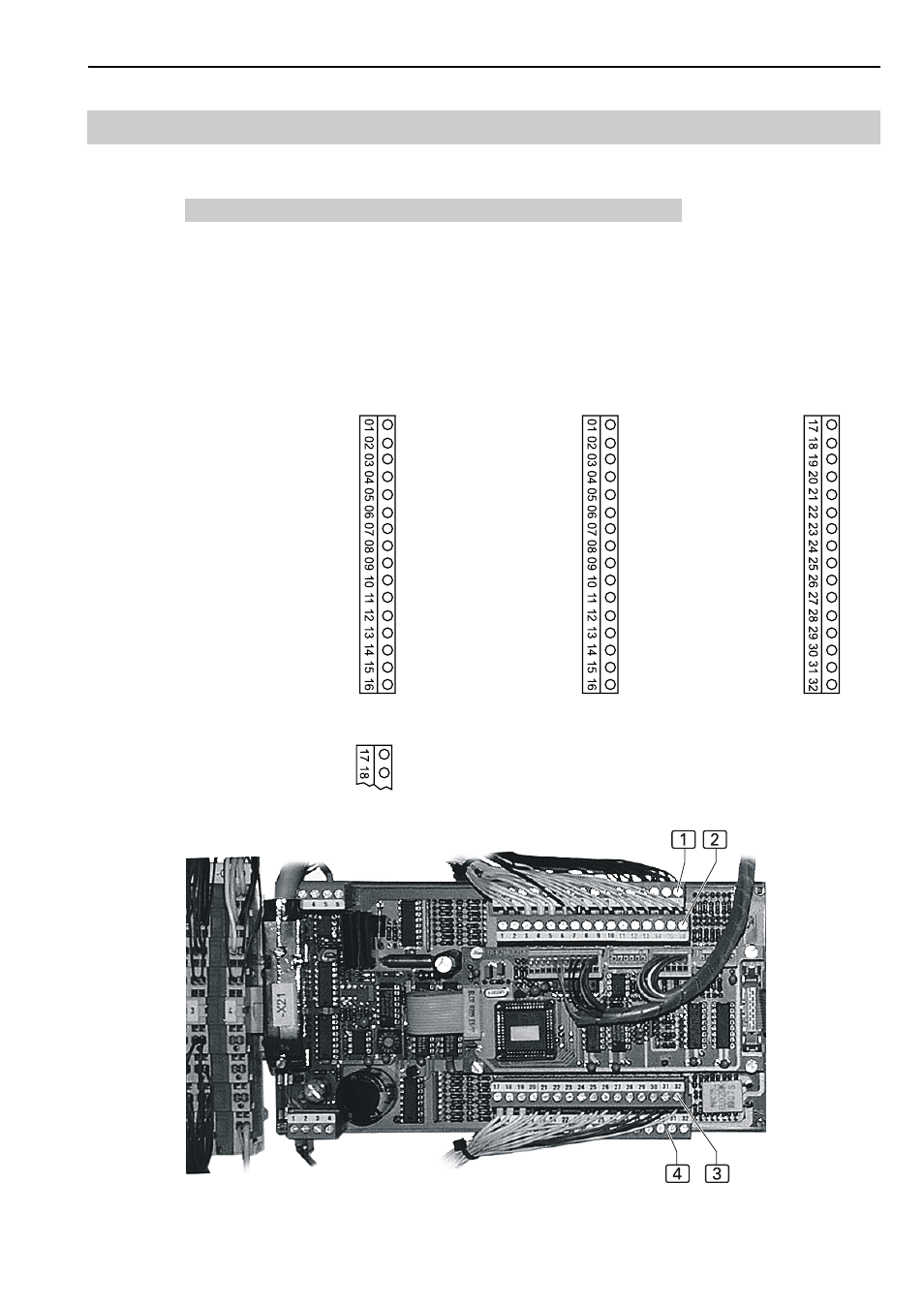

Abb. 19: Ein- und Ausgänge zur Steuerung der Maschinenfunktionen
sind auf den Klemmleisten X24 - X27 angeklemmt.
1 X 24 Eingänge
2 X 25 Ausgänge
3 X 26 Ausgänge
4 X 27 Eingänge
X24 Eingänge
Einschwenker
ES02
Quertransport
ES01
Klebeklammer
ES04
Kleben Start
ES05
Fadenwächter A
ES08
Fadenwächter B
ES09
Fotozelle C
ES10
Fotozelle Konturstrg. A ES11
Fotozelle Prg. Start A ES12
Fotozelle Prg. Start B ES13
Fotozelle Quertr. Stopp ES14
Fotozelle Schutzbügel ES15
Fotozelle Konturstrg. B ES16
X25 Ausgänge
Nähfuß hoch A
Y10
Spannungslüftung A
Y14
Kettup A
Y12
Tisch blasen A
Y13
Schmutz saugen A
Y15
Stempel Quertr. A
Y09
Konturführg. ab A
Y16
Puller ab A
Y17
Ausroller ab A
Y18
Konturrolle A
Y19
Nähfuß hoch B
Y20
Spannungslüftung B
Y24
Konturrolle B
Y38
Schlitz blasen B
Y31
Stapler Start
Y32
Stapler fahren
Y35
X26 Ausgänge
Kettup B
Y22
Tisch blasen B
Y23
Schmutz saugen B
Y25
Konturführg. ab B
Y26
Puller ab B
Y27
Ausroller ab B
Y28
Einschw. Stempel ab Y33
Einschwenker ein
Y34
Transport auf A / B
Y36
Schwert schwenken
Y37
Klebeklammer ab
Y3
Klebestation ab
Y4
Nähfuß hoch C
Y1
Kette/Schmutz saugen C Y5
Puller schwenken
Y39
X27 Eingänge
Fotozelle
Y22
