Instandhaltung
C.5.5 Zahnriemen Transporteinheit
Die Transporteinheit an A- und B-Maschine besteht aus drei Einheiten,
die jeweils von einem Zahnriemen angetrieben werden:
• Schrittmotor
• Puller (Stofftransport)
• Ausroller (Hilfstransport)
Zahnriemen des Schrittmotors tauschen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken (siehe Teil
D, Programmieranleitung).
2. Maschine abschalten.
3. Abb. 4: Zahnriemen 1 entspannen, dazu Fixierschraube 3 der
Befestigungsplatte des Schrittmotors lösen.
4. Zahnriemen zuerst aus der Anriebsrolle 2 des Schrittmotors heben
und dann über die Transportrolle 6 abnehmen. Dazu muss die Zy-
linderstange des Druckzylinder 4 an der unteren Aufhängung 5
abgeschraubt werden.
5. Zum Einbau den Zahnriemen über das Gestänge des Stofftranspor-
tes führen, zuerst in die Antriebsrolle der Welle legen und dann in
die Antriebsrolle des Schrittmotors legen.
6. Zum Vorspannen des Zahnriemens die Platte mit dem Schrittmotor
nach unten schieben und die Fixierschraube 3 anziehen. Bei richti-
ger Vorspannung muss sich der Zahnriemen in der Mitte unter spür-
barem Gegendruck ungefähr 5 mm niederdrücken lassen.
7. Die Zylinderstange des Druckzylinders auf den Befestigungsblock
stecken und festschrauben.
Zahnriemen des Stofftransportes tauschen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken (siehe Teil
D, Programmieranleitung).
2. Maschine abschalten.
3. Abb. 4: Zahnriemen 8 entspan-
nen, dazu die Innensechskant-
schraube 7 am Lager lösen und
die Distanzwelle mit der Trans-
portrolle 6 nach oben verschie-
ben.
4. Zahnriemen aus der Antriebsrolle
und der Gleitrolle heben und ab-
nehmen.
5. Zum Einbau den Zahnriemen in
die Gleitrollen und die Anriebsrolle
legen und dann vorspannen.
Dazu die Distanzwelle mit der
Transportrolle nach unten ver-
schieben und die Innensechskant-
schraube 7 festziehen. Bei rich-
tiger Vorspannung muss sich der
Zahnriemen in der Mitte unter
spürbarem Gegendruck ungefähr
10 mm niederdrücken lassen.

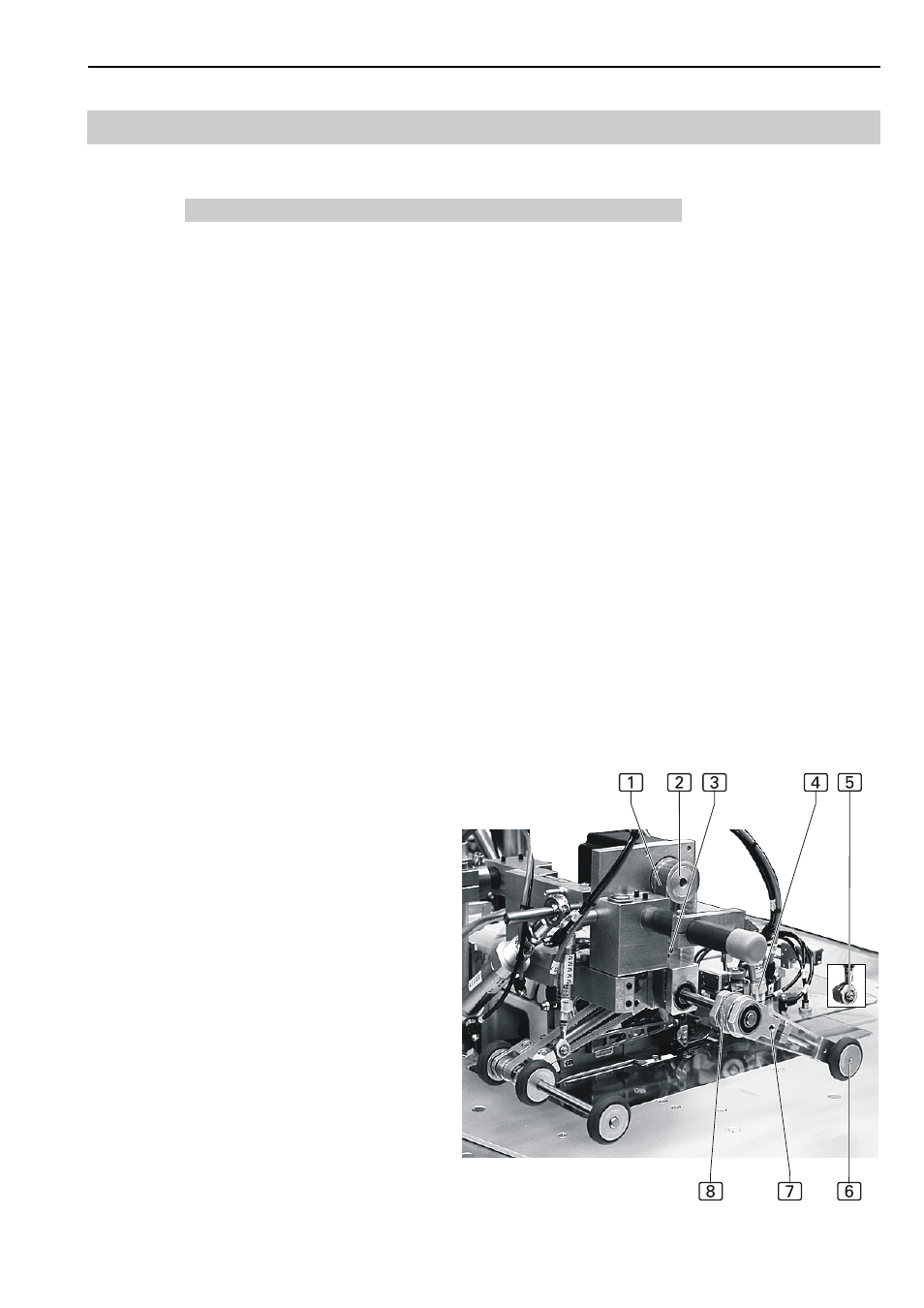

Abb. 4
