Serviceanleitung Mehrkopf-Umstechautomat 1365-4
Beisler GmbH
C-20
C.5
Instandhaltung
C.5.14 Stempel Quertransport / Einschwenker ausrichten

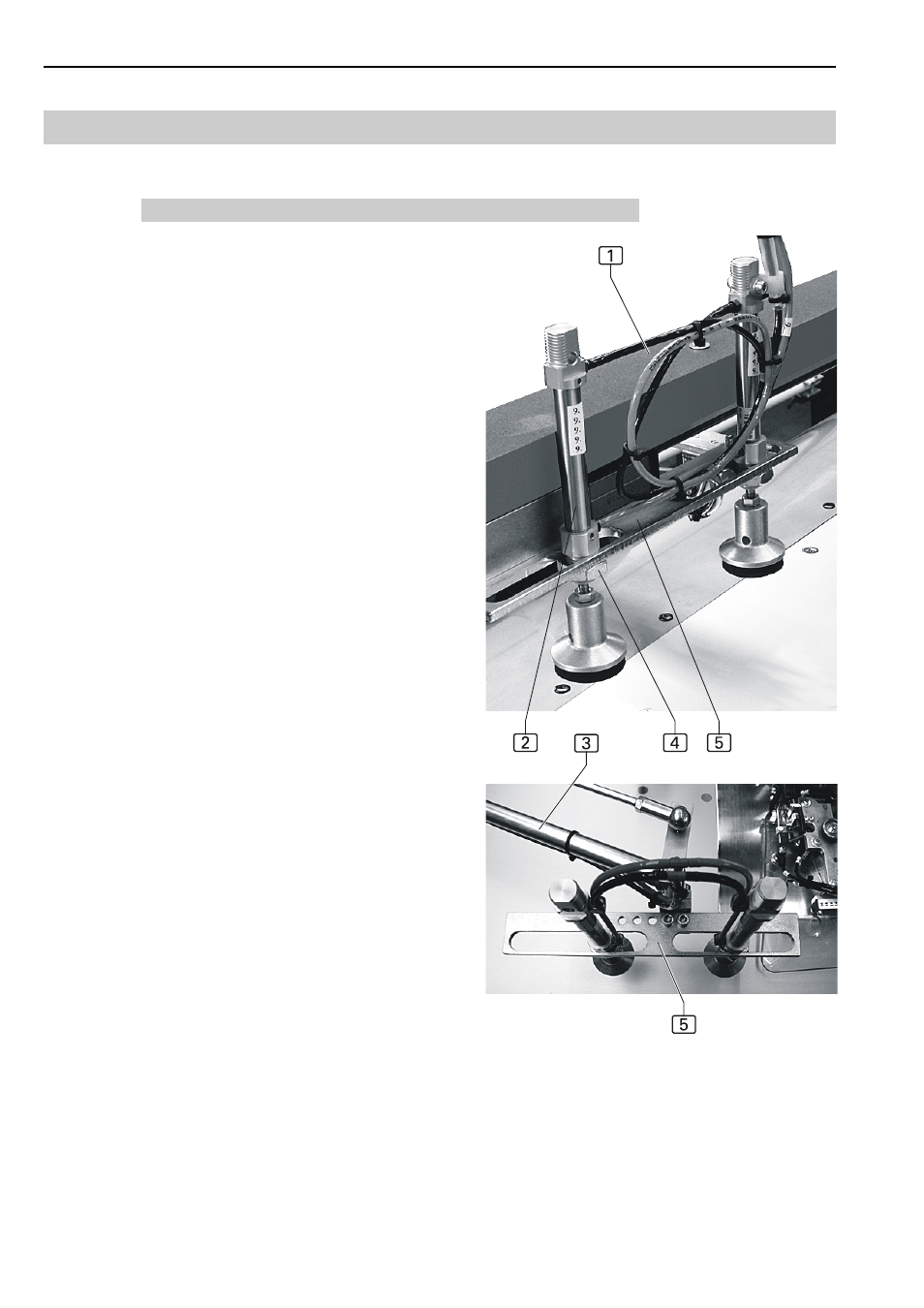

Abb. 13: Die jeweils zwei Stempel des Quer-
transportes 1 und des Einschwenkers 5
werden an die Breite des unteren Drittels des
Hosenteiles angepasst. Sie sollten so ausge-
richtet sein, dass sie sich möglichst nahe an
den Stoffkanten auf das Hosenteil absenken.
Der Druckzylinder 2 des Stempels wird durch
die Mutter 4 in der Führungsschiene 5 fi-
xiert.
Um die Position der Stempel zu verändern:
1. Mutter am Druckzylinder lösen.
2. Stempel auf Position schieben (der Abstand
Außenkante Stempel zur Stoffkante sollte
ca. 5-10 mm betragen).
3. Mutter wieder festziehen.
Abb. 13
