Serviceanleitung Mehrkopf-Umstechautomat 1365-4 Beisler GmbH
C-17
C.5
Instandhaltung
C.5.11 Messer und Anschlag für Kettup einstellen

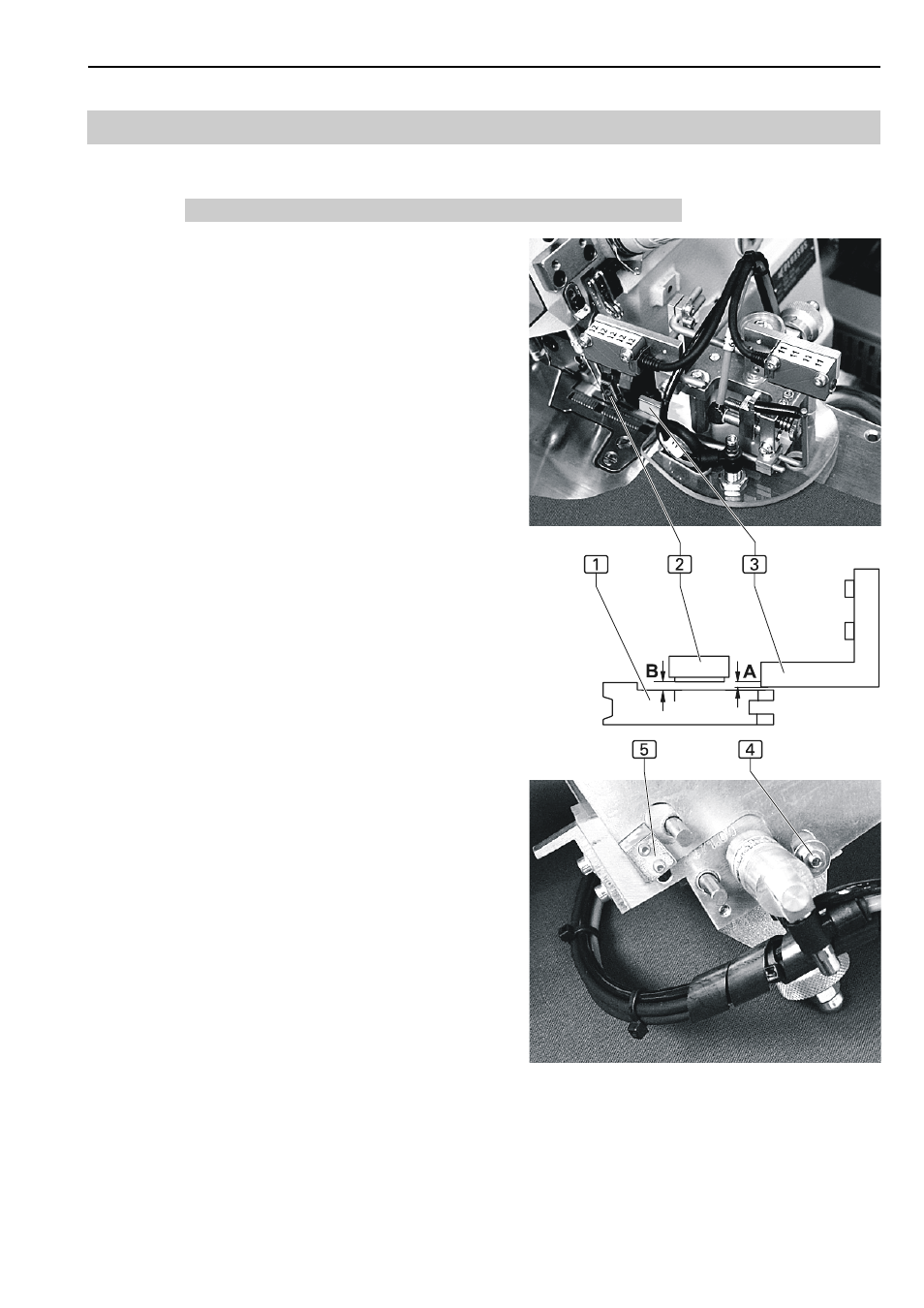

Abb. 10: Der Anschlag 3 der Konturenfüh-
rung muss in einem leichten Versatz A von 0,2
- 0,3 mm vor dem Kettup-Messer positioniert
werden. Das Messer soll Faden- und Stoffreste
kappen, darf aber nicht in den Saum des Näh-
stückes schneiden.
Um diesen Versatz einzustellen, wird die ge-
samte Konturenführung auf der Abdeckplatte
verschoben. Die Abdeckplatte mit der Kontu-
renführung ist lose in die Ausfräsung der Ar-
beitsplatte eingelegt und wird von Magneten fi-
xiert.
1. Abdeckplatte mit der Konturenführung ab-
heben.
2. Die beiden Befestigungsschrauben 5 an
der Oberseite der Abdeckplatte lösen, die
Befestigungsmutter 4 der Konturenfüh-
rung auf der Rückseite der Abdeckplatte
nur soweit lösen, dass die Konturenführung
verschoben werden kann.
3. Abdeckplatte wieder einsetzen und die
Konturenführung verschieben, so dass der
Abstand A (Kettup-Messer 2 zum An-
schlag 3) ca. 0,2 - 0,3 mm beträgt. Ab-
stand mit Fühllehre messen.
4. Die beiden Befestigungsschrauben 5 an
der Oberseite der Abdeckplatte festziehen.
5. Abdeckplatte wieder abnehmen und die Be-
festigungsmutter 4 der Konturenführung
wieder festziehen.
6. Nähfuß 1 am Anschlag 3 ausrichten.
Die Fixierschraube des Nähfußes lösen,
den Nähfuß dicht an den Anschlag schie-
ben und die Fixierschraube wieder festzie-
hen. Der Nähfuß sollte dabei im Abstand B
ca. 0,5 mm zum Kettup-Messer stehen.
Abb. 10
