D.1
Bedienteil
D.1.1 Beschreibung des Bedienteils

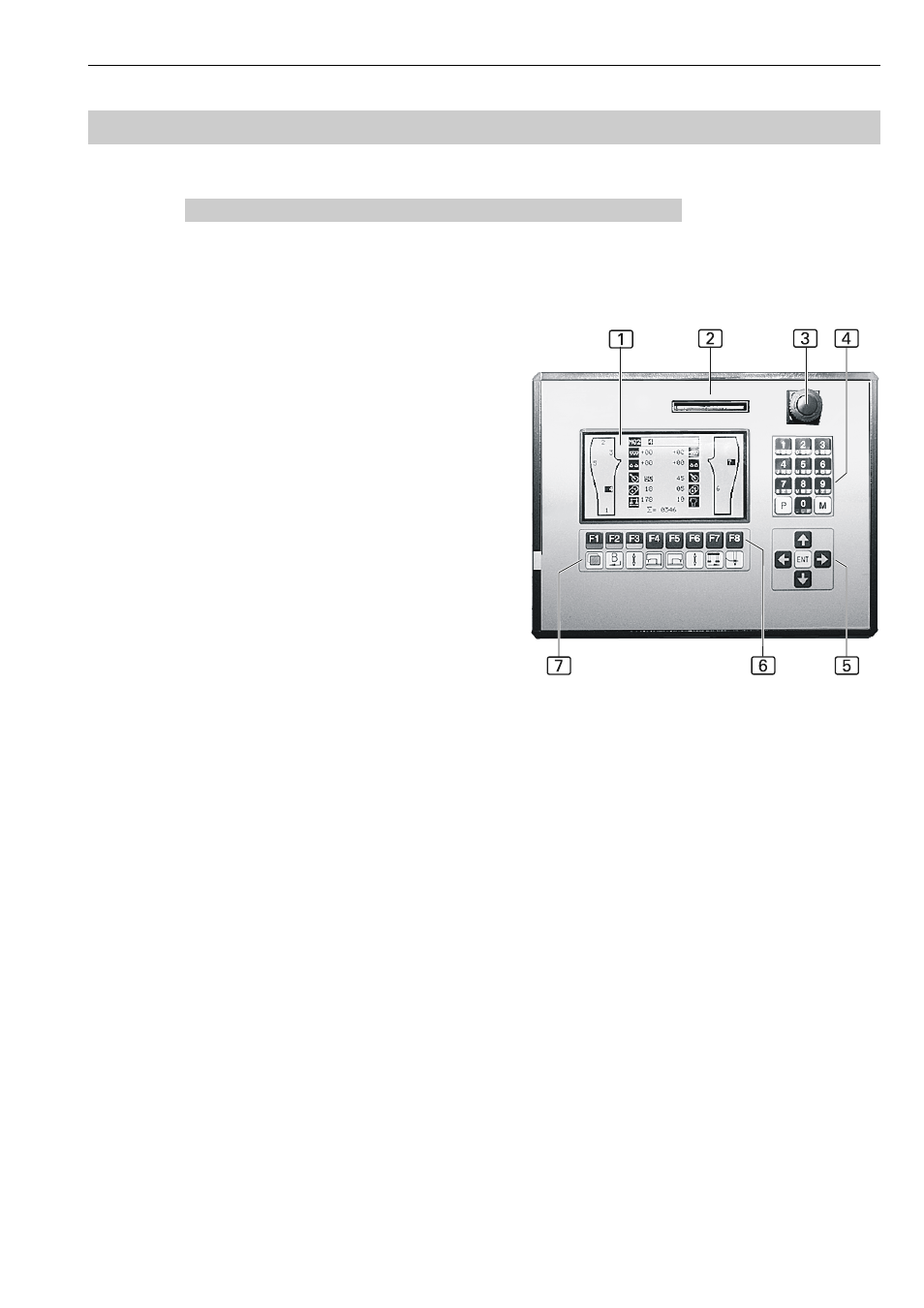

Abb. 1: Das Bedienteil ist Anzeige- und Eingabemedium der Maschi-
nensteuerung. Im Bedienteil sind der Mikroprozessor zur Steuerung der
Maschine und die Speichermedien (EPROM) zur Sicherung der Pro-
grammsteuerung installiert.
Display 1
Am Display werden die Informationen zur
Steuerung der Maschine und die Parameter
der Nahtprogramme angezeigt. Wird eine
Funktion zum Nahtprogramm zu- oder ab-
geschaltet, wird das Symbol der Funktion
und der dazugehörige Parameterwert ein-
oder ausgeblendet.
Steckplatz 2 für Memory-Card
Die Memory-Card ist das Speichermedium
für die Sicherheitskopien aller Daten der
Maschinensteuerung. Nahtprogramme kön-
nen auf die Memory-Card kopiert und gesi-
chert werden und bei Bedarf wieder in die
Maschinensteuerung geladen werden.
Taster Programm-Stop 3
Der Taster Programm-Stop dient zum Ab-
bruch des Maschinenablaufes.
Nummernblock 4
Am Nummernblock werden sämtliche veränderbaren Zahlenwerte
eingegeben. Die Nahtprogramme M01-M09 werden über Eingabe
der Ziffernbezeichnung aufgerufen. Die Nahtprogramme M10-M20
werden mit der Taste M angewählt und dann über die Eingabe der
Ziffernbezeichnung aufgerufen. Mit der Taste P werden Unterme-
nüs aufgerufen, Eingaben bestätigt und der Programmiermodus
verlassen.
Pfeiltasten 5
Mit den Pfeiltasten "Hoch" und "Tief" wird der Cursor (Blinkzei-
chen) im angewählten Menü zeilenweise nach oben bzw. nach un-
ten bewegt. Mit der Pfeiltaste "Rechts" bzw. "Links" wird im ange-
wählten Menü mit dem Cursor entweder der gewünschte Parame-
ter markiert oder falls die Parameterliste aus mehreren Seiten be-
steht, vor- oder zurückgeblättert.
Funktionstasten 6
Mit den Funktionstasten werden die Menüs der Programmsteue-
rung aufgerufen.
Symbolleiste 7
Die Symbolleiste weist auf die Menüs hin, die über die Funktionsta-
sten direkt aus der Start-Ebene aufgerufen werden können.
Alle weiteren Funktionen der Maschine sind durch die Anwahl der
entsprechenden Menüs in den unterschiedlichen Programm-Ebe-
nen einstell- oder veränderbar. Die jeweils dazugehörigen Symbole
der Menüs werden am Display des Bedienteils angezeigt.
Abb. 1
