Seite 22
Bedienungsanleitung Mehrkopf-Umstechautomat 1365-4
Beisler GmbH
B-12
B.2
Funktion der Maschine

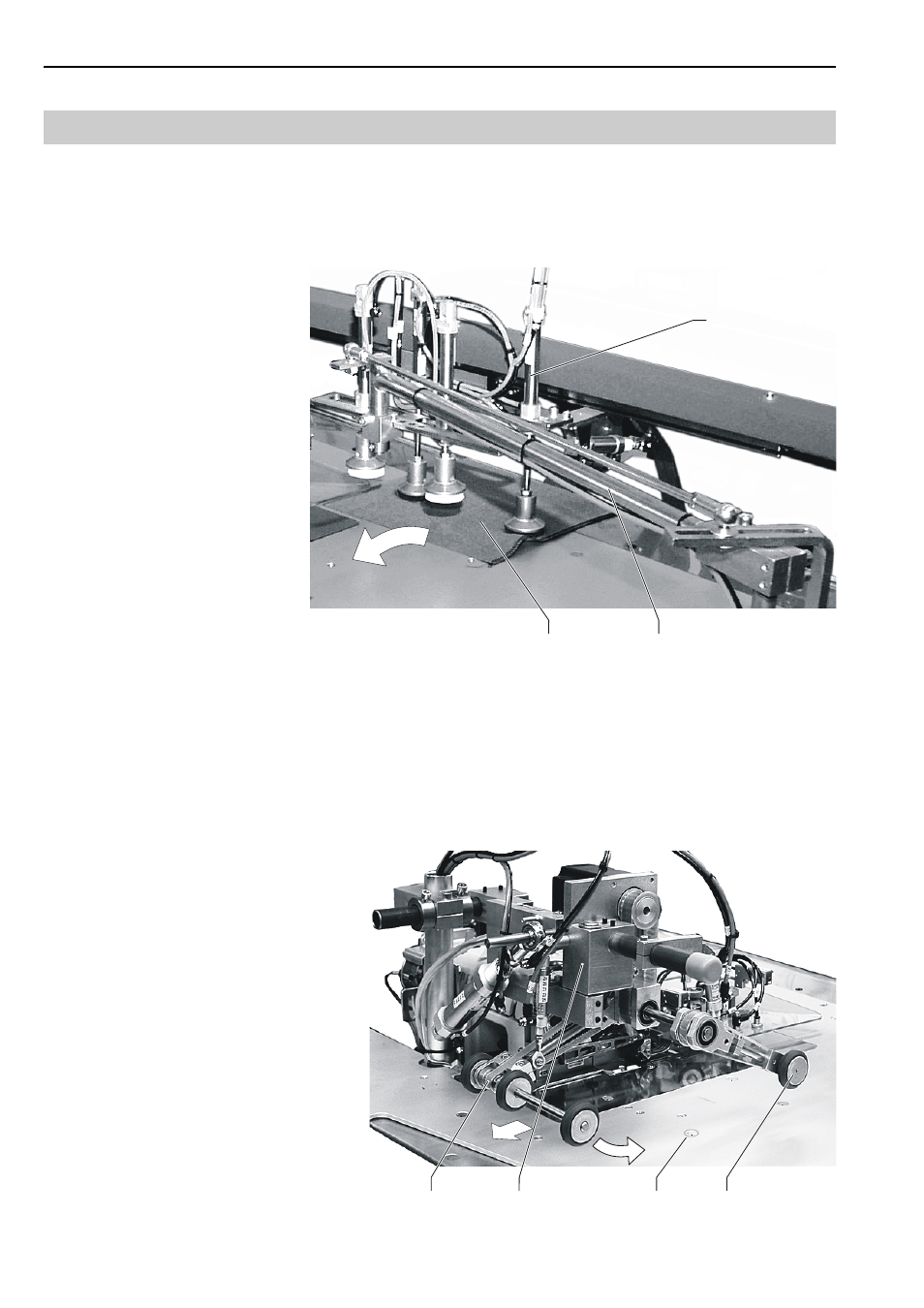

Einschwenker, Abb. 12:
Der Einschwenker 1 übernimmt die Nähteile 1 von der Quertrans-
porteinrichtung 2 und legt sie an der Konturenführung der B-Maschine
an.
Transporteinheit B-Maschine, Abb. 13:
Die Transporteinheit an der B-Maschine besteht aus dem Puller 1 und
einem Ausroller 4.
Der Puller transportiert die Nähteile während des Nähvorganges,
der Ausroller befördert die Nähteile vom Arbeitstisch zum Stapler
weiter. Um zu gewährleisten, dass die Hosenteile am Stapler bün-
dig aufeinander gestapelt werden, schwenkt der Ausroller beim Ver-
nähen von Schrittnähten am Gelenk 3 aus.
Im Bereich der B-Maschine sind Druckluftdüsen 2 in die Arbeitsplatte
eingelassen. Der Transport-
vorgang wird, wie im Bereich
der A-Maschine, durch ein
Luftpolster aus Druckluft un-
terstützt.
Abb. 12
Abb. 13
