Instandhaltung

C.5.13Fotozellen des Quertransportes einstellen

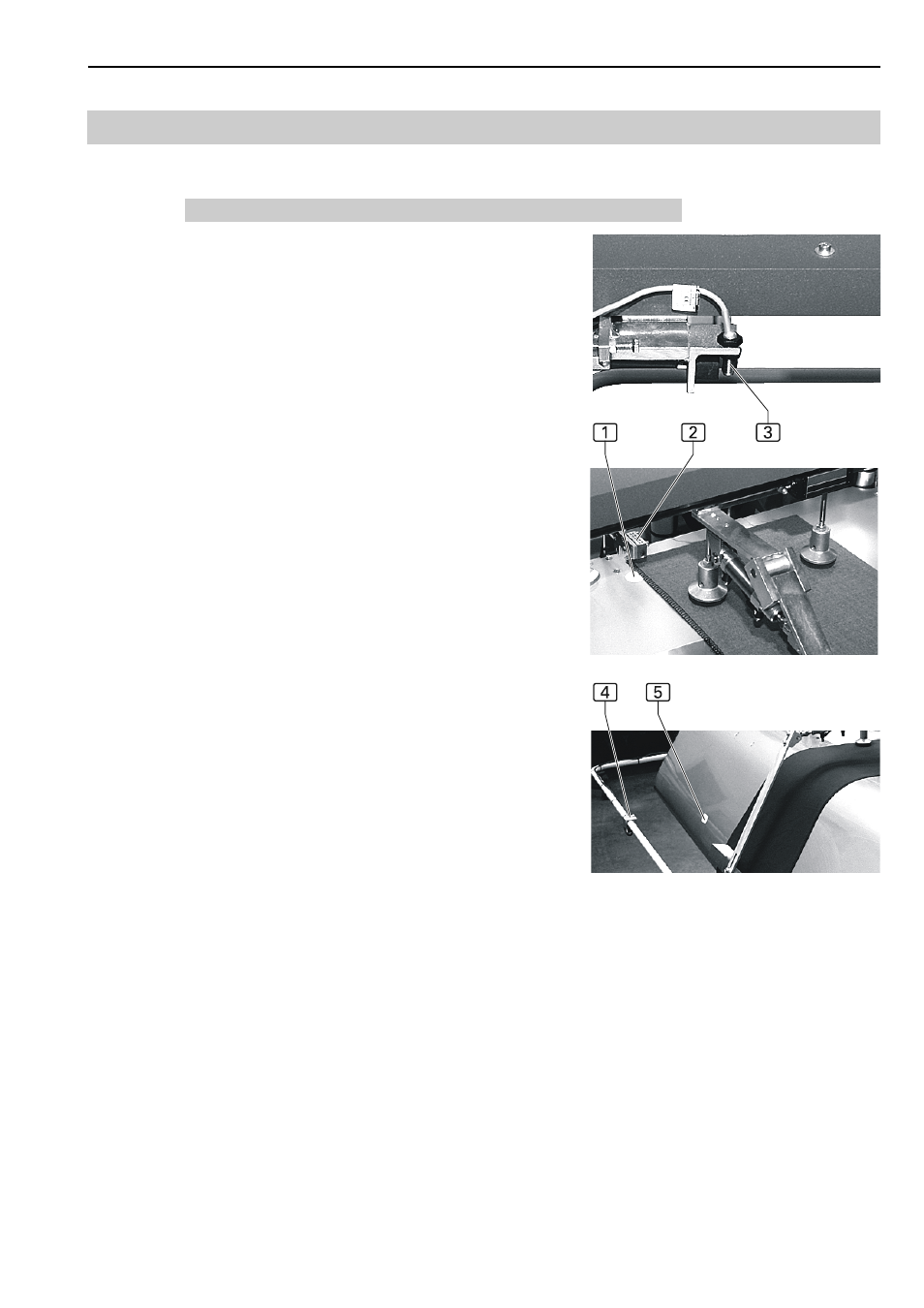

Abb. 12: Die Fahrbewegung des Quertransportes wird

durch zwei Fotozellen und einen Initiator gesteuert:

• Initiator Ausgangsposition 3

• Fotozelle Warteposition 2 vor der B-Maschine

• Fotozelle Übergabeposition 4 an der B-Maschine

zur Übergabe des Nähteiles an den Einschwenker

Initiator Ausgangsposition 3:

Der Initiator, welcher die Ausgangsposition des Quer-

transportes bestimmt, kann in seiner Position nicht ver-

ändert werden. Er ist mit zwei Muttern in einer Bohrung

der Halterung verschraubt.

Fotozelle Warteposition 2:

Die Position der Fotozelle Warteposition ist veränder-

bar. Der Lichtstrahl der Fotozellen sollte immer mittig in

der Folienscheibe 1 positioniert werden.

Fotozelle ausrichten:

1. Fixierschraube des Klemmblockes der Fotozelle lö-

sen.

2. Fotozelle ausrichten.

3. Fixierschraube des Klemmblockes wieder festzie-

hen.

Fotozelle Übergabeposition 4:

Die Fotozelle, die die Übergabeposition an der B-Ma-

schine und somit den Start der Fahrbewegung des Ein-

schwenkers bestimmt, ist auf dem Schutzbügel des

Gleitbleches befestigt. Der Sensorbereich liegt inner-

halb der rechteckigen Reflexionsfolie 5 am Gleitblech.

1. Befestigungsschraube des Montageprofils der Foto-

zelle lösen.

2. Fotozelle ausrichten.

3. Befestigungsschraube des Montageprofils wieder

festziehen.

Abb. 12
