Serviceanleitung Mehrkopf-Umstechautomat 1365-4
Beisler GmbH
C-24
C.5
Instandhaltung
C.5.19 Schrittmotorplatine mit Vorgelege

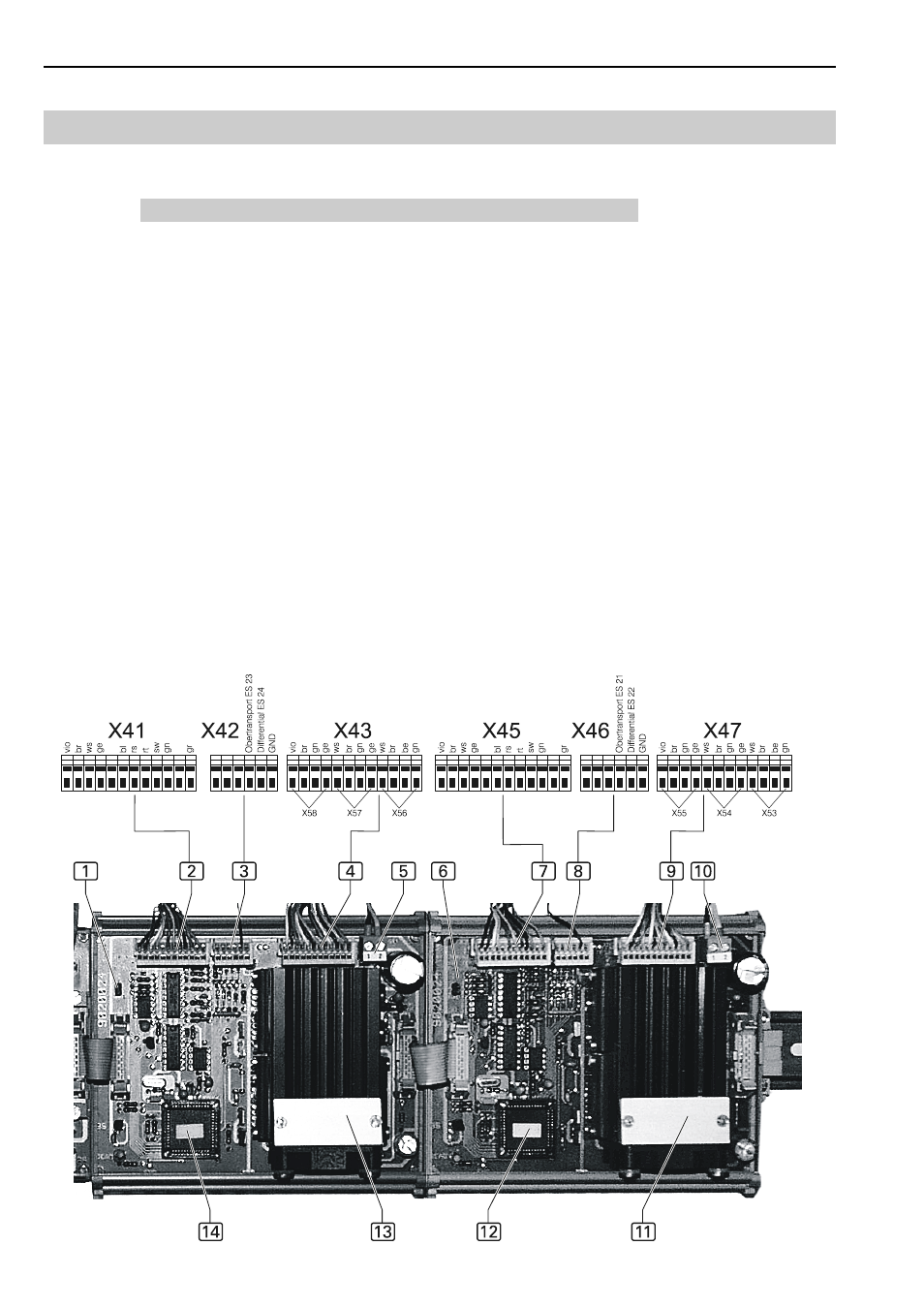

Abb. 18: An den beiden Fadenwächtern von A- und B-Maschine kön-
nen die Ansprechverzögerung und die Reaktionsempfindlichkeit justiert
werden. Die Einstellung werden separat über die jeweiligen Potentio-
meter porgenommen. Um die Ansprechverzögerung zu verlängern bzw.
die Reaktionsempfindlichkeit zu verstärken wird das entsprechende Po-
tentiometer im Uhrzeigersinn gedreht.
1 B-Maschine: Jumper (ist gesetzt)
2 B-Maschine: Efka-Steuerung
3 B-Maschine: Initiatoren
4 B-Maschine: Anschluss Obertransport (X58),
Differentialtransport (X57), Puller (X56)
5 B-Maschine: Stromversorgung 24 V
6 A-Maschine: Jumper (ist nicht gesetzt)
7 A-Maschine: Efka-Steuerung
8 A-Maschine: Initiatoren
9 A-Maschine: Anschluss Obertransport (X55),
Differentialtransport (X54), Puller (X53)
a A-Maschine: Stromversorgung 24 V
b A-Maschine: Ventilator
c A-Maschine: EPROM CRC 0105
d B-Maschine: Ventilator
e B-Maschine: EPROM CRC 0105
Abb. 18
