BENUTZERANWEISUNGEN VGRP- DEUTSCH 71569175 02-04
Seite 22 von 32
®

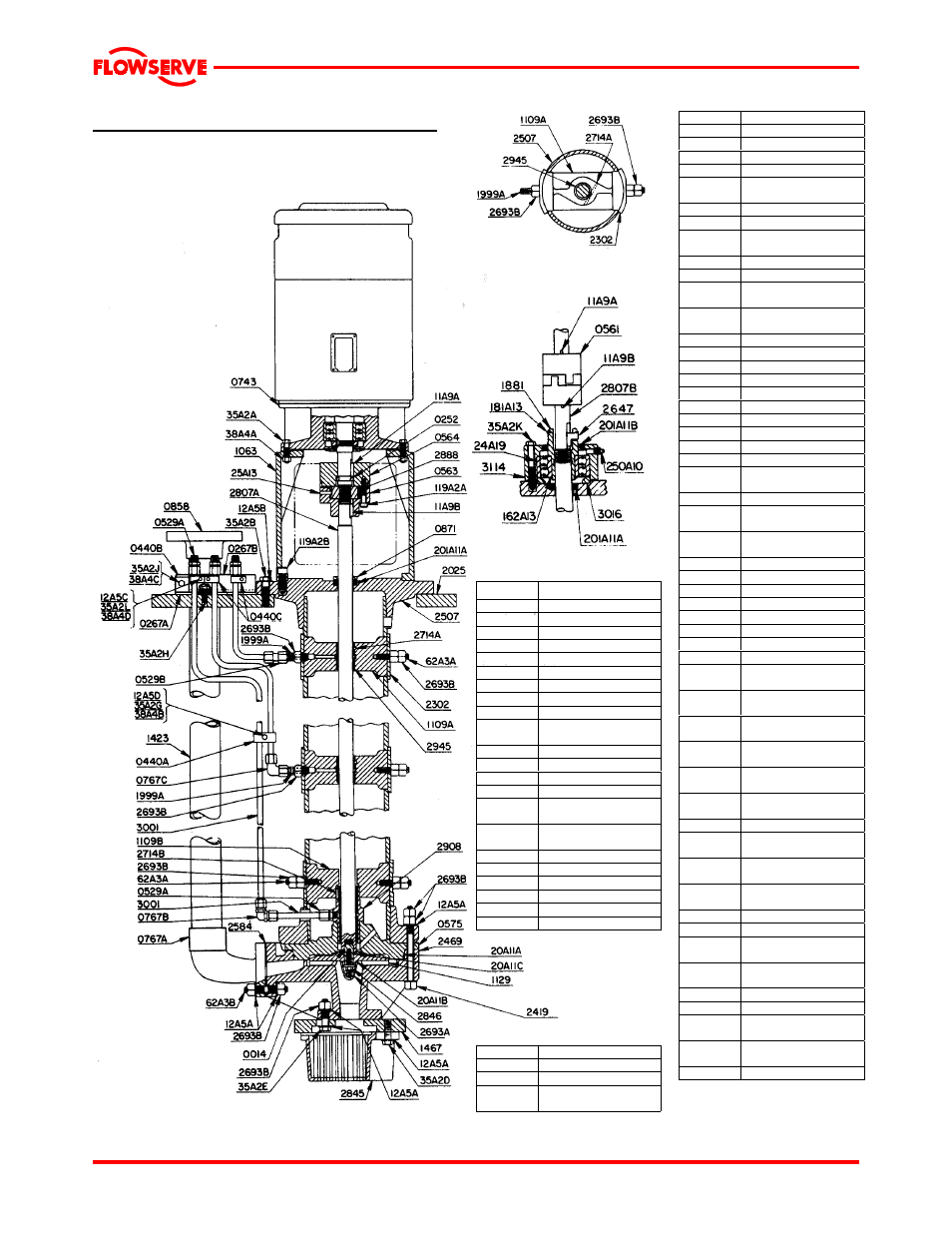

17 ZEICHNUNGEN UND TEILE-LISTEN
17.1 Schnittzeichnung, Gruppe 1 –
1.5x1x6, 3x2x6
Typische Draufsicht auf das
Zwischenlager
Pump Drucklager-Ausführung
Teil no Beschreibung
0014 Laufradadapter
0252 Splitring
0267A Rohrschellenträger
0267B Leitungsschellenträger
0440A Leitungsschelle
0440B Rohrschelle
0440C Leitungsschelle
0529A/B Verbindungsteil
0561 Flexible Kupplung
0563 Pumpenkupplungs-
hälfte
0564 Motorkupplungs-hälfte
0575 Stopfbuchsendeckel
0743 Motor
0767A Auslass-Kniestück
0767B Schmierleitungs-
kniestück
0767C Schmierleitungs-
kniestück
0858 Auslassflansch
0871 Schleuder
1063 Tragkopf
1109A Zwischenlagerhalter
1109B Lagerhalter unterer
1129 Laufrad
1423 Auslassrohr
1467 Siebadaptor
1881 Justierbund
1999A Schmier-
/Sicherungsbolzen
2025 Montageplatte
2302 Sattelscheibe
2419 Schraube
2469 Gehäuse
2507 Säule
2584 Auslassflansch-
Dichtring
2647 Nasenkeil
2693A Laufrad-Mutter
2693B Nicht-metallene
Vierkantmutter
2714A Stift
2714B Stift
2807A Welle (Standard-
ausführung)
2807B Welle (Drucklager-
Ausführung)
2845 Sieb
2846 Laufradbolzen
2888 Justierscheibe
2908 Lagerpatrone
2945 Gleitlager
3001 Leitung
3016 Lagerstützring
3114 Lagerkörper
11A9A Keil (Motorwelle)
11A9B Keil (Pumpenwelle)
12A5A Flachscheibe (nicht-
metallen)
12A5B Flachscheibe (Säule)
12A5C Flachscheibe
(Leitungsschelle)
12A5D Flachscheibe
(Leitungsschelle)
20A11A Gehäuse-O-Ring
20A11B Laufrad-O-Ring (Mutter)
20A11C Laufrad O-Ring (Welle)
24A19 Drucklager
25A13 Rollstift
35A2A Kopfschraube (Motor)
35A2B Kopfschraube (Säule)
35A2D Kopfschraube (Sieb)
35A2E Kopfschraube
(Siebadaptor)
35A2G Kopfschraube
(Leitungsschelle)
35A2H Kopfschraube
(Auslassrohrschelle)
35A2J Kopfschraube
(Auslassrohrschelle)
35A2K Kopfschraube
(Lagerkörper)
35A2L Kopfschraube
(Leitungsschelle)
38A4A Mutter (Motor)
38A4B Mutter
(Leitungsschelle)
38A4C Mutter (Auslassrohr-
schelle)
38A4D Mutter
(Leitungsschelle)
62A3A Bolzen (Lagerhalter)
62A3B Bolzen (Auslass)
119A2A Kopfschraube
(Kupplung)
119A2B Kopfschraube
(Tragkopf)
162A13 Haltering
181A13 Haltering
201A11A Lippendichtung – Säule
an Welle
201A11B Lippendichtung –
Drucklager
250A10 Fettnippel
