BENUTZERANWEISUNGEN VGRP- DEUTSCH 71569175 02-04
Seite 23 von 32
®

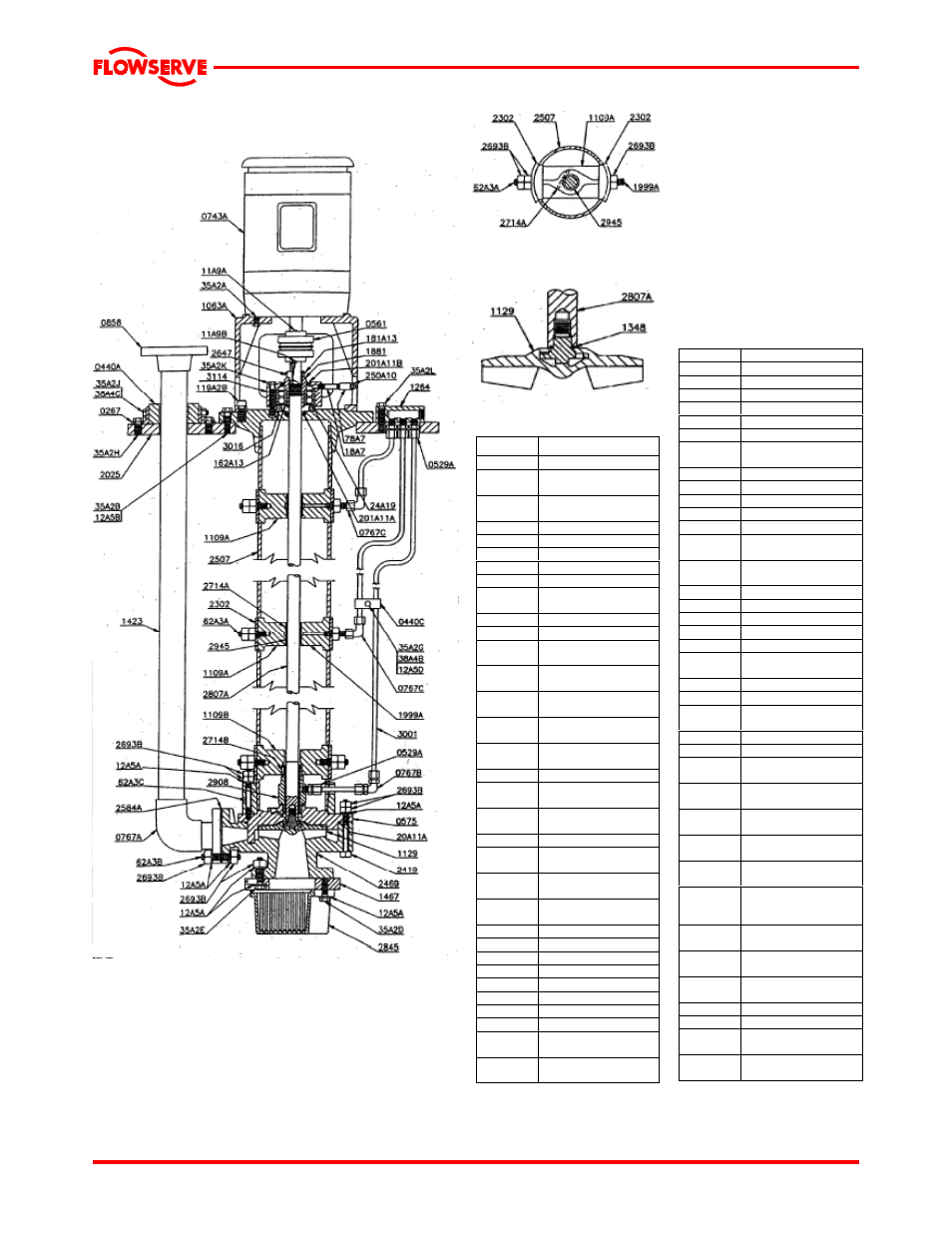

17.2 Schnittzeichnung,
Gruppe 1 – 3x1.5x6
Typische Draufsicht auf
Zwischenlager
Laufradanbringung
Teilnr.
Beschreibung
0267
Rohrschellenhalter
0440A
Rohrschelle –
Auslassrohr
0440C
Rohrschelle –
Schmierleitungen
0529A
Innenverbindungs-teil
0561
Flexible Kupplung
0575
Gehäuseabdeckung
0743A
Motor (C-Basis)
0767A
Auslass-Kniestück
0767B
Innenkniestück-
verbindung
0767C
Innenkniestück
0858
Auslassflansch
1063A
Tragkopf
(C-Basis-Motor)
11A9A
Keil, Motorwelle
(C-Basis)
11A9B
Keil, Pumpenwelle
(Standardausfüh-rung)
1109A
Lagerhalter,
Zwischenlager
1109B
Lagerhalter, unteres
Lager
1129
Laufrad
119A2B
Kopfschraube
(Tragkopf)
12A5A
Flachscheibe
(nicht-metallen)
12A5B
Unterlegscheibe (Säule)
12A5D
Unterlegscheibe
(Leitungsschelle)
1264
Schmierungs-
verteilerrohr
1348
Dichtring, Laufrad an
Welle
1423
Auslassrohr
1467
Siebadaptor
162A13
Haltering
18A7
Rohrnippel
181A13
Haltering
1881
Lagermuffe
1999A
Bolzen, Zwischenlager
20A11A
Gehäuse-O-Ring
201A11A
Lippendichtung,
Säule an Welle
201A11B
Lippendichtung,
Drucklager
2025
Montageplatte
2302
Sattelscheibe
24A19
Drucklager
2419
Gehäuseschraube
2469
Gehäuse
250A10
Fettnippel
2507
Säule
2584A
Auslassflansch-
Dichtring
2647
Nasenkeil
2693A
Laufrad-Mutter
2693B
Vierkantmutter
2714A
Stift, Zwischenlager
2714B
Stift, unteres Lager
2807A
Welle (Standard-
ausführung)
2807B
Welle (Drucklager-
Ausführung)
2845
Sieb
2888
Justierscheibe
2845
Sieb
2908
Lagerpatrone
2945
Zwischenlager
3001
Leitung –
Schmierleitungen
3016
Stützring
3114
Lagerkörper
35A2A
Kopfschraube, Motor
(C-Basis)
35A2B
Kopfschraube (Säule)
35A2D
Kopfschraube (Sieb)
35A2E
Kopfschraube
(Siebadaptor)
35A2G
Kopfschraube
(Leitungsschelle)
35A2H
Kopfschraube
(Auslassrohrhalter)
35A2J
Kopfschraube
(Auslassrohrschelle)
35A2K
Kopfschraube
(Lagerkörper)
35A2L
Kopfschraube
(Schmierungs-
verteilerrohr)
38A4B
Mutter
(Leitungsschelle)
38A4C
Mutter (Auslassrohr-
schelle)
38A4D
Mutter
(Leitungsschelle)
62A3A
Bolzen (Lagerhalter)
62A3B
Bolzen (Auslass)
62A3C
Bolzen (Säule an
Abdeckung)
78A7
Rohr Kupplung –
Fettnippel
