WARTUNG
HD3070
mit manueller Gaskonsole Betriebsanleitung
5-35
10/12/98
Festziehen
(Drehmoment
bis 1,4 – 1,7 Ncm)
Lockermachen
Neues Wasserrohr installieren
Fest- und Lochermachen Wasserrohr
O-Ring
Wasserrohr
Goldring
(Lage im Brenner)
Steckschlüssel
(4,5 mm)
Wasserrohr

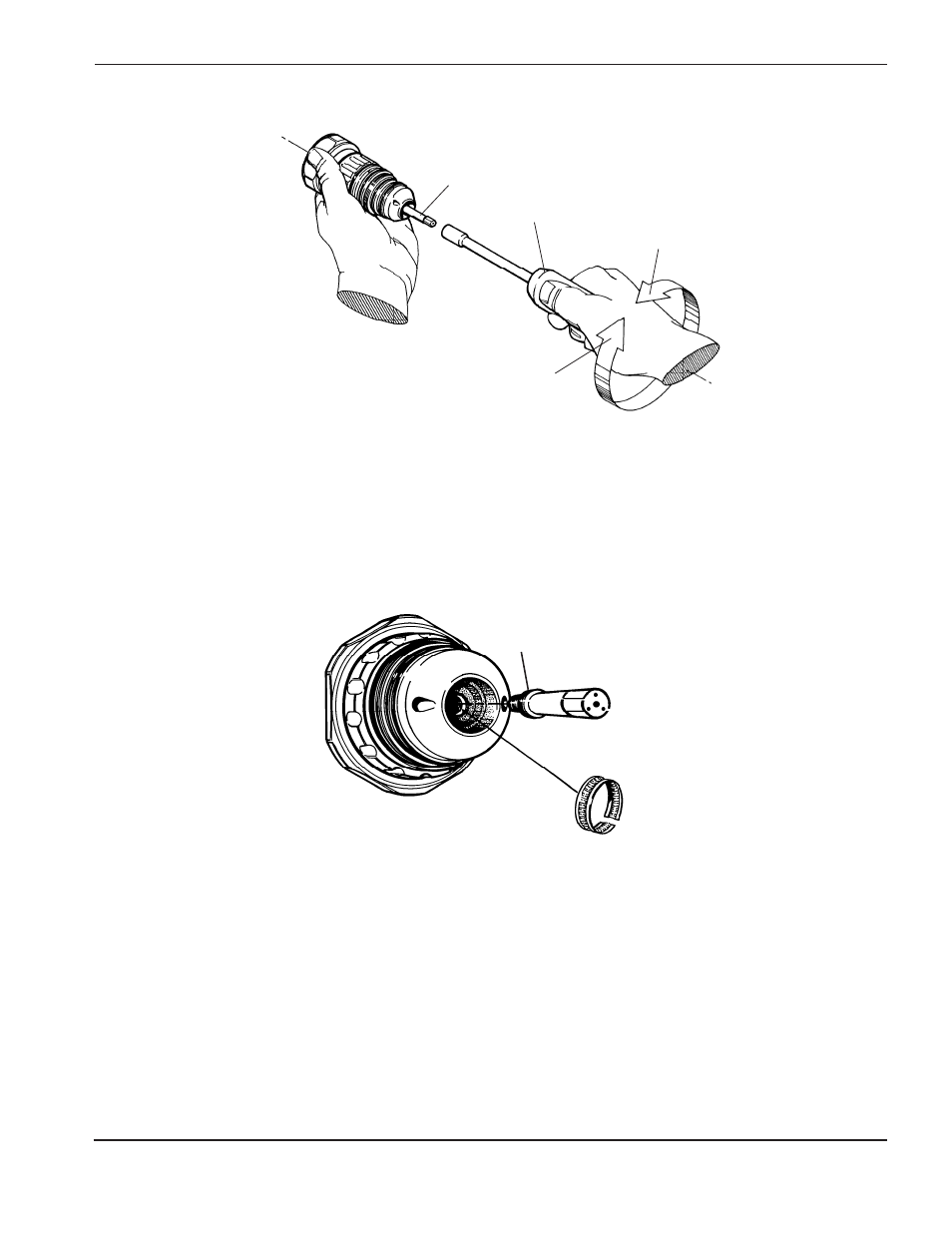

Abbildung 5-8
Neues Wasserrohr installieren
Es ist sorgfältig darauf zu achten, daß das
Goldband beim Installieren des Wasserrohrs
nicht aus dem Kanal herausgelöst wird.
Siehe Vorsichtshinweis und Schritt 3 auf der
vorhergehenden Seite.
