ERSATZTEILLISTE
6-26 HD3070 mit manueller Gaskonsole Betriebsanleitung
3/26/99
PAC184 Brenner-Verschleißteile
15 und 30 A (unlegierter Stahl)
Teile-
Nummer
Beschreibung Menge
120543 Cap, shield (with IHS tab) 1
120221 Cap, shield (without IHS tab) 1
120222 Shield, 15/30 amp 1
120219 Cap, inner nozzle retainer, 15/30 amp 1
120277 Nozzle, 15 amp 1
120218 Nozzle, 30 amp 1
120212 Swirl ring, 15/30 amp 1
120209 Electrode, 15/30 amp 1
PAC184 Verschleißteilsatz
Teile-
Nummer
Beschreibung Menge
028842 Kit (includes spare PAC184 torch) 1
028900 Kit (less spare PAC184 torch) 1
001579 Box, gray plastic 1
120208 Torch, PAC184 (028842 kit only) 1
120219 Cap, inner nozzle retainer, 15/30 amp 1
120212 Swirl ring, 15/30 amp 1
120209 Electrode, 15/30 amp 3
120277 Nozzle, 15 amp 3
120218 Nozzle, 30 amp 3
120222 Shield, 15/30 amp 3
026518 O-Ring, silicon cmpsn 1.176 X .070 1
044026 O-Ring, Buna 70 Duro 1.239 X .070 1
044507 O-Ring, Buna 70 Duro 1.424 X .070 2
004670 Tool, consumable parts 1
004630 Electrode gauge assembly 1
027343 Magnifier, loupe, 10X 1
027055 Lubricant, silicone 1/4 oz tube 1

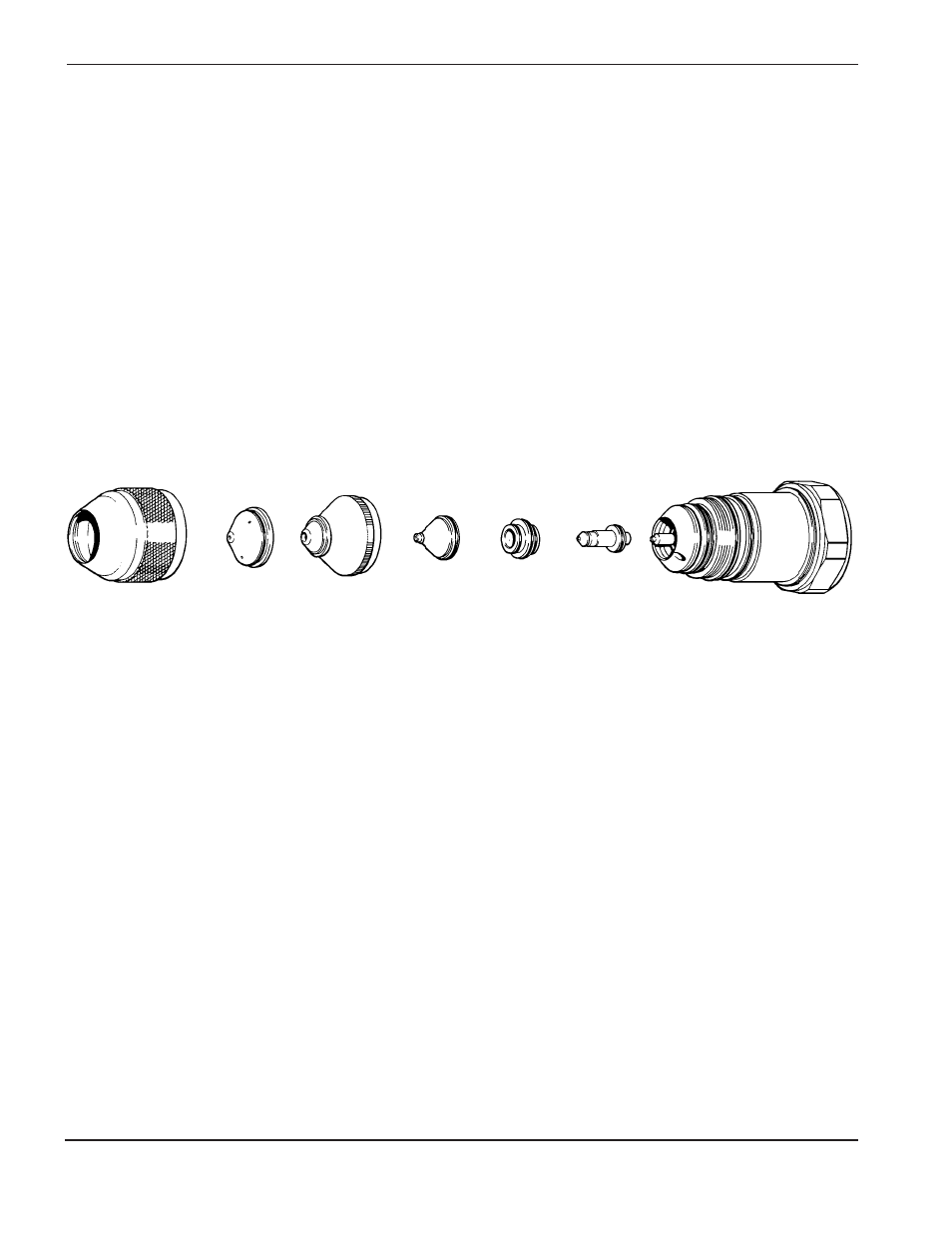

Abbildung 6-18 PAC184 Brenner Verschleißteile 15 und 30 A – unlegierter Stahl
120219
120209
120218/
120277
120212
120222
PAC 184 Brennereinsatz
120208
120221/120543
