ERSATZTEILLISTE
HD3070
mit manueller Gaskonsole Betriebsanleitung
6-7
3/26/99
Verbindungskarten-Unterbaugruppe
240/480V Verbindungskarte
Teile-
Pos.
Nummer
Beschreibung
bestimmt für
Menge
029626
Linkboard SA, 240-480V
LB1
1
1
004244
Linkboard, 240-480V
1
2
004245
Link, short
9
3
004246
Link, long (on rear of linkboard)
1
* Die Verbindungskarte wird mit jeweils zwei
Verbindungsstücken an jeder der beiden obigen
mit * gekennzeichneten Positionen geliefert.

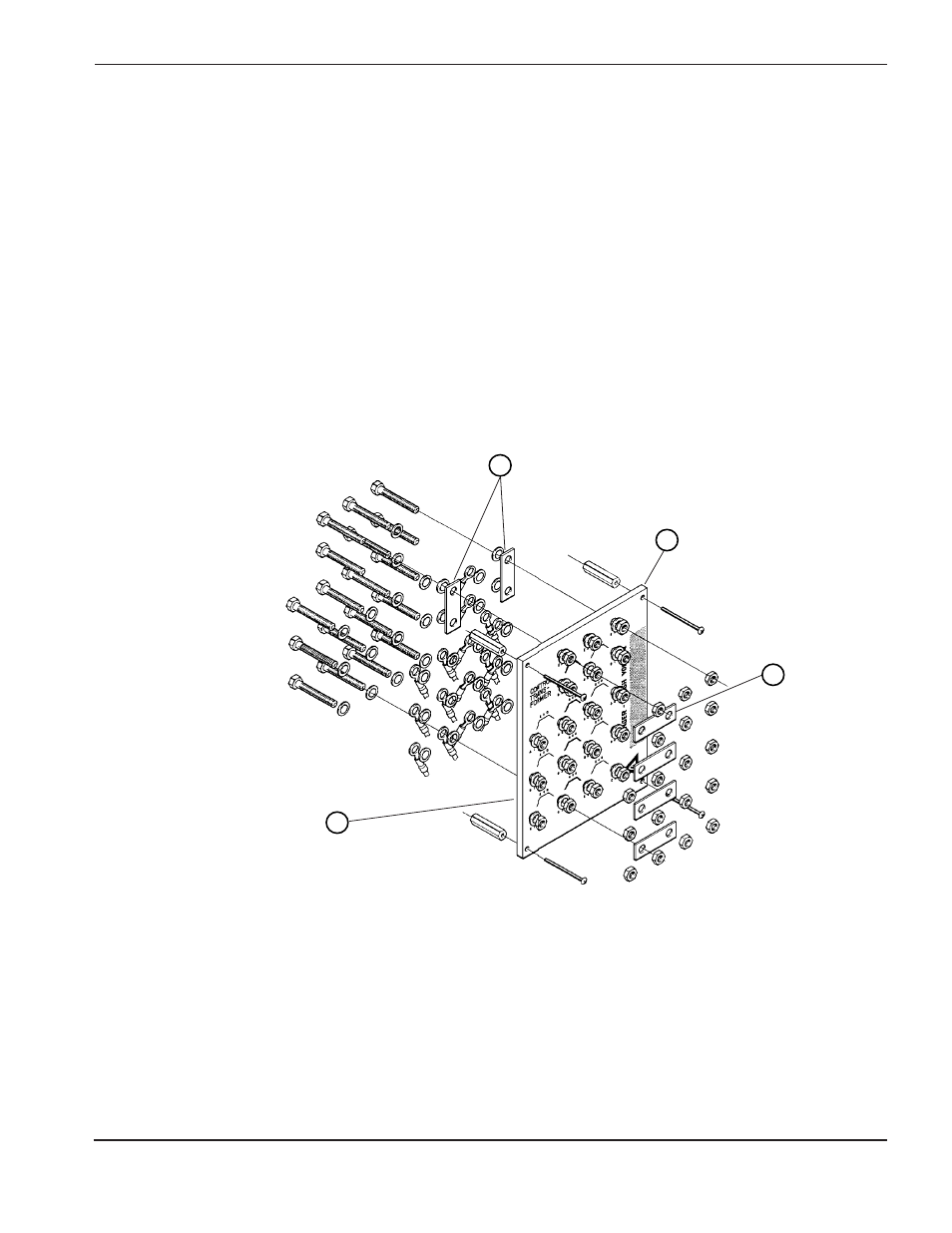

Abbildung 6-5
Verbindungskarten-Unterbaugruppe (Blatt 1 von 2)
*
*
*
1
2
2
3
