ANHANG C
c-2 HD3070 mit manueller Gaskonsole Betriebsanleitung
10/12/98
Installation

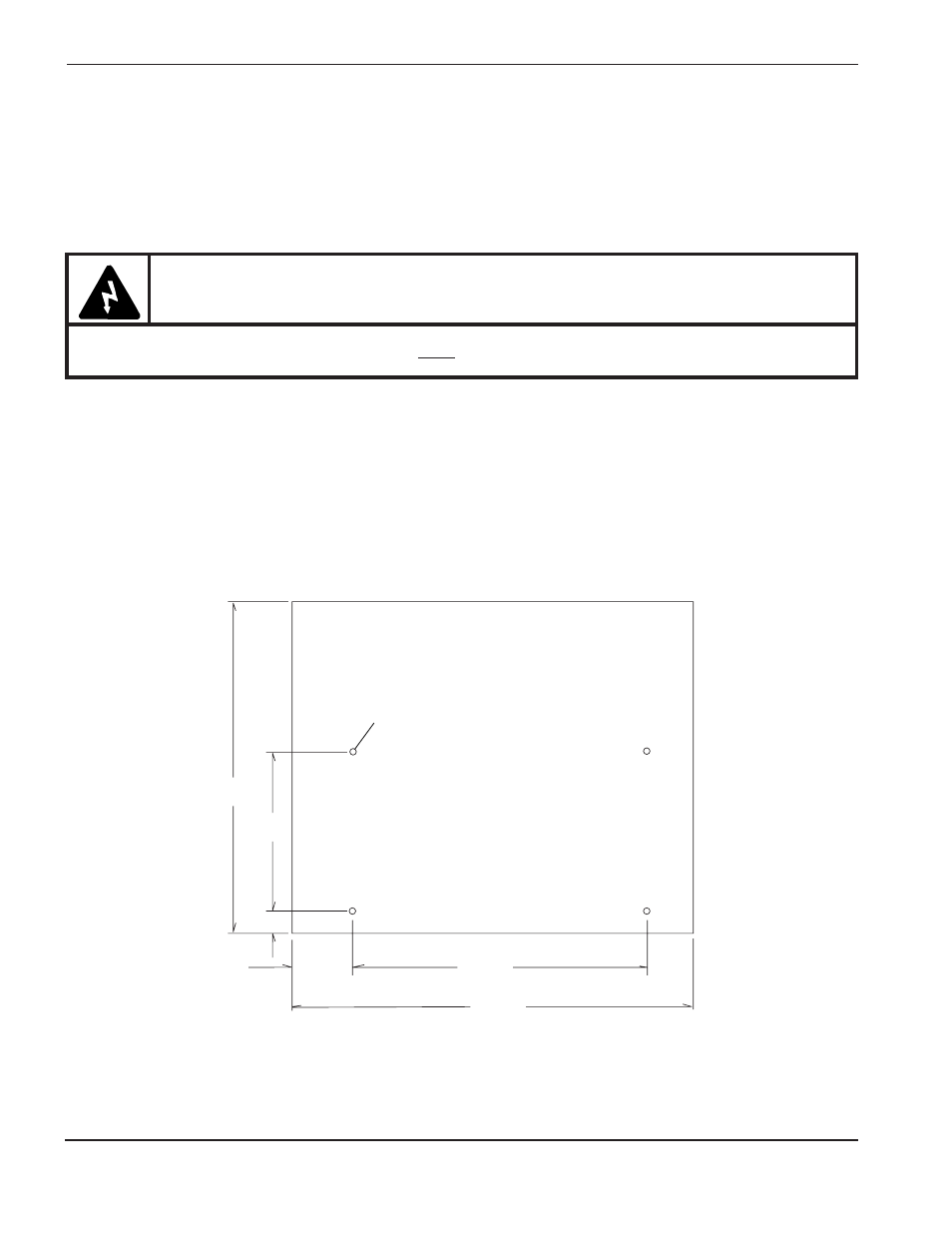

1. Stromfernsteller leicht erreichbar montieren. Zur festen Stromfernsteller-Montage siehe Abbildung c-1.
2. Stromfernsteller mit dem Strom-Sollwert-Kabel unter Bezugnahme auf Abschnitt 3, Installation, Seite 3-23 und
Abbildung 3-19 sowie den Strom-Sollwert-Kabellängen und der Verdrahtungsliste in Abbildung 3-22 an der
Stromquelle anschließen.
Einführung
Dieser Anhang ermöglicht es dem Techniker, den optionalen Stromfernsteller an der HD3070-Plasmaschneidanlage
zu installieren. Der Stromfernsteller besteht aus zwei grundlegenden Komponenten: dem Stromfernsteller-
Steuerkasten (078050) und dem Strom-Sollwert-Kabel. Das Strom-Sollwert-Kabel ist zu verwenden, um den
Stromfernsteller mit der Stromquelle zu verbinden.
WARNUNG
Hochspannung!
Der Anschluß der Stromquelle muß vor Installation unterbrochen werden.
6-1/2 in.
8-1/2 in.
6-1/4 in.
3.38 in.
4 mm Durchmesser
Bohrungen
1-11/64 in.
.5 in.
Abbildung c-1 Strom-Fernsteuerung – Montageabmessungen
