Rückschlag-Sonderausstattung zur Entleerung der Kühlmittelschläuche

Vor Entfernen des Brenners PAC184 bzw. PAC 186 ist es vom Bediener zu bevorzugen, das Brenner-Kühlmittel
aus den Kühlmittelschläuchen in den Kühlmitteltank zurückzublasen, um ein Lecken des Kühlmittels zu minimieren,
wenn der Brenner von der Schnellkupplung abgenommen wird. Nach Wiederanschluß des Brenners sind die
Kühlmittelschläuche wieder mit Kühlmittel zu befüllen. Es ist wie folgt zu verfahren.

Ausblasen der Kühlmittelschläuche

1. Stromquelle am Steuerpult oder der CNC ausschalten.

2. 1/4"-Luftschlauch am Lufteinlaß der Abschalt-Ventil-Baugruppe (Abb. 4-7) anschließen.

3. 120 VAC-Stromkabel von der CNC oder einer anderen Zufuhr an das Rückschlag-Magnetventil anschließen.

4. Luft mit ca. 1,4 bar auf den Lufteinlaß geben. Die Luft muß sauber, trocken und ölfrei sein, damit das

Kühlmittel nicht verunreinigt wird.

5. 120 VAC-Signal für etwa 3 Sekunden geben, damit sich das Magnetventil öffnet, um das Kühlmittel aus den

Schläuchen zu blasen. Es ist nicht notwendig, länger als 3 Sekunden auszublasen.

6. Nachdem die Kühlmittelschläuche ausgeblasen worden sind, kann der Brenner von der Schnellkupplung

abgenommen werden.

4. Innere Brennerkappe auf dem Brennerkörper befestigen. Innere Brennerkappe mit der Hand anschrauben,

um sicherzustellen, daß ein guter elektrischer Kontakt zwischen Düse und Brenner vorhanden ist. Nicht
zu fest anziehen!

5. Schutzkappe mit dem Schutzschild auf dem Brennerkörper in Position bringen. Sollte die Kappe sich nicht

aufsetzen lassen, ist ein wenig Silikon-Schmiere auf den O-Ring aufzubringen, das Schutzschild in die
Schutzkappe einzusetzen und in Position zu drücken. Schutzkappe mit der Hand fest anschrauben. Wird die
Schutzkappe nicht richtig befestigt, entsteht ein zu schwacher elektrischer Kontakt, was zu Wasser- und
Gasundichtigkeiten führt und somit die Schneidqualität beeinträchtigt wird.

BEDIENUNG

4-12

HD3070

mit manueller Gaskonsole Betriebsanleitung

10/12/98

Ausblas-
Magnetventil

120 VAC
Stecker

Lufteinlaß

Abschaltventil-Bausatz

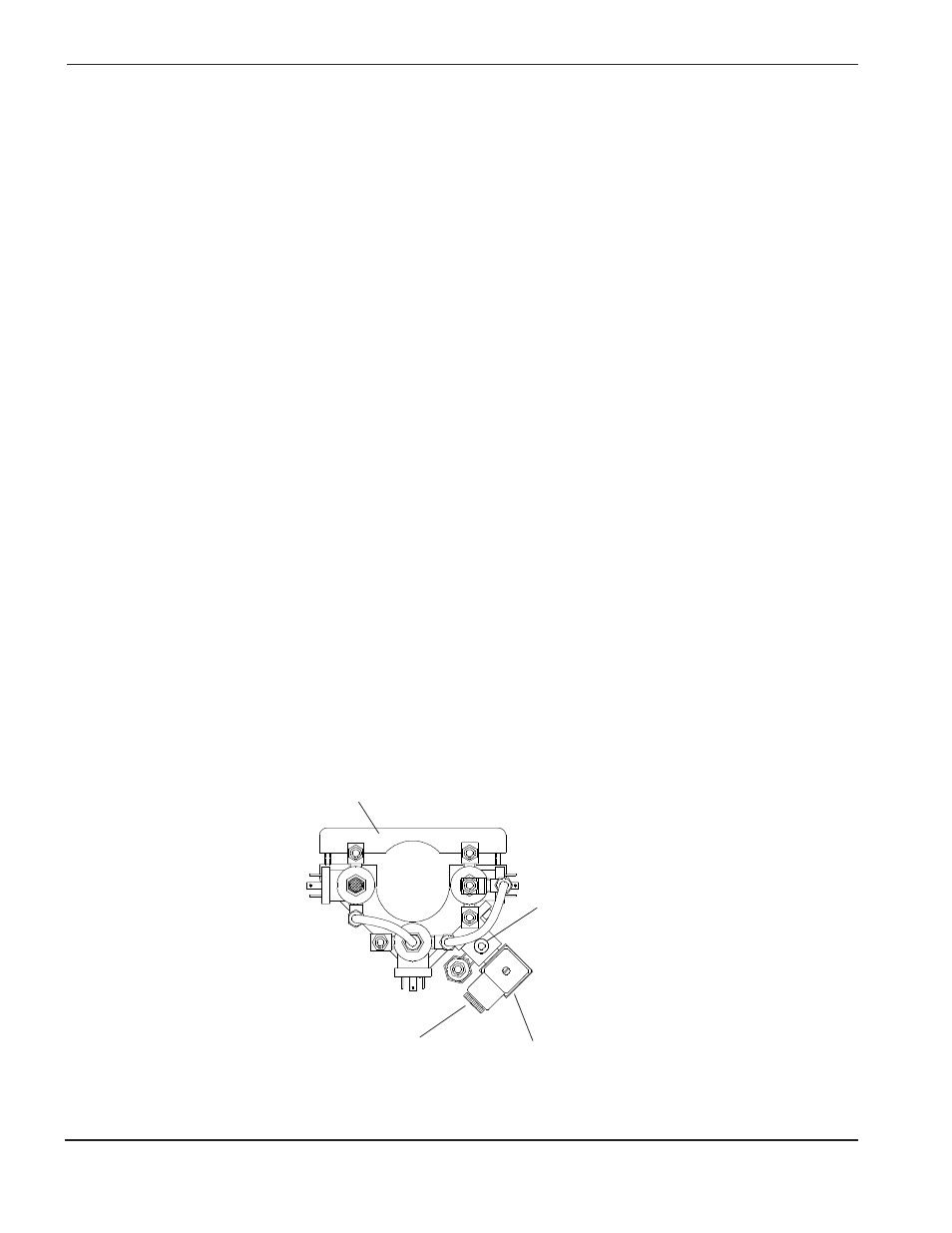

Abbildung 4-7

Vorbereitungen zum Ausblasen des Kühlmittels
