INBETRIEBNAHME
3-14 HD3070 mit manueller Gaskonsole Betriebsanleitung
12/1/99
3.0 inch
73.5 mm
9.0 inch
220.5 mm
2.5 inch
61 mm
10 inch
24.5 mm
3070.11
1/4-20

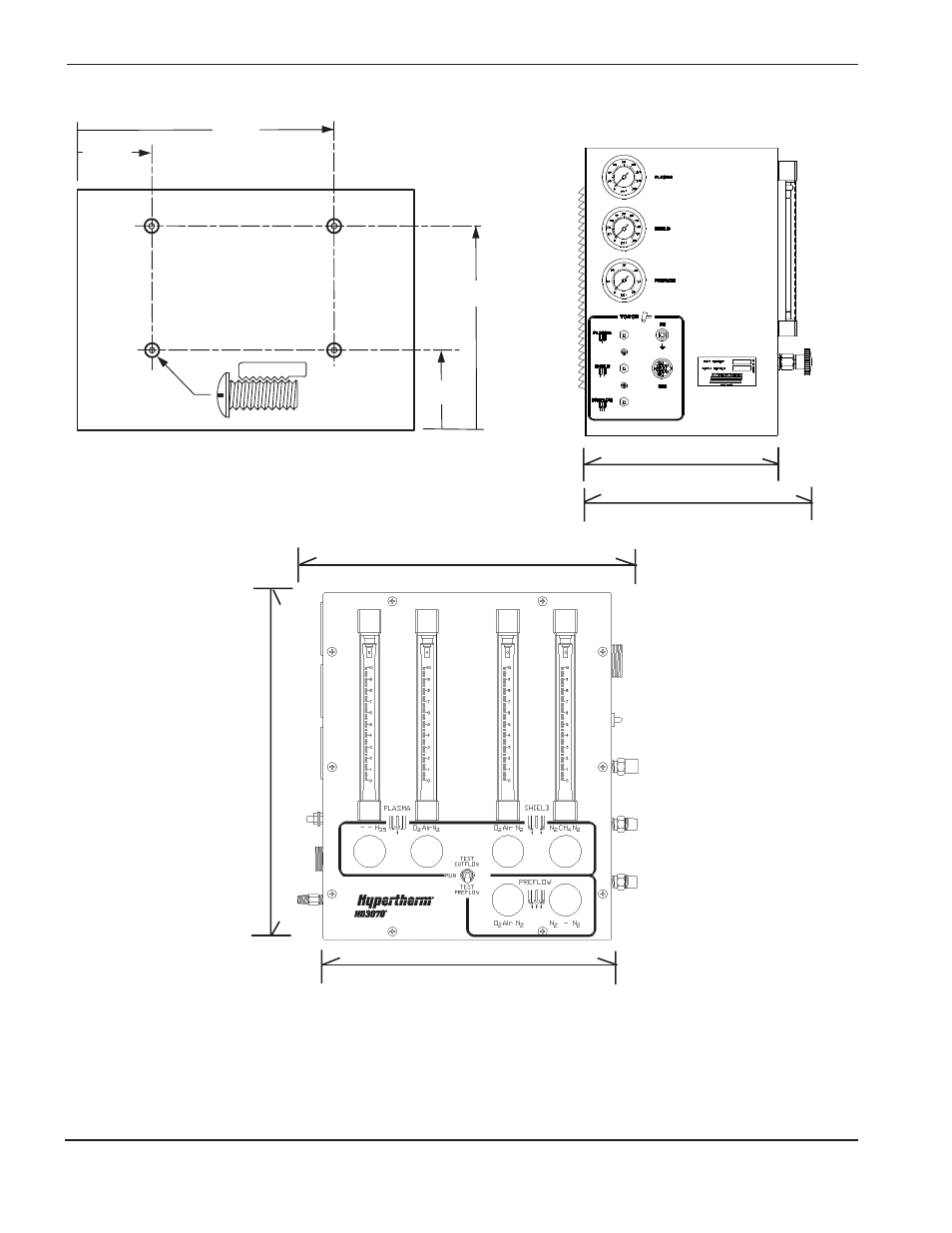

Abbildung 3-6 Montageabmessungen der Gaskonsole
15 Inch (381 mm)
15 Inch
(381 mm)
12.5 Inch (318 mm)
10 Inch (254 mm)
11.5 Inch (292 mm)
