ERSATZTEILLISTE
HD3070 mit manueller Gaskonsole Betriebsanleitung 6-23
12/1/99
PAC186 Maschinenbrenner-Bausatze
Maschinenbrenner-Bausatz mit Markierung für induktiven Zündhöhensensor an der
Schutzkappe (128101)*
Maschinenbrenner-Bausatz ohne Markierung für induktiven Zündhöhensensor an der
Schutzkappe (128102)**
Teile-
Pos. Nummer Beschreibung bestimmt für Menge
1 120349 Torch Main Body 1
2 044507 O-Ring, Buna, 70 Duro 1.424 X .070 2
3 044026 O-Ring, Buna, 70 Duro 1.239 X .070 1
4 044025 O-Ring, Buna, 70 Duro 1.176 x 0.070 1
5 044012 O-Ring, Buna, 70 Duro 0.364 x 0.070 2
6 044508 O-Ring, Buna, 70 Duro 0.216 x 0.053 4
7 120204 Connector, Bullet Brass 4
7A 008890 Contact, high current 1
8 120377 Tube, Water Electrode Cooling 1
9 120111 Electrode 1
10 020637 Swirl Ring 1
11 020645 Nozzle, 30A 1
12 020633 Cap, inner nozzle retainer 1
13 020671 Shield, 30A 1
14 020687 Shield cap (with IHS tab)* 1
020634 Shield cap (without IHS tab)** 1

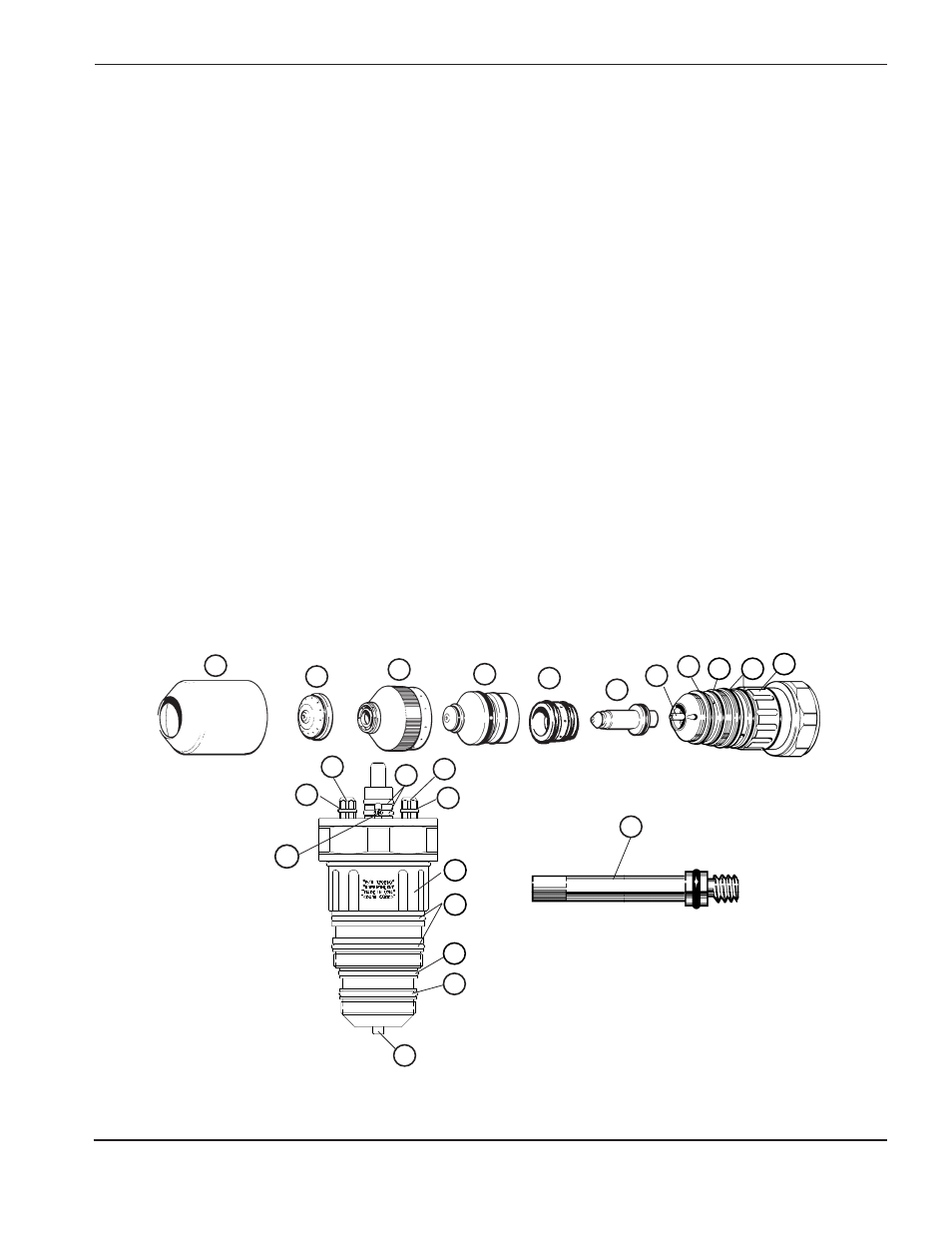

Abbildung 6-14 PAC186 Maschinenbrenner-Bausatz
1
1
2 3
2
3
4
4
7A
5
6 6
7 7
8
8
8
9
10
11
12
13
14
