15
STANDARD-KOMPONENTEN
MAX200 (Maschinenbrenner) Betriebsanleitung 6-21

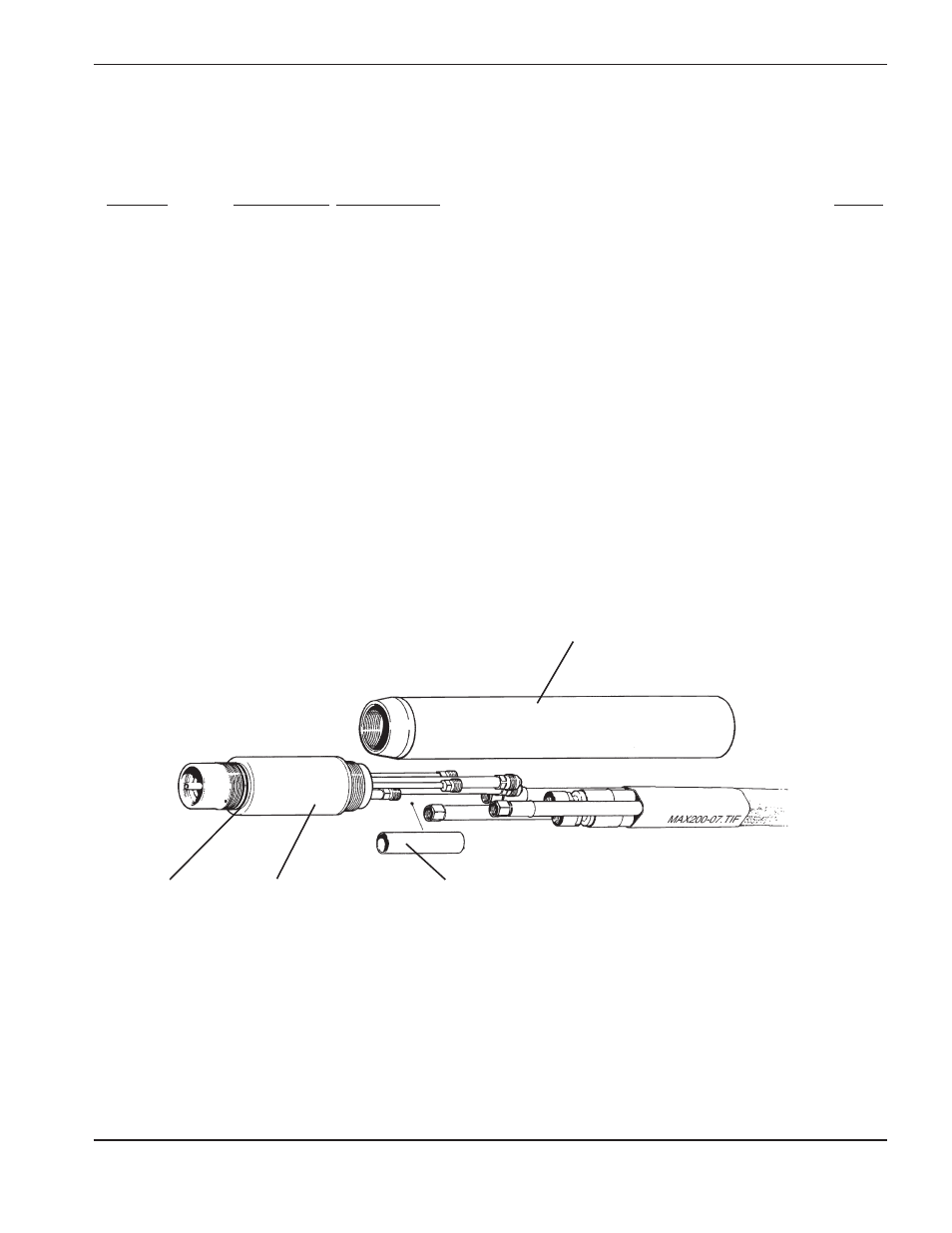

Abbildung 6-9 MAX200-Maschinenbrenner-Baugruppe (Standard)
MAX200 Maschinenbrenner-Baugruppe mit 44,5 mm Brennerkörper und 51 mm
Durchmessser Schaft (Standard)
Position Teilenummer Beschreibung Menge
128380 MAX200 Machine Torch Assembly 1
1 120894 Sleeve, Insul, MAX200 Mach, 2.0" diameter 1
2 120584 MAX200 Machine Torch Main Body 1
3 020536 Lead insulator 9/16 X 2.5 Tef 1
4 044027 O-ring, Buna-N 1
Die folgenden Verschleißteile sind Bestandteil der MAX200-Maschinenbrenner-Baugruppe.
Siehe Abbildung 6-8 bezüglich Details.
020424 Shield, MAX200 Mch 200A 1
120837 Cap, Nozzle Retaining, MAX200 1
020608 Nozzle MAX200 200A .086 Air/N2/H35 1
020607 Swirl ring, MAX200 Air/N2/H35 1
220021 Electrode, MAX200 Air O/2 1
* Adapter 020407 ist nicht erforderlich, wenn Brennerschaft 020431 mit 44 mm Durchmesser verwendet wird.
1
2 3 4
