5/19/97
INBETRIEBNAHME
MAX200 (Maschinenbrenner) Betriebsanleitung 3-39
Rot
X FT, 047125, Belden #9320–20 AWG,
1 Pair Overall Shielded, CSA Certified
Menge 6, 074027 Anschlußstelle isoliert Verriegelungsgabel,
22-18 AWG #6’, T& B RA2217
MAX200 Ende Anderes MAX200 Ende
Schwarz
Abschirmung
Rot
Schwarz
Abschirmung

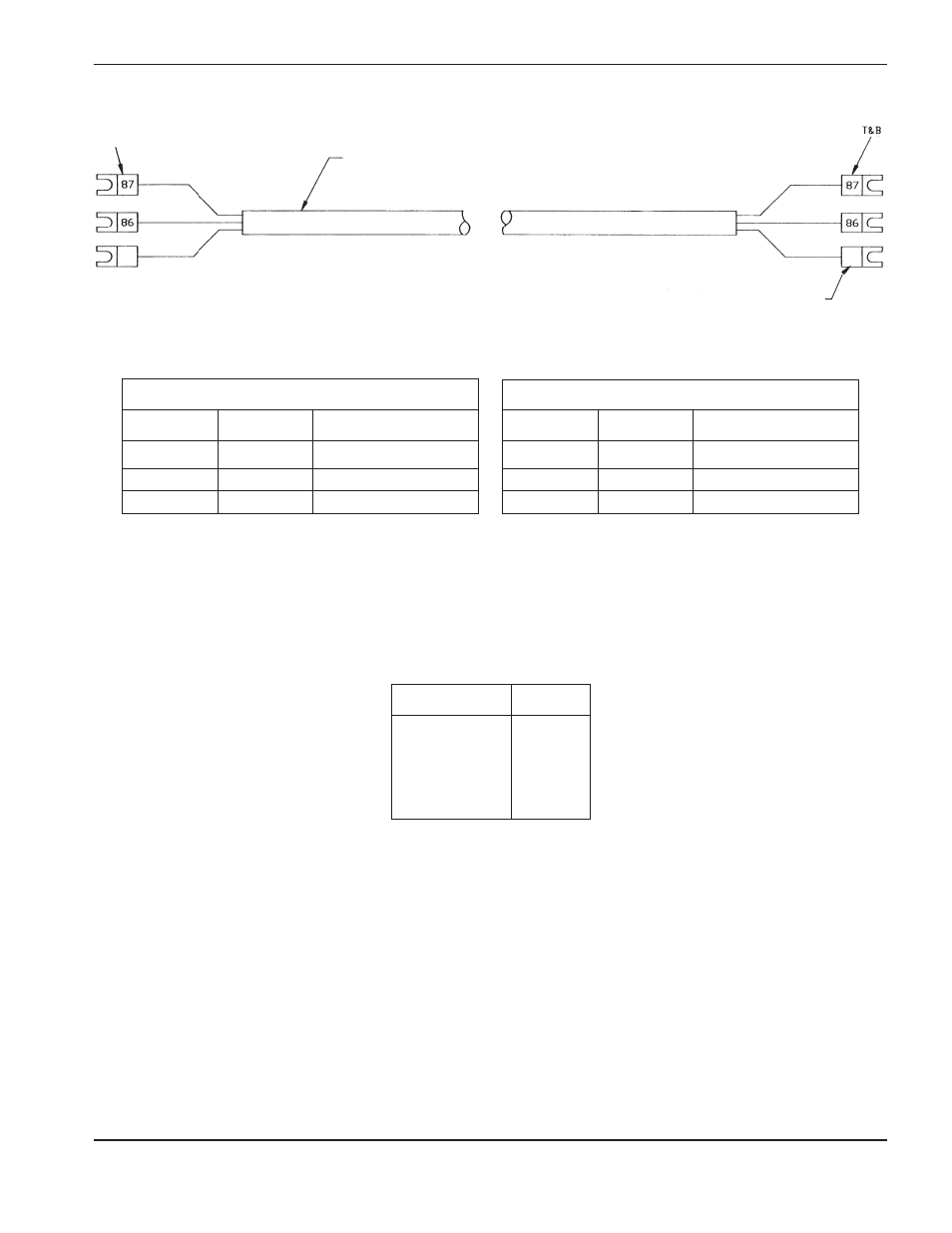

Abbildung 3-18 Maschinenhalteverbindungskabel
Beschriftung – MAX200 Ende
DRAHT# FARBE FUNKTION
86 schwarz Haltekabel Signal
87 rot Halten Normal
Abschirmung Abschirmung Haltekabel Abschirmung
Beschriftung – anderes MAX200 Ende
DRAHT# FARBE FUNKTION
86 schwarz Haltekabel Signal
87 rot Halten Normal
Abschirmung Abschirmung Haltekabel Abschirmung
Teilenummer Länge
023340 4,6 m
023341 7,6 m
023342 15 m
023343 30,5 m
023344 46 m
