15

STANDARD-KOMPONENTEN

6-28

MAX200

(Maschinenbrenner) Betriebsanleitung

Maschinenbrenner-Pakete (fortz.)

Anmerkung:

Hypertherm empfiehlt nicht den Einsatz von Brennerleitungen von mehr als 23 m Länge.
Leitungen von 30,5 m, 38 m und 46 m Länge verursachen Probleme beim Starten.

Position

Teilenummer

Beschreibung

Menge

028782

Shield Torch Lead, 125 Ft.

1

1

023809

Lead Pilot, Shield Gas, 125 Ft. (blue)

1

2

024417

Lead, Plasma Gas, 125 Ft. (red)

1

3

024414

Lead, Cap Sensor, 125 Ft. (gray)

1

4

023806

Cable, Water Cooled, 125 Ft. (blue- red band)

1

5

023806

Cable, Water Cooled, 125 Ft. (blue- green band)

1

6

020536

Lead Insulator, 9/16" ID x 2-1/2"

1

7

046026

Tubing, 1-1/2" ID Shrink Black

1

8

046061

2" ID Tinned Braid

1

9

027015

Ring Compress, Shield Torch Lead

1

10

004080

Collar, Shield Torch Leads

1

11

015090

Clamp, Hose, 1-5/16 - 2-1/4

1

028783

Shield Torch Lead, 150 Ft.

1

1

023810

Lead Pilot, Shield Gas, 150 Ft. (blue)

1

2

024418

Lead, Plasma Gas, 150 Ft. (red)

1

3

024415

Lead, Cap Sensor, 150 Ft. (gray)

1

4

023807

Cable, Water Cooled, 150 Ft. (blue- red band)

1

5

023807

Cable, Water Cooled, 150 Ft. (blue- green band)

1

6

020536

Lead Insulator, 9/16" ID x 2-1/2"

1

7

046026

Tubing, 1-1/2" ID Shrink Black

1

8

046061

2" ID Tinned Braid

1

9

027015

Ring Compress, Shield Torch Lead

1

10

004080

Collar, Shield Torch Leads

1

11

015090

Clamp, Hose, 1-5/16 - 2-1/4

1

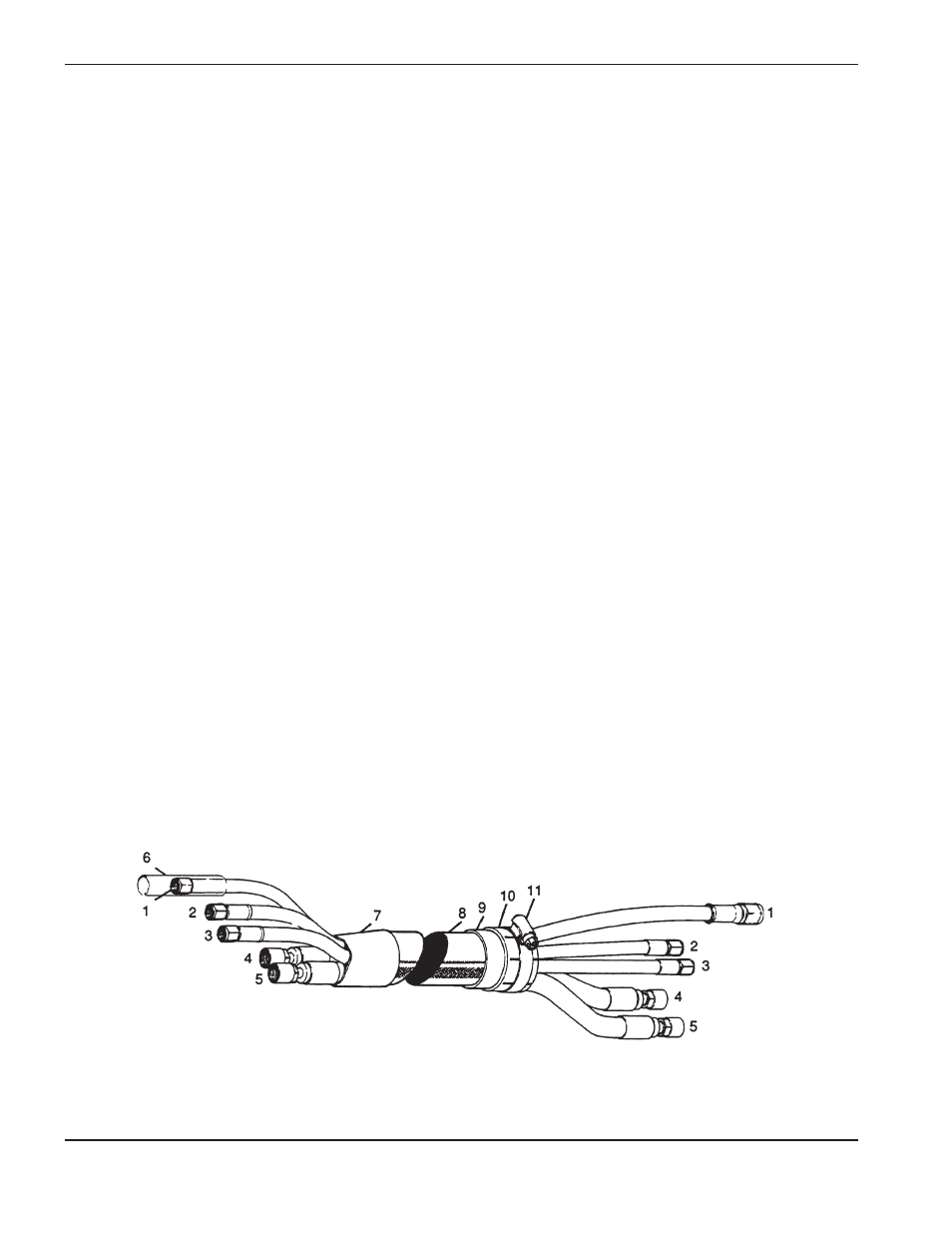

Abbildung 6-10

Maschinenbrenner-Schlauchpakete
