ANHANG A – ELEKTROMAGNETISCHE KOMPATIBILITÄT (EMC)
MAX200
(Maschinenbrenner) Betriebsanleitung
a-3
Allgemeines
Dieser Anhang versetzt einen qualifizierten Elektriker in die Lage, das Netzkabel für den elektromagnetischen
Interferenz-Filter an alle Stromquellen 073200 (ohne THC) und 073213 (mit THC) für Handbrennergeräte
anzuschließen.
Netzkabel
Das Netzkabel ist vom Kunden beizustellen. Siehe Netzkabel auf den Seiten 3-6 bezüglich der empfohlenen
Kabelstärken. Die Endabnahme und Installation der Netzverbindung muß durch einen lizensierten Elektriker
gemäß den gültigen nationalen oder örtlichen Regeln vorgenommen werden. Siehe auch Netzanschlüsse auf der
Seite a-2 bezüglich weiterer Empfehlungen zur Abschirmung der Netz(versorgungs)kabel.
Anschluß des Netzkabels
Zuerst das eine Ende des Netzkabels an den elektromagnetischen Interferenz-Filter anschließen und dann das
andere Ende mit dem Hauptnetzschalter verbinden.
Stromquelle
1. Elektromagnetischen Interferenz-Filter an der Rückseite der Stromquelle anbringen (siehe Abb. a-1).

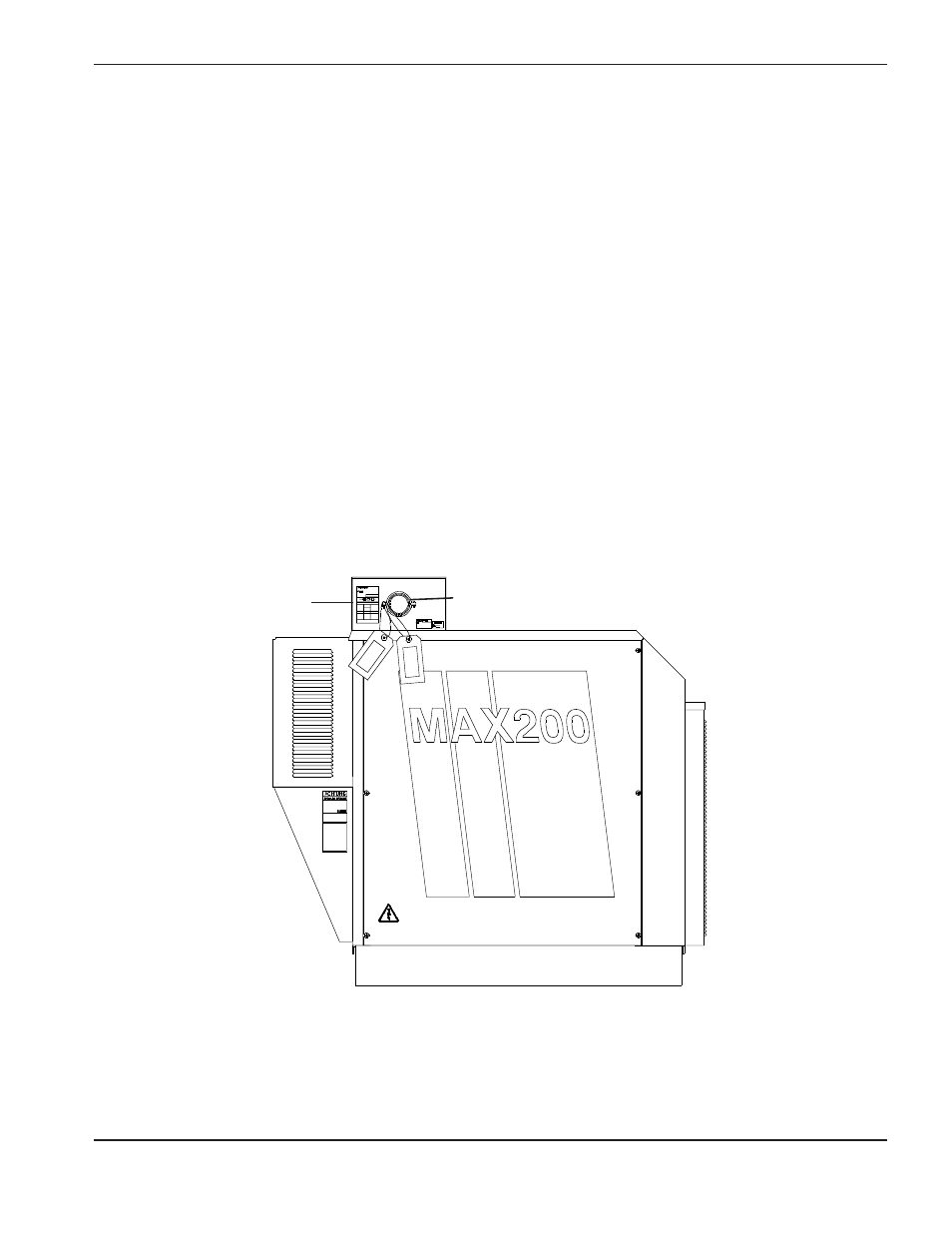

Abbildung a-1
MAX200 Stromquelle mit EMI Filter – Seitenansicht
EMI Filter
Zugentlastung
