INBETRIEBNAHME
MAX200
(Maschinenbrenner) Betriebsanleitung
3-17

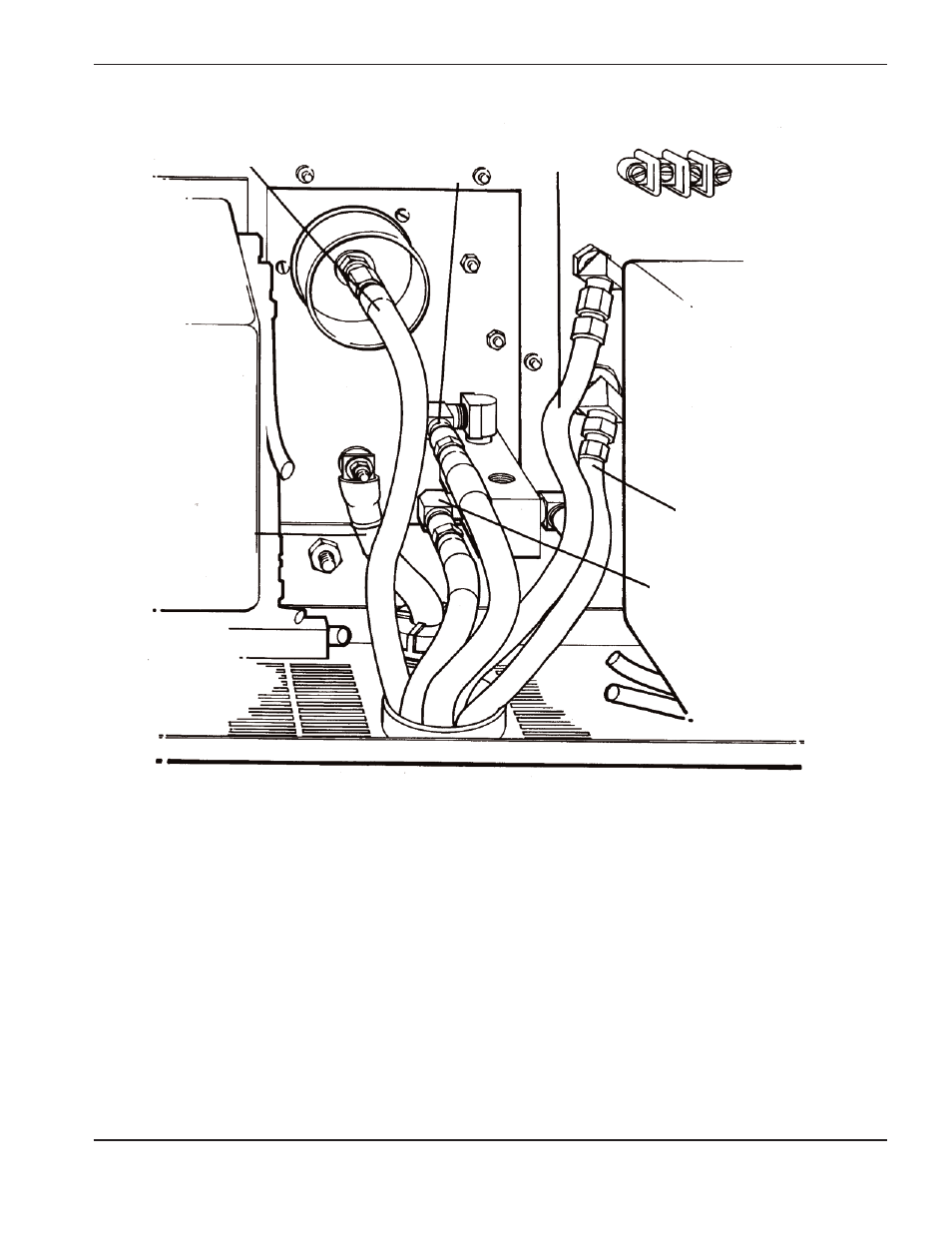

Abbildung 3-7
Maschinenbrenner-Schlauchpaket-Anschlüsse an die MAX200
Werkstückkabel
Pilot- (Sekundär)
Gasschlauch
(blau)
Brenner-
Kühlmittelversorgungsschlauch
(blau mit grünem Ring)
Brennerkappe Ein-
Sensor-Schlauch
(grau)
Plasmagasschlauch
(rot)
Brenner-Kühlmittelrückführungschlauch
(blau mit rotem Ring)
