16

Sensor™ PHC: Handbuch für Aufbau und Betrieb

Wird eine Sensor-PHC 228245 zusammen mit einer HSD130 eingesetzt, ist die Plasma-Schnittstellen-
Baugruppe 228247 (7,5 m Kabel) oder 228248 (15 m Kabel) zu wählen. Siehe Außenmontage-Mitteilung
805740 bezüglich der Informationen zur Installation.

Plasma-Schnittstellen-Baugruppe

Das Plasma-Schnittstellen-Modul wird in Abbildung 3 gezeigt.

Elektrisch
Paralleler Digital-E/A .......................................................................+12 VDC bis +24 VDC
Schnittstellen-Signale .....................................................................Plasmastart, Zündung halten, Übertragung
Spannungsteiler-Funktion ..............................................................Lichtbogenspannung (gedämpft und gefiltert)

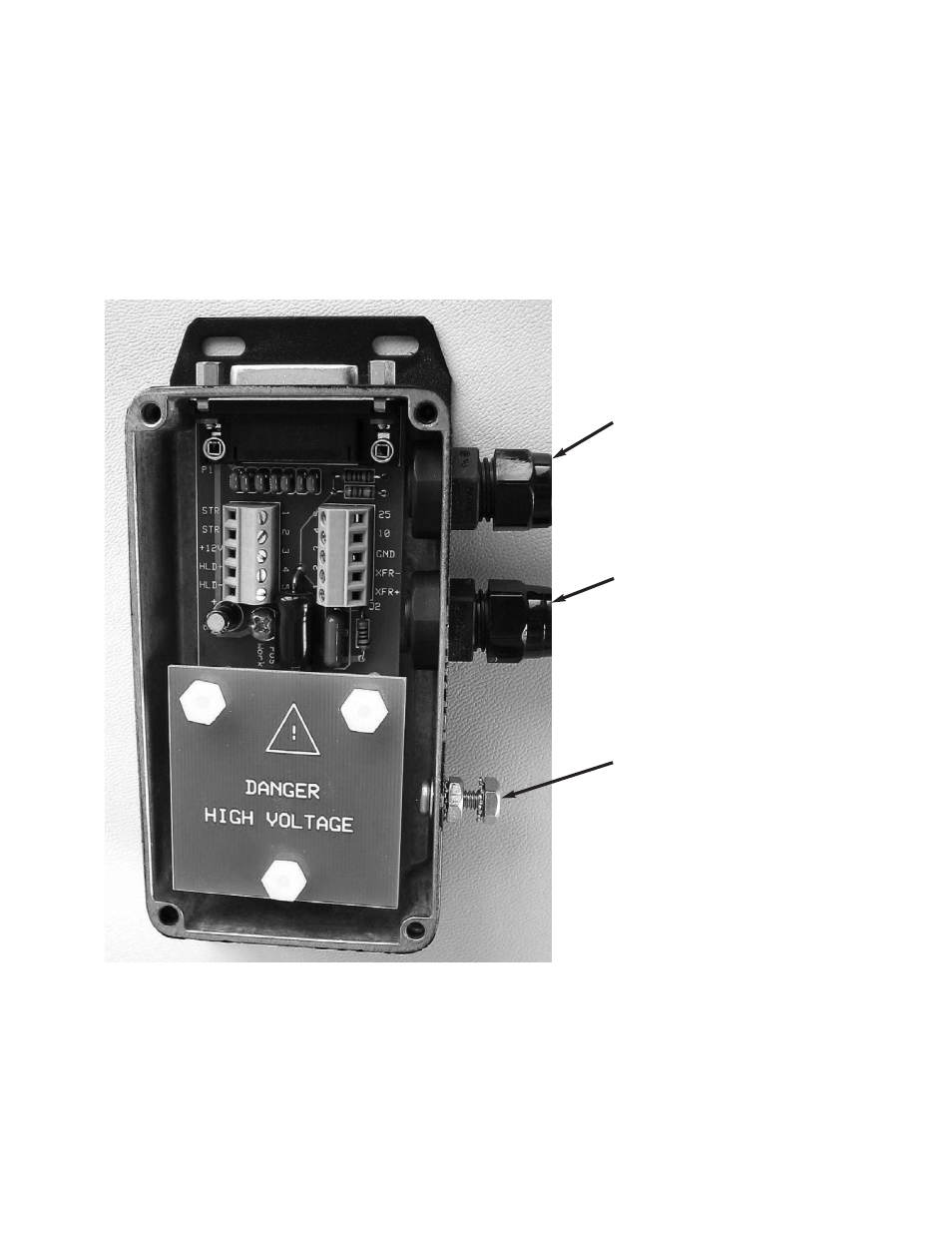

Abbildung 3: Plasma-Schnittstelle (bei abgenommener Abdeckung)

Plasma-Schnittstellen-
Signale

Elektrodenspannung
(negativ)

Anschluss zur Erdung an die
sternförmig angeordnete
Erdung am Arbeitstisch
