Sensor™ PHC: Handbuch für Aufbau und Betrieb
Plasmastart
Dieses Signal ist eine Relais-Kontakt-Ausgabe von der PHC und eine Eingabe an die Stromquelle. Die PHC
aktiviert dieses Signal durch Schließen des Kontaktes, um die Stromquelle zu starten.
WARNUNG!
Eine Schnittstelle zu älteren Plasmaanlagen, zum Beispiel MAX100 oder MAX200, muss mit
einem vom Kunden beizustellenden Relais bestückt werden (siehe Abbildung 18). Ältere
Plasmaanlagen ziehen große Strommengen durch die PLASMASTART-Eingabe, die das
Leistungsvermögen der Sensor-PHC-START-Ausgabe bei weitem übersteigen.
Zündung halten
Diese Ausgabe von der PHC und Eingabe an die Stromquelle sollte aktiviert werden, um die
Hochfrequenzzündung von Maschinenbrennern zu verzögern. Dieses Signal wird gewöhnlich ausgegeben,
um die Zündung von Mehrfach-Brennern zu synchronisieren. Dieses Signal kann auch dazu verwendet
werden, um Zykluszeit zu sparen, indem die Vorströmung während der IHS durchgeführt wird. Die
Verwendung dieses Signals geschieht wahlweise, sie verbessert jedoch die Leistung bei Plasmaanlagen, die
es verarbeiten können. Dieses Signal wird nicht bei Kontaktstart-Brennern verwendet, die an Powermax
®
-
Plasmaeinheiten installiert sind.
Übertragung
Dieses Signal ist eine Ausgabe von der Stromquelle und eine Eingabe an die PHC. Die Stromquelle aktiviert
diese Ausgabe, um anzuzeigen, dass Lichtbogenübertragung stattgefunden hat.

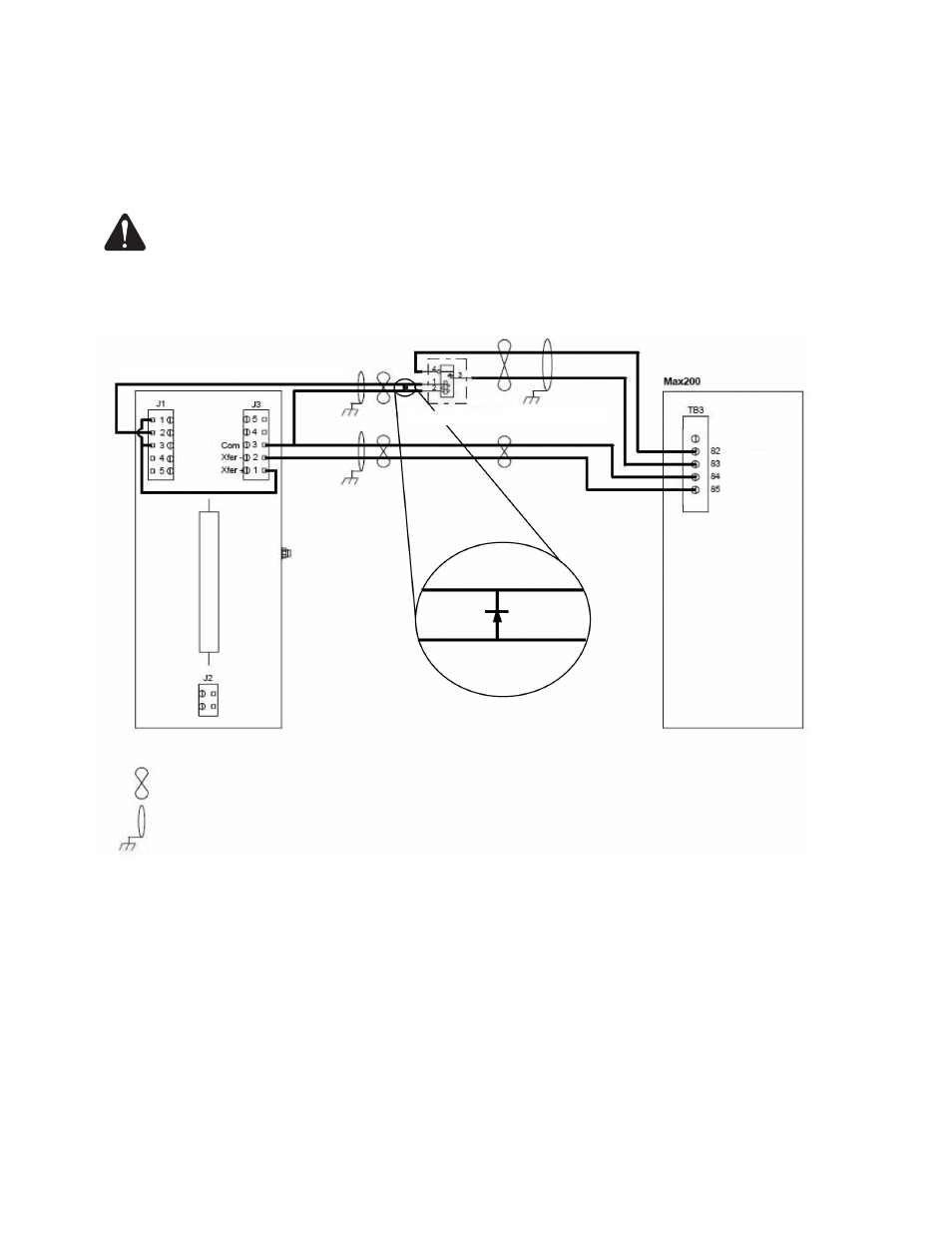

Abbildung 19: Zum Anschluss an ältere Plasmaanlagen (MAX100 oder MAX200)
Plasmastart
Maschinenvorschub
Vom Kunden beigestelltes Relais
Vom Kunden beigestelltes Relais: 12 VDC Spule, 30 mA maximale Spulenleistung, 10 A Kontaktleistung.
Bedeutet verdrillte Leitung
Bedeutet abgeschirmtes Kabel (vom Kunden beizustellen)
Sensor-PHC Plasma-Schnittstellen-Baukarte
Start+
Start-
+12 VDC
