Abschnitt 1: Übersicht
17
Standard-Höhenverstellungs-Baugruppe
Elektrisch
Motor...................................................................................................+24 VDC, 3 A
Motorbremse.....................................................................................+24 VDC, 0,5 A
Grenzschalter....................................................................................wird nicht verwendet – Hartstopp-
Grenzerkennung
Abschaltdosen-Schalter .................................................................+12 VDC Näherung
Höhenverstellungs-Steuerfunktion
Motorantrieb......................................................................................Gleichstrom-Vollbrücke, PWM-unterbrochene
Stromversorgung
Rückmeldung der Höhenverstellungsgeschwindigkeit ...........Motorspannung
Maximale Höhenverstellungsgeschwindigkeit ...........................508 cm pro Minute
Maximaler Höhenverstellungshub.................................................152 mm
Maximale Höhenverstellungslast ..................................................4,5 kg

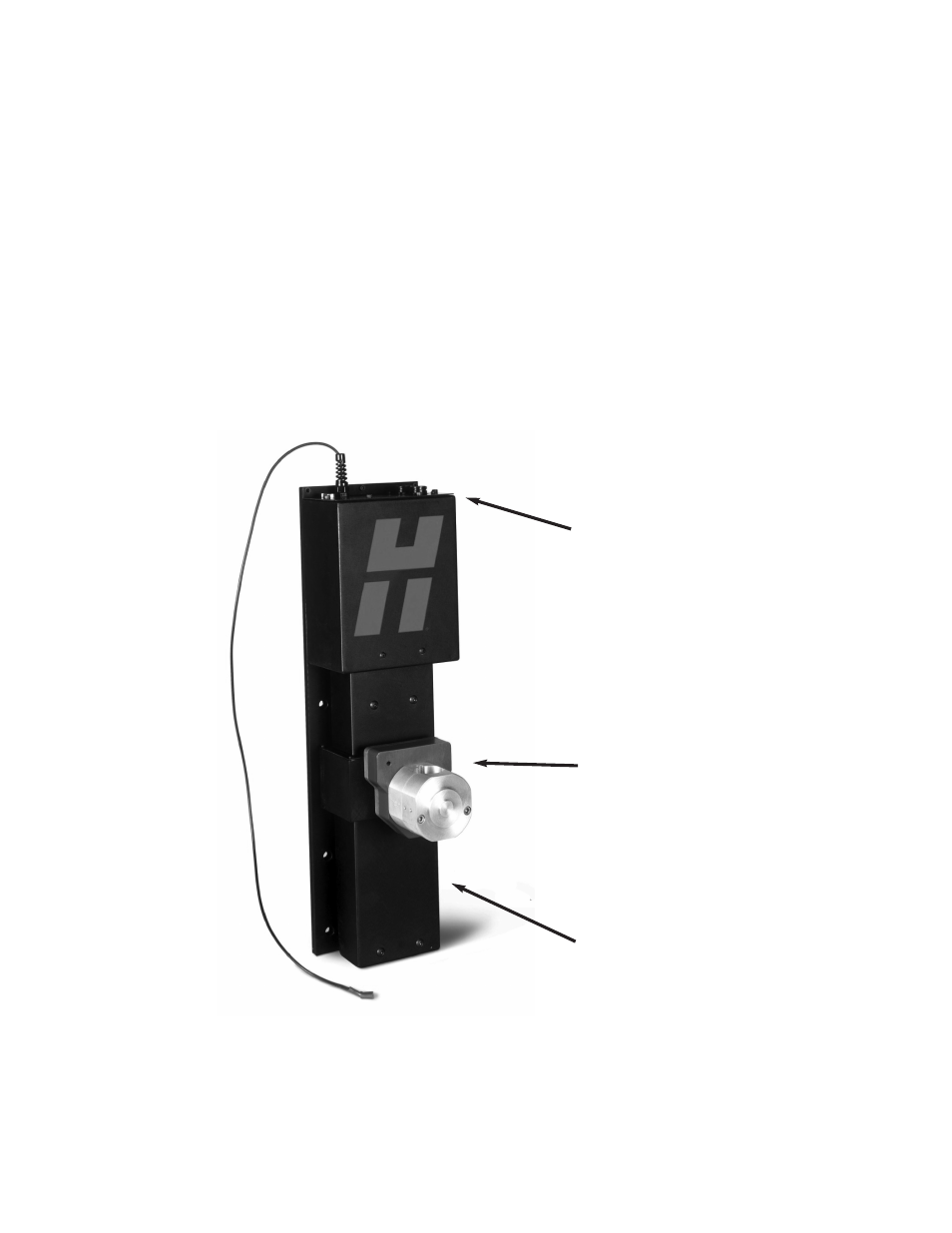

Abbildung 4: Höhenverstellungs-Baugruppe
Alle Kabelanschlüsse
führen aus der oberen
Abdeckung heraus
Magnetische
Abschaltdose
des Brenners
Alle Komponenten der
Höhenverstellung, einschließlich
Motor und Bremse, sind
vollständig gekapselt
