Montage der Steuereinheit
Vor dem Verbinden der PHC-Anlage sind die Einheiten wie erforderlich unter Verwendung der kundenseitig
beizustellenden Beschläge zu montieren. Es darf nicht zugelassen werden, dass die Einheiten ungesichert
auf den Gehäusen oder auf dem Boden herumliegen. Die Steuereinheiten können entweder von der
Rückseite oder von der Vorderseite aus montiert werden, wie in Abbildung 6 und Abbildung 7 gezeigt.
Montage der Steuereinheit von der Rückseite aus
PHC-Steuereinheit in die Nähe des Maschinenbedienpults montieren. Die Einheit sollte so montiert werden,
dass man einfachen Zugriff auf die PHC-Bedienelemente und Anzeigen hat und sie gut sichtbar sind. Es sind
4 Montagebohrungen für #10-32 Zoll bzw. M4 mm Befestigungselemente vorhanden.
Anmerkung:
Für den zuverlässigen Betrieb muss die Erdung angeschlossen sein.

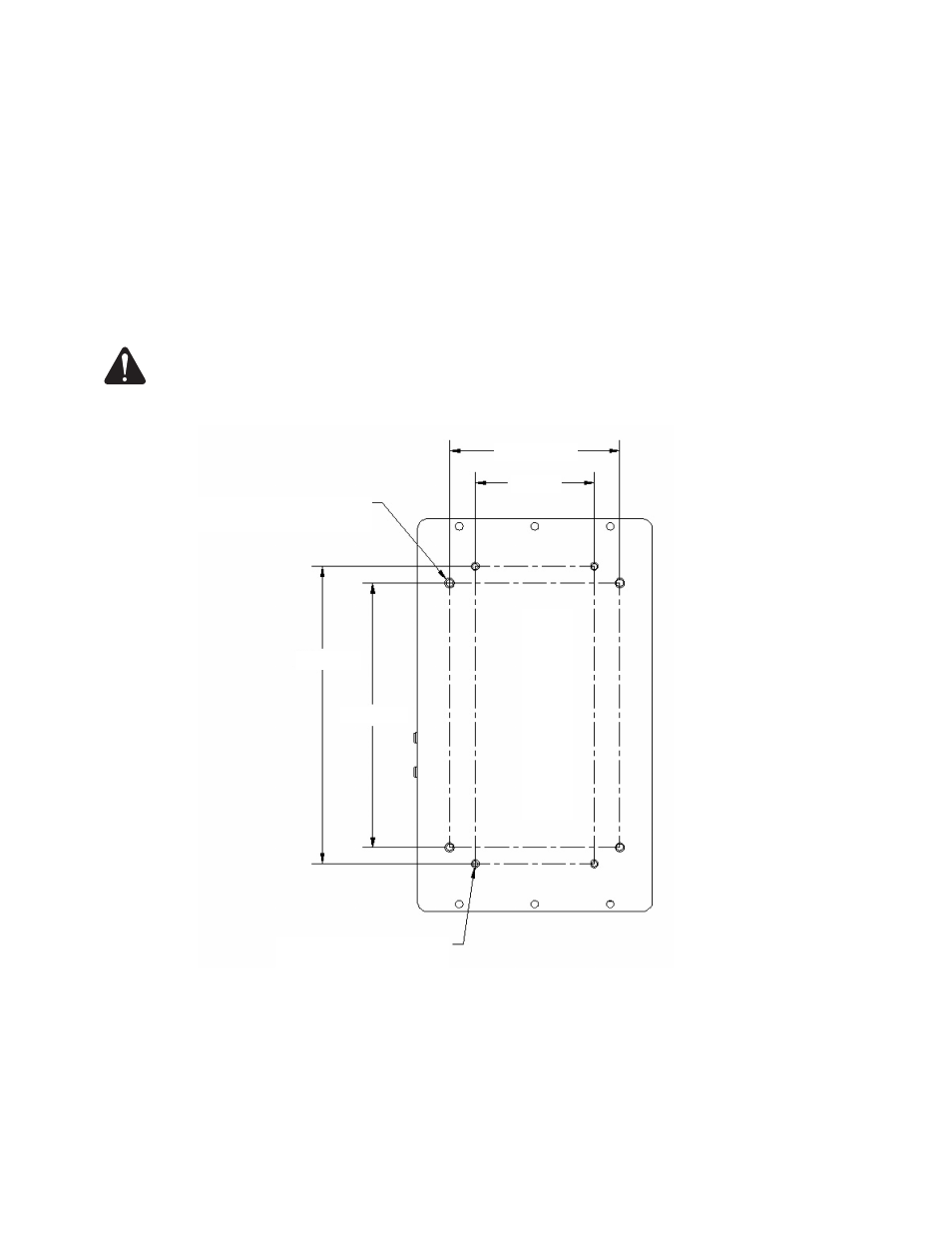

Abbildung 6: Rückseitige Montage der Steuereinheit
#10-32 GEWINDEBUCHSE
4 PLÄTZE
R
ÜCK
W
Ä
R
T
IG
E
MON
TA
G
ESCH
A
B
LO
N
E
N
M4 GEWINDEBUCHSE
4 PLÄTZE
114,3 mm
80 mm
200 mm
1778 mm
