Abschnitt 2: Installation und Aufbau
21

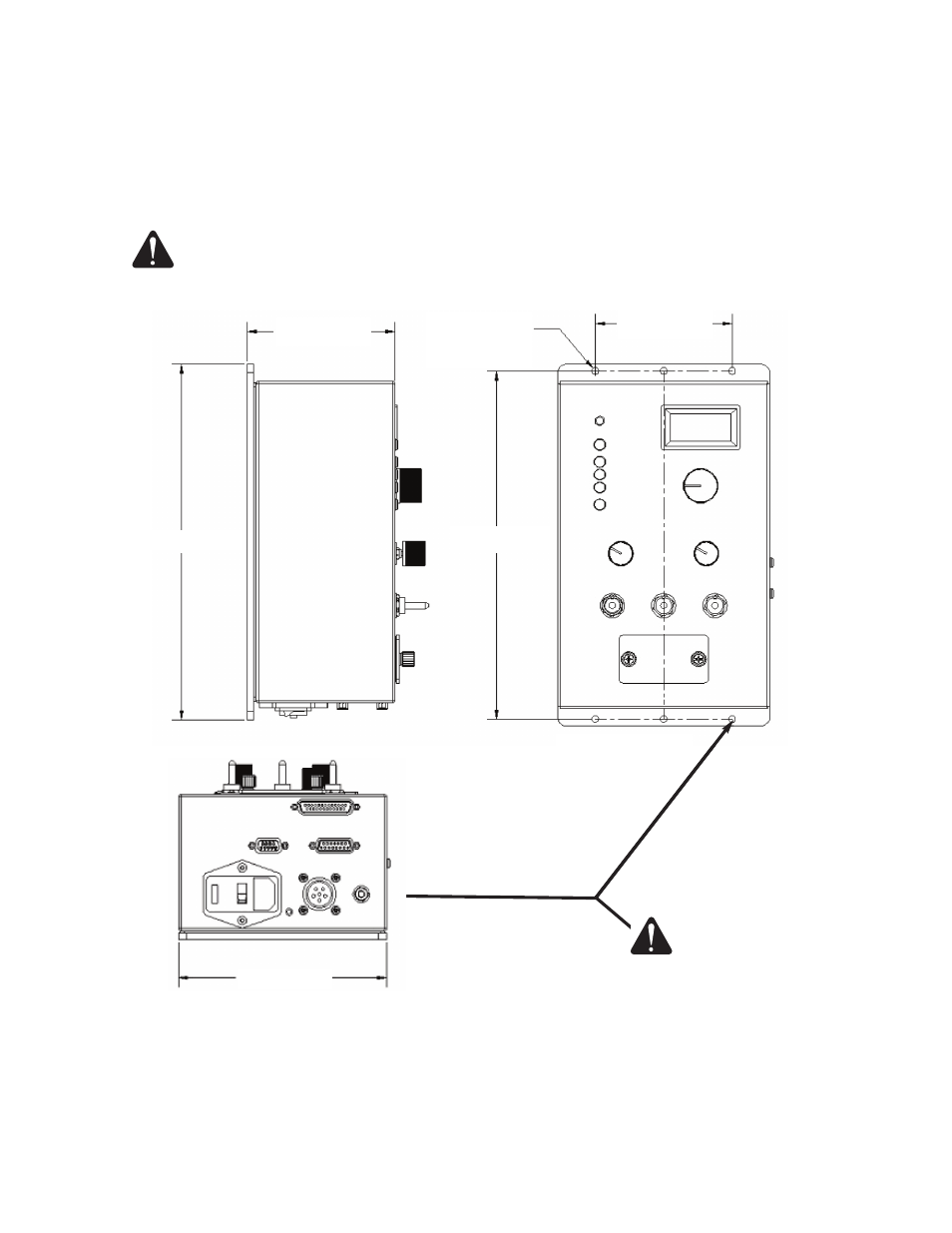

Abbildung 7: Frontmontage der Steuereinheit
Montage der Steuereinheit von vorne
PHC-Steuereinheit in die Nähe des Maschinenbedienpults montieren. Die Einheit sollte so montiert werden,
dass man einfachen Zugriff auf die PHC-Bedienelemente und Anzeigen hat und sie gut sichtbar sind. Es sind
6 Montagebohrungen verfügbar. Siehe Abbildung 7.
Anmerkung:
Für den zuverlässigen Betrieb muss die Erdung angeschlossen sein.
WARNUNG!
Erdung hier anschließen
ø0,2
6 PLÄTZE
SCHABLONE FÜR
FRONTMONTAGE
109,6 mm
264,2 mm
101,6 mm
254 mm
157,5 mm
