Abschnitt 2: Installation und Aufbau 27
Erdungserfordernisse
WARNUNG!
Zur Gewährleistung der persönlichen Sicherheit und zur Reduzierung von elektromagnetischer
Beeinflussung (EMB) muss die PHC-Anlage ordnungsgemäß geerdet werden.
Anmerkung: Für zuverlässigen Betrieb müssen die Erdungskontakte der Höhenverstellung an
die Erdung des Schneidtisches angeschlossen sein, damit eine Messungs-Rückmeldung für die Abtastung
von Spitzen gegeben ist. Die Erdungskontakte der Plasma-Schnittstelle müssen an die positive Erdung der
Stromquelle angeschlossen werden, um die Messungs-Rückmeldung für die Lichtbogenspannung zu
gewähren. Beide Rückmeldungsarten sind für eine optimale Schneidleistung unentbehrlich.
Netzkabelerdung
Das PHC-Steuermodul muss über das Netzkabel gemäß den nationalen oder örtlichen Elektro-Vorschriften
ordnungsgemäß geerdet sein.
Schutzerdung
Schutzerdungskabel (PE) an den drei PHC-Komponenten (Steuereinheit, Höhenverstellung und Plasma-
Schnittstelle) installieren, wie in Abbildung 13 gezeigt. Die Erdung muss den nationalen oder örtlichen Elektro-
Vorschriften entsprechen.
Anmerkung: Die PE (Erdungs-)-Kabel müssen kundenseitig beigestellt werden.

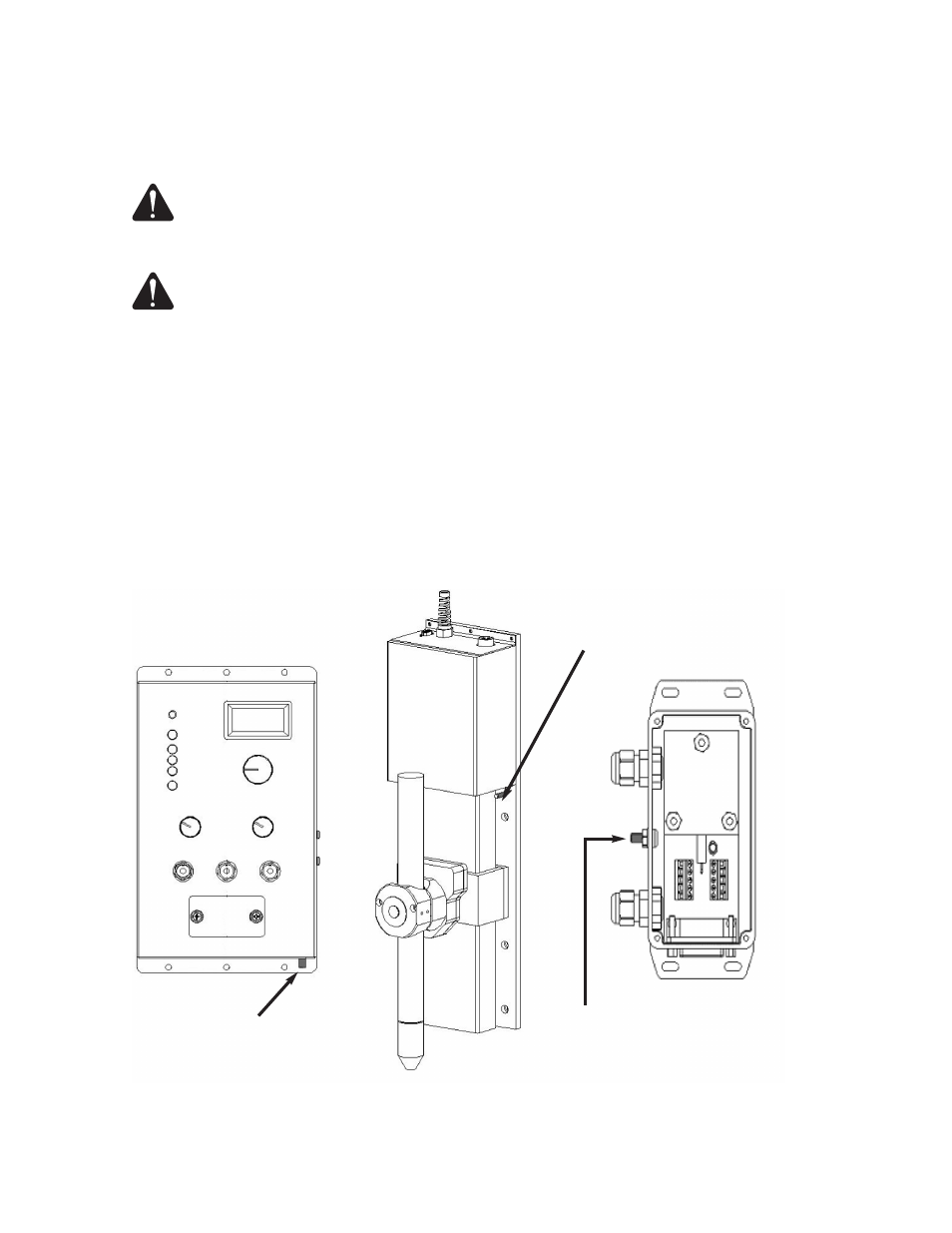

Abbildung 13: Anlagenerdung
Höhenverstellungs-Baugruppe
an die sternförmig angeordnete
Erdung am Arbeitstisch
anschließen.
Steuereinheit an die sternförmig
angeordnete Erdung am
Arbeitstisch anschließen.
Plasma-Schnittstelle an die
sternförmig angeordnete
Erdung am Arbeitstisch
anschließen.
