Sensor™ PHC: Handbuch für Aufbau und Betrieb
4. Durch Anbringen einer Drahtbrücke zwischen den Stiften 7 und 8 auf
dem 9-Stift-D-SUB-Steckverbinder die Verbindung testen. Dieser
Steckverbinder ist der dritte von oben auf der Baukarte.
Wenn der Fehler E.08 wegfällt, Anschluss zwischen Magnetsensor
und Höhenverstellungs-Schnittstellen-Baukarte reparieren.
5. Bleibt die Fehlermeldung bestehen, Kabel und Höhenverstellungs-
Schnittstellen-Steckverbinder testen:
a. Um das Kabel zu testen, ist der Durchgang eines jeden Drahtes
nachzuprüfen, der die Höhenverstellung mit der PHC verbindet.
b. Um den Steckverbinder an der PHC zu testen, ist eine
Drahtbrücke zwischen den Stiften 7 und 8 auf dem 9-Stift-D-
SUB-Steckverbinder anzubringen.
Wenn Fehler E.08 vom Bedienungselement wegfällt, liegt der Fehler
beim Kabel. Bleibt der Fehler bestehen, gibt es eine Fehlfunktion in
der PHC. Technischen Support kontaktieren.

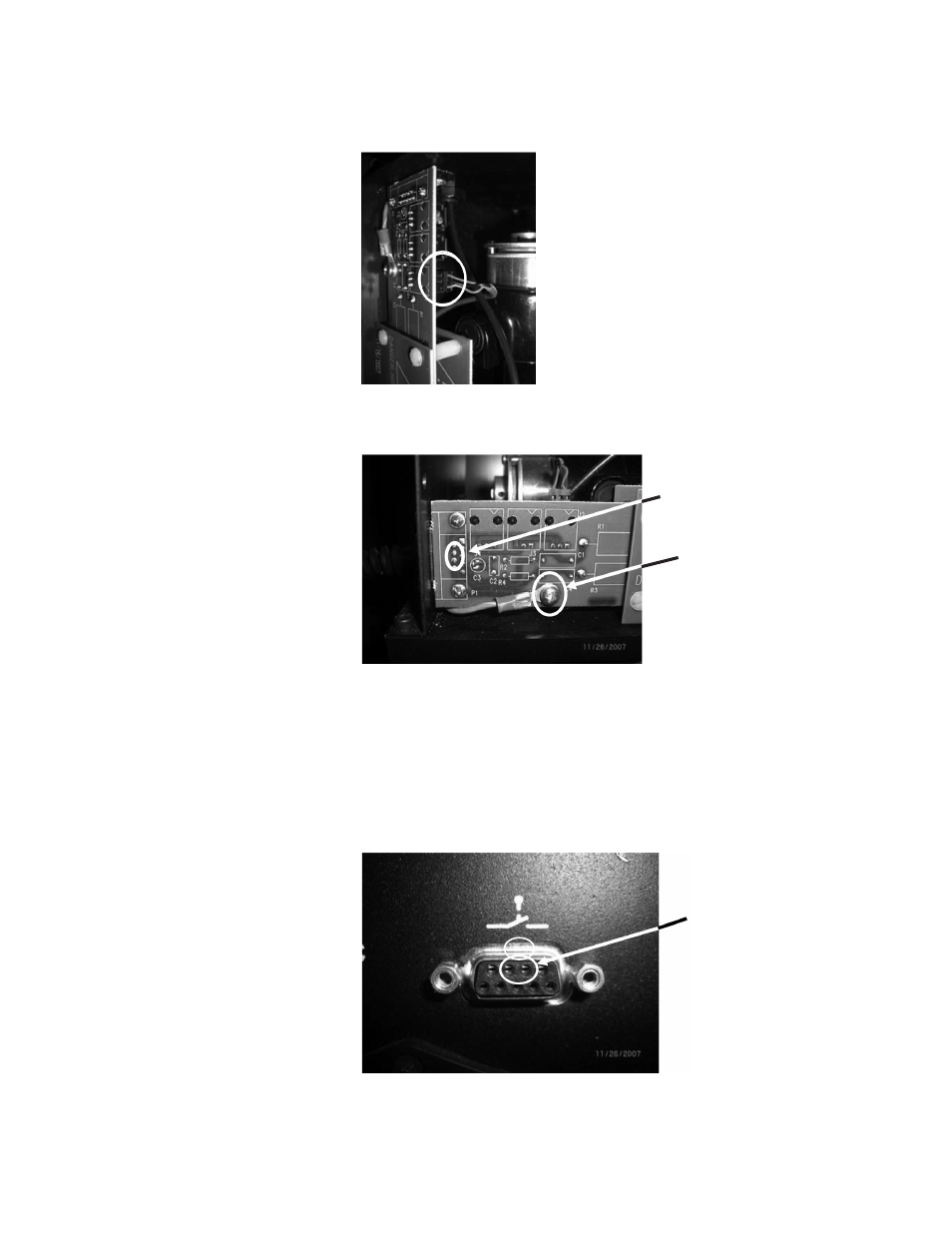

Stifte 7 und 8
Stifte 7 und 8
Erdungsanschluss
