SATEL INTEGRA 128-WRL 19
5.7.1 Abschlusswiderstände
Der Wert der Abschlusswiderstände R1, R2 und R3 wird im Bereich von 500
Ω bis 15 kΩ
programmiert (die Summe eingestellter Werte darf nicht 15 k
Ω überschreiten – siehe
Handbuch P ARAMETRIERUNG ). Werksseitig sind folgende Werte voreingestellt:
R1 = 1,1 k
Ω;
R2 = 1,1 k
Ω.
Wenn im Bedienteil oder Erweiterungsmodul der Widerstandswert nicht einstellbar ist,
dann um den Stromkreis zu schließen, verwenden Sie in der Konfiguration EOL
den Widerstand 2,2 k
Ω
, und in der Konfiguration 2EOL – Widerstände 1,1 k
Ω
.
5.8 Anschluss der Signalgeber
Unbenutzte einstellbare Lastausgänge sollen mit den Widerständen 2,2 k
Ω
belastet
werden.

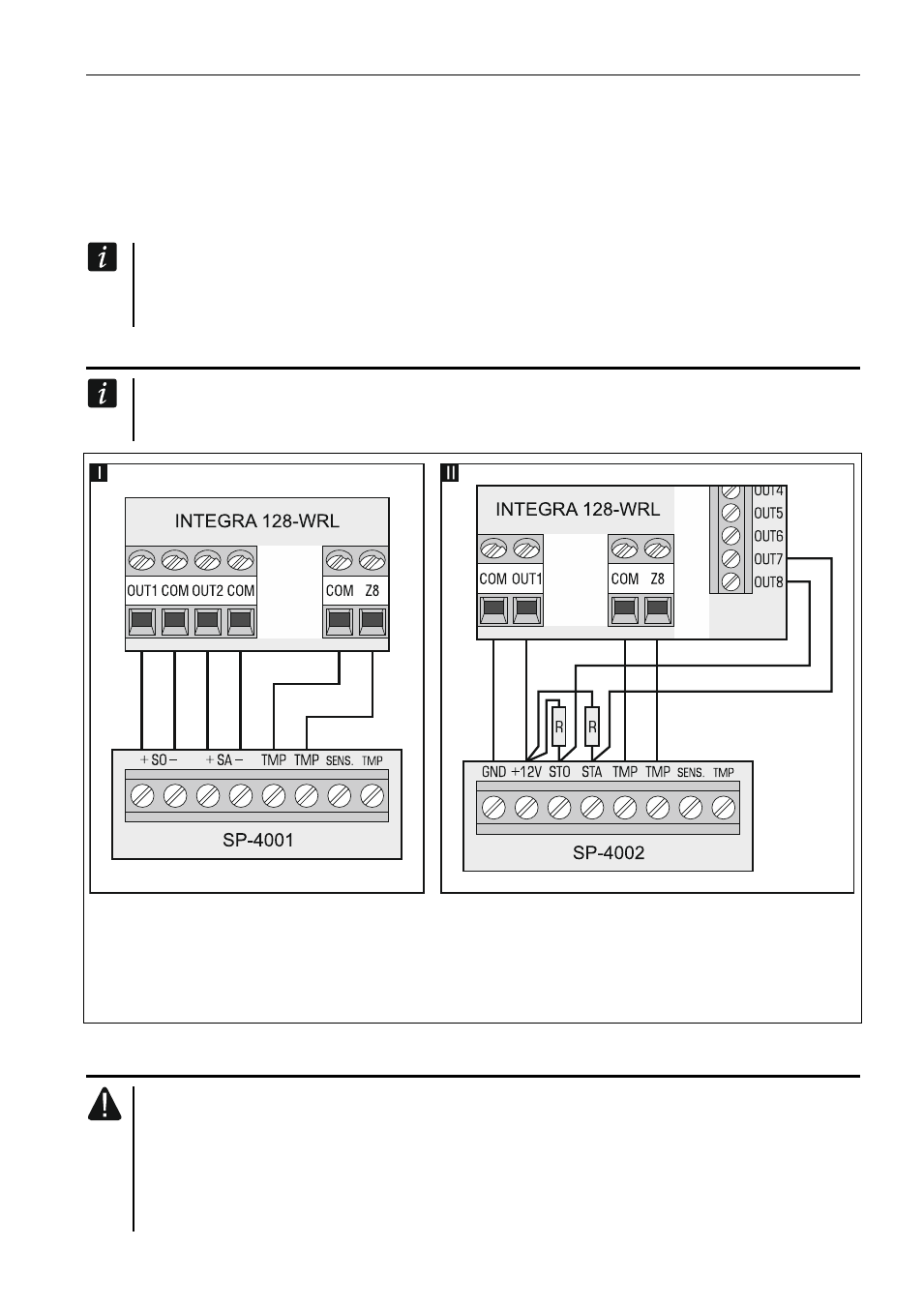

Abb. 9. Methoden des Anschlusses der Signalgeber. I – Signalgeber ohne integriertes
Netzteil – die Signalisierung wird über Lastausgänge ausgelöst. II – Signalgeber mit
integriertem Netzteil – die Signalisierung wird über Triggerausgänge ausgelöst, und
der Lastausgang dient als Stromversorgungsausgang. Die Widerstände R haben den Wert
2,2 k
Ω. In beiden Fällen wird an den Eingang Z16 der Sabotagekreis angeschlossen.
5.9 Anschluss der Stromversorgung
Bevor Sie die Stromversorgung anschließen, beenden Sie alle mit
dem Anschluss der Module an die Datenbuse, Meldelinien und Ausgänge
verbundene Installationsarbeiten.
Bevor Sie die Stromversorgung anschließen, legen Sie in die Buchse auf
der Hauptplatine die Batterie ein, die die Uhr und den RAM-Speicher unterstützt.
