30 Anleitung für den Errichter SATEL
Die Zentrale erteilt den Befehl ATZ, welcher die gleiche Parameter einstellt, wie im
„Profil 0” gespeichert sind. Aus diesem Grunde ist die aktuelle Einstellung der
Parameter aus dem Punkt 2 ohne Bedeutung („ACTIVE PROFILE”). Jedoch wichtig
ist, dass sie im „Profil 0” richtig eingestellt werden.
5.16 Anschluss des Druckers
Der Port RS-232 der Zentrale ermöglicht den Anschluss eines Druckers, der mit einer
seriellen Schnittstelle ausgestattet ist. Die Ereignisse können in einer Kurzform (ein Ereignis
ist auf dem Ausdruck in einer 80 Zeichen langen Zeile dargestellt) oder in erweiterter Form,
mit Bezeichnung der Linien, Bereiche, Benutzer und Module ausgedruckt werden. In diesem
Fall nimmt ein Ereignis zwei Zeilen in Anspruch – bei Druckern, die nicht mehr als 80
Zeichen in einer Zeile drucken und bei Druckern, die 132 Zeichen in einer Zeile drucken,
lässt sich die Beschreibung wieder nur in einer Zeile ausdrucken.
4
5
TXD
COM
DSR
1 5 6
2 RXD
COM
DTR

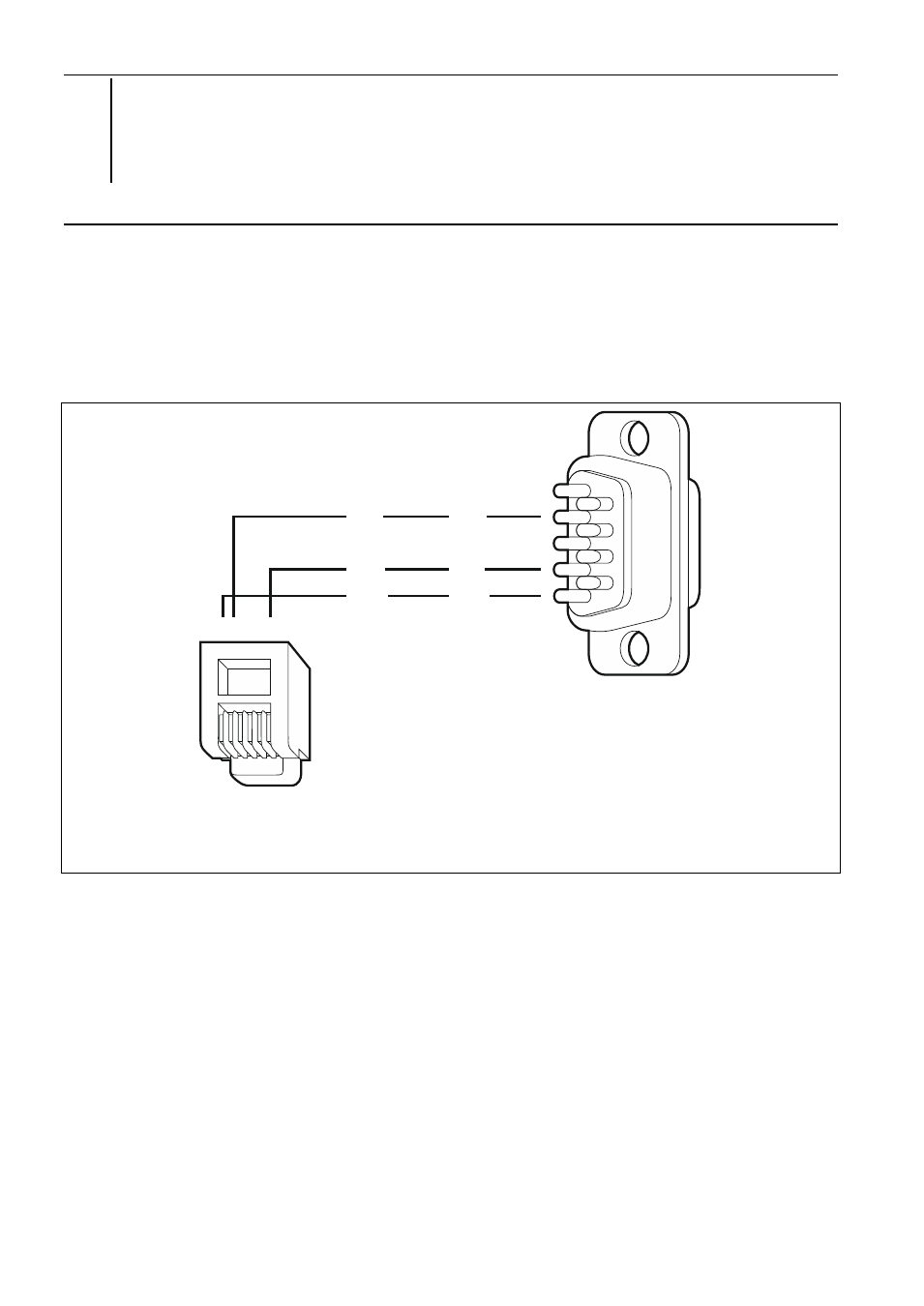

Abb. 15. Anschluss des Druckers anhand des männlichen DB9-Steckers (Ansicht von
der Seite der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse
der Hauptplatine der Zentrale angeschlossen wird.
