5.13.2 Löschung der Funkkomponenten

LCD-Bedienteil

Im Servicemodus können Sie die Funkkomponente mit Hilfe der Funktion F

UNKMODUL LÖSCH

.

löschen (

S

TRUKTUR

M

ODULE

E

RWEITERUNGSMODULE

E

INSTELLUNGEN

ABAX - HPL.

F

UNKMODUL LÖSCH

.).

1. Aktivieren Sie die Funktion F

UNKMODUL LÖSCH

.

2. Mit den Tasten

 und  wählen Sie die Linie aus, der die zu löschende

Funkkomponente zugewiesen ist. Dann klicken Sie auf die Taste .

3. Drücken Sie die Taste 1, um die Löschung des Gerätes zu bestätigen (wird eine andere

Taste gedrückt, dann wird auf die Liste der Funkkomponenten zurückgesetzt).

4. Das Gerät wird gelöscht. Eine Meldung auf dem Display wird informieren, dass

die Funktion der Identifizierung der Erweiterungsmodule aktiviert wurde.

5. Nach der Identifizierung der Geräte wird auf die Liste der Linien, den

die Funkkomonenten zugewiesen sind, zurückgesetzt.

Programm D

LOAD

X

Um eine Funkkomponente zu löschen, öffnen Sie das Fenster „Struktur“, die Registerkarte
„Module“, und klicken Sie auf den Zweig „Funksystem der Hauptplatine“.

1. Wählen Sie aus der Liste die zu löschende Komponente aus (wenn die Komponente

mehrere Plätze auf der Liste belegt, klicken Sie auf eine beliebige von denen).

2. Klicken Sie auf die Taste „Modul löschen“. Es wird das Fenster „Akzeptieren“ geöffnet.

3. Klicken Sie auf die Taste „Ja“. Das Gerät wird gelöscht.

5.14 Anschluss des Computers an die Zentrale

Über den Computer kann man die Firmware der Zentrale mittels des Programms F

LASH

X

aktualisieren, die Zentrale mittels des Programms D

LOAD

X programmieren und

das Alarmsystem mittels des Programms G

UARD

X verwalten. Die Kommunikation ist

verschlüsselt. Den Computer können Sie an die Zentrale über den RS-232-Port anschließen.

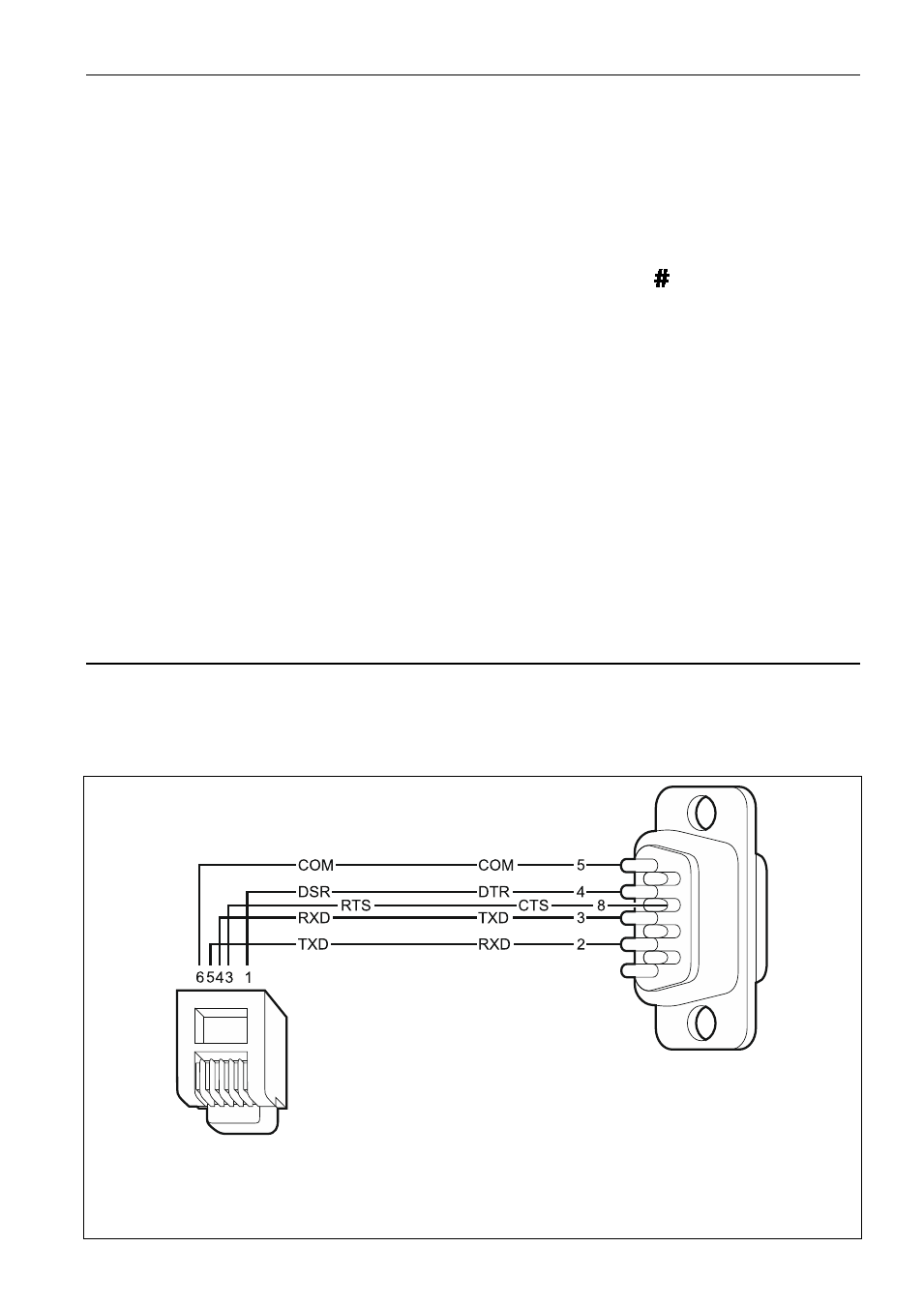

Abb. 11. Anschluss des Computers an die RS-232-Schnittstelle der Zentrale. Auf der linken

Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine der Zentrale angeschlossen

wird. Auf der rechten Seite der DB9-Stecker (weiblich) von der Seite der Lötpunkte.

Das Kabel DB9F/RJ-KPL im Lieferumfang.
