SATEL
INTEGRA 128-WRL
31
TXD
COM
DSR
1
5
6
RXD
COM
DTR
1
2
3

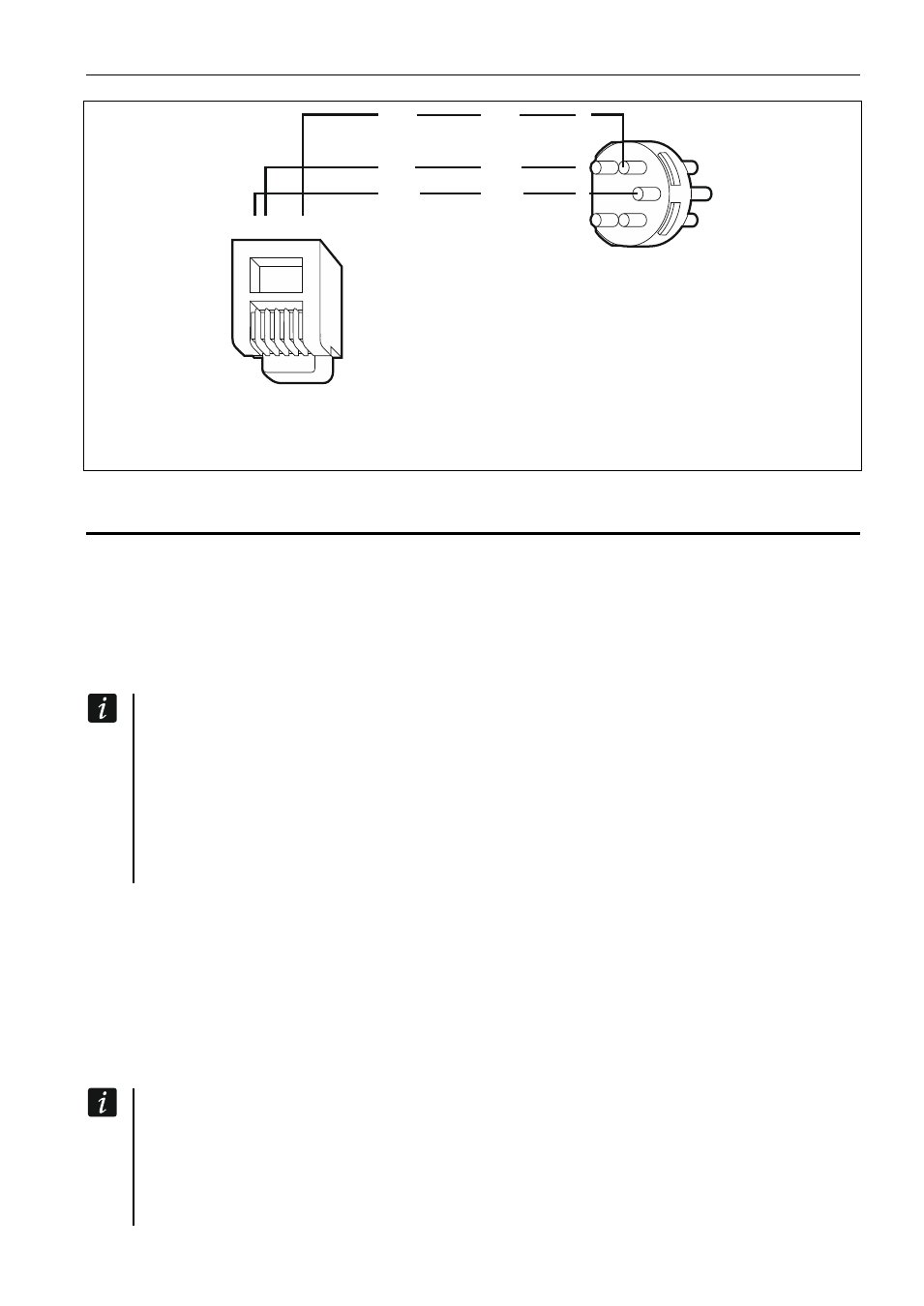

Abb. 16. Anschluss des Druckers anhand des 5-PIN-Steckers DIN (Ansicht von der Seite
der Lötpunkte). Auf der linken Seite der RJ-Stecker, der an die Buchse der Hauptplatine
der Zentrale angeschlossen wird.
6. Nummerierung der Meldelinien und Ausgänge im System
Die Nummern werden den Meldelinien und Ausgängen automatisch zugewiesen:
• die verdrahteten Meldelinien und Ausgänge auf der Elektronikplatine der Zentrale haben
die Nummern von 1 bis 8.
• die Nummern der drahtlosen Meldelinien und der Ausgänge, die von der Hauptplatine
der Zentrale INTEGRA 128-WRL unterstützt werden, sind bei der Hinzufügung
der Funkkomponenten definiert – es werden die verfügbaren freien Nummern zugewiesen.
Die Nummerierung der von der Hauptplatine der Zentrale INTEGRA 128-WRL
unterstützten Funklinien muss nicht dauerhaft sein. Zum Beispiel wenn im System 8
Funklinien mit den Nummern 17-24 registriert sind, den die Funkkomponenten
zugewiesen sind, und die Linien 25-32 für das Erweiterungsmodulbus reserviert sind,
dann nach der Hinzufügung einer neuen Funkkomponente werden folgende 8 Linien
mit den Nummern 33-40 für die Funkkomponenten reserviert. Die Nummerierung
der Linien im Erweiterungsmodul wird nicht geändert. Dieselben Regeln beziehen sich
auf die drahtlosen Ausgänge.
• die Nummern der Linien in den Bedienteilen werden während der Identifizierung
der Bedienteile aufgrund der Bedienteiladresse definiert (siehe: Kapitel N
UMMERIERUNG
DER
M
ELDELINIEN IN
B
EDIENTEILEN
• die Nummern der Linien und der Ausgänge in Erweiterungsmodulen und im
Funkbasismodul
ACU-100 / ACU-250
werden während der Identifizierung
der Erweiterungsmodule
definiert.
Die Nummerierung ist
von der Adresse
des Erweiterungsmoduls im System abhängig (die Linien im Erweiterungsmodul mit einer
niedrigeren Adresse erhalten niedrigere Nummern, als die Linien im Erweiterungsmodul
mit einer höheren Adresse).
Für jeden identifizierten Erweiterungsmodul werden 8 Linien im System vorgesehen.
Ausnahmen sind der Erweiterungsmodul INT-ADR / CA-64 ADR und das
Funkbasismodul ACU-120 / ACU-270 / ACU-100 / ACU-250, für die bis zu 48 Linien
vorgesehen werden können. Beim Erweiterungsmodul INT-ADR / CA-64 ADR hängt
die Anzahl der vorgesehenen Linien von der Anzahl der an den Erweiterungsmodul
angeschlossenen Melder mit eingebautem Modul CA-64 ADR MOD ab. Beim
