5.4 Dr
eidimensionale W
e
rk
z
e
ug-K
o
rr
ekt
u
r
Definition eines normierten Vektors
Ein normierter Vektor ist eine mathematische Größe, die einen Betrag
von 1 und eine beliebige Richtung hat. Bei LN-Sätzen benötigte die
TNC bis zu zwei normierte Vektoren, einen um die Richtung der Flä-
chennormalen und einen weiteren (optionalen), um die Richtung der
Werkzeug-Orientierung zu bestimmen. Die Richtung der Flächennor-
malen ist durch die Komponenten NX, NY und NZ festgelegt. Sie weist
beim Schaft- und Radiusfräser senkrecht von der Werkstück-Oberflä-
che weg hin zum Werkzeug-Bezugspunkt PT, beim Eckenradiusfräser
durch PT‘ bzw. PT (Siehe Bild rechts oben). Die Richtung der Werk-
zeug-Orientierung ist durch die Komponenten TX, TY und TZ festge-
legt
Erlaubte Werkzeug-Formen

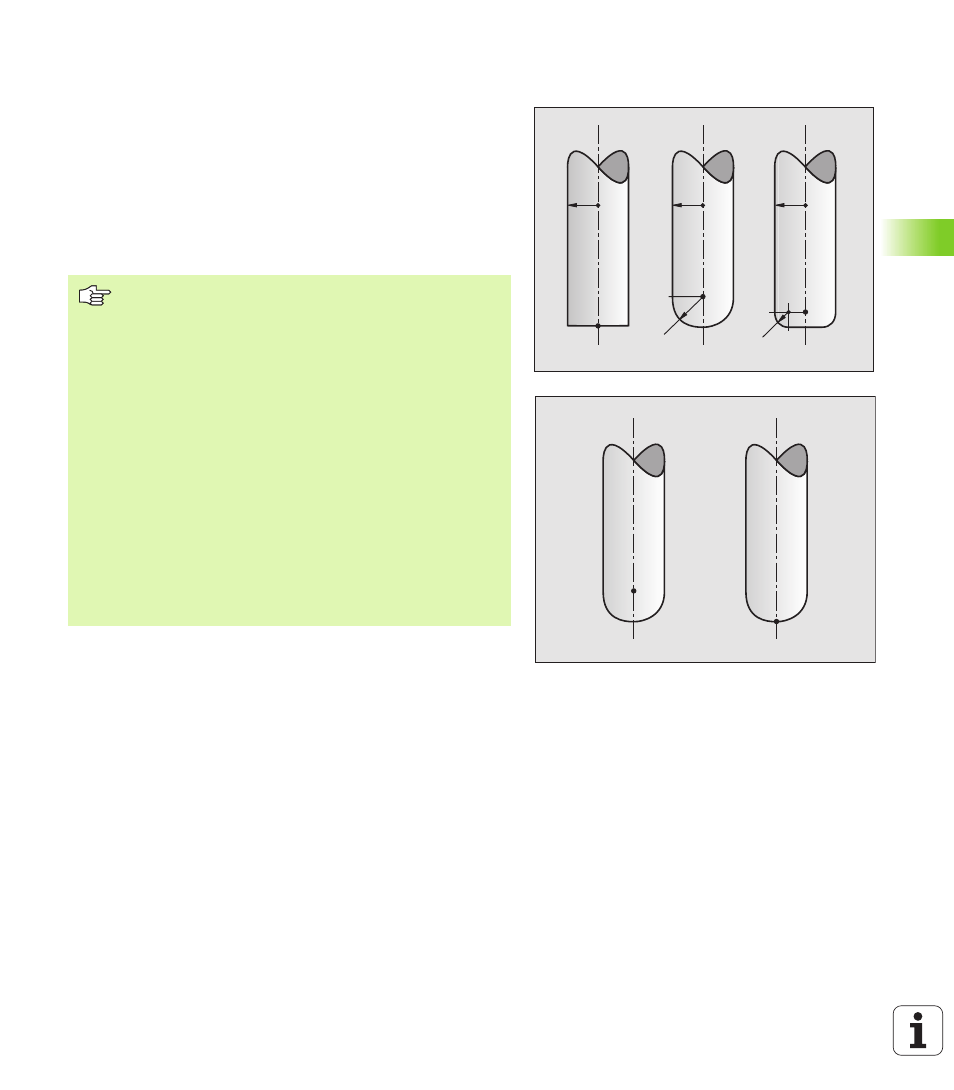

Die erlaubten Werkzeug-Formen (siehe Bild rechts oben) legen Sie in
der Werkzeug-Tabelle über die Werkzeug-Radien R und R2 fest:
n Werkzeug-Radius R: Maß vom Werkzeugmittelpunkt zur Werkzeug-
Außenseite
n
Werkzeug-Radius 2 R2: Rundungsradius von der Werkzeug-Spitze
zur Werkzeug-Außenseite
Das Verhältnis von R zu R2 bestimmt die Form des Werkzeugs:
n R2 = 0: Schaftfräser
n R2 = R: Radiusfräser
n
0 < R2 < R: Eckenradiusfräser
Aus diesen Angaben ergeben sich auch die Koordinaten für den Werk-
zeug-Bezugspunkt PT.
Die Koordinaten für die Position X,Y, Z und für die Flächen-
normalen NX, NY, NZ, bzw. TX, TY, TZ, müssen im NC-Satz
die gleiche Reihenfolge haben.
Im LN-Satz immer alle Koordinaten und alle Flächennorma-
len angeben, auch wenn sich die Werte im Vergleich zum
vorherigen Satz nicht geändert haben.
Die 3D-Korrektur mit Flächennormalen ist für Koordinaten-
angaben in den Hauptachsen X, Y, Z gültig.
Wenn Sie ein Werkzeug mit Übermaß (positive Deltawerte)
einwechseln, gibt die TNC eine Fehlermeldung aus. Die
Fehlermeldung können Sie mit der M-Funktion M107 unter-
drücken (siehe „Voraussetzungen für NC-Sätze mit Flä-
chennormalen-Vektoren und 3D-Korrektur”, Seite 113).
Die TNC warnt nicht mit einer Fehlermeldung, wenn Werk-
zeug-Übermaße die Kontur verletzen würden.
Über den Maschinen-Parameter 7680 legen Sie fest, ob
das CAD-System die Werkzeug-Länge über Kugelzentrum
P
T
oder Kugelsüdpol P
SP
korrigiert hat (siehe Bild rechts).
P
T
R R R
R2
P
T P
T
R2
P
T
'
P
T
P
SP
