8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung
SPIEGELN (Zyklus 8)
Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen.
Wirkung
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt auch
in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt aktive
Spiegelachsen in der zusätzlichen Status-Anzeige an.
n Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn des
Werkzeugs. Dies gilt nicht bei Bearbeitungszyklen.
n Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.

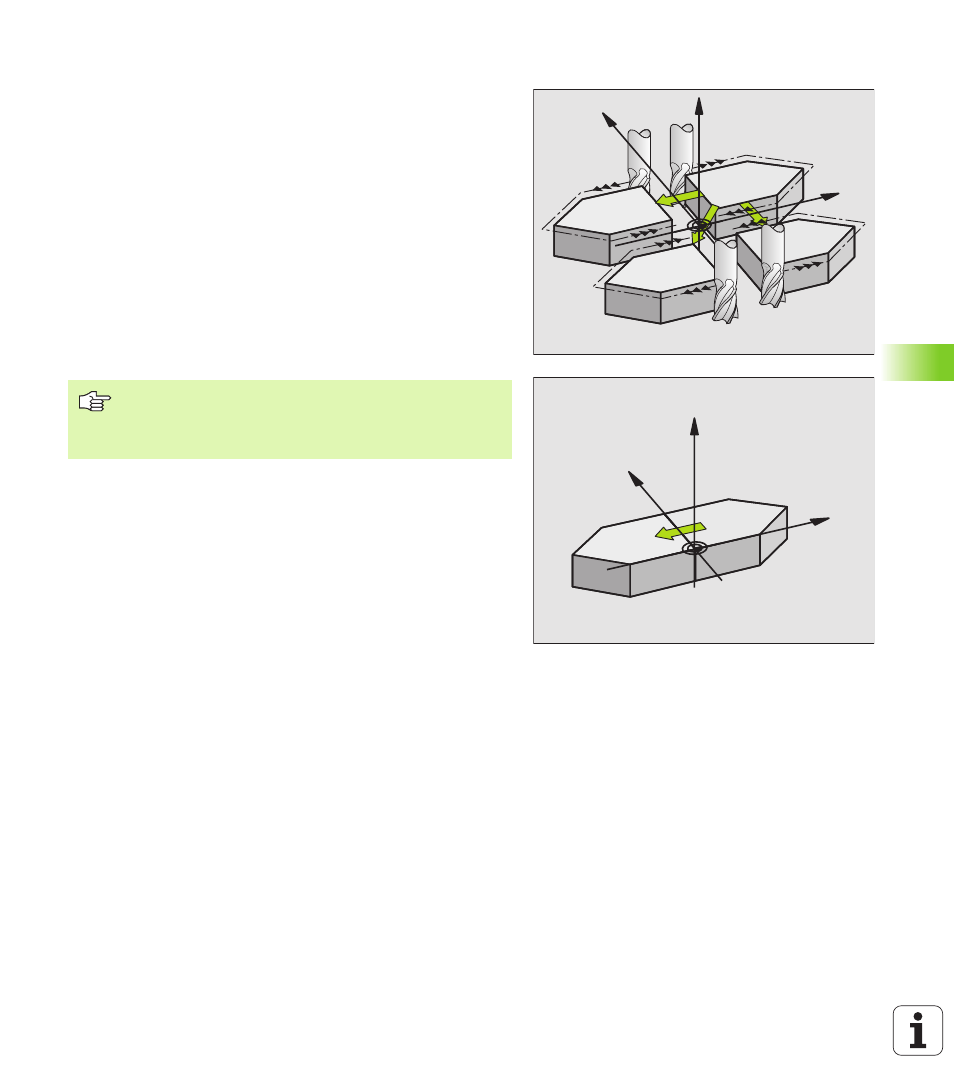

Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts ab:
n
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt;
n Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element
verlagert sich zusätzlich;
Y
X
Z
Y
X
Z
Wenn Sie nur eine Achse Spiegeln, ändert sich der
Umlaufsinn bei den neuen Bearbeitungszyklen mit 200er
Nummer . Bei älteren Bearbeitungszyklen, wie z.B. Zyklus
4 TASCHENFRÄSEN, bleibt der Umlaufsinn gleich.
