HEIDENHAIN iTNC 530 341
8.8 Zyklen zum Abz
e
ilen

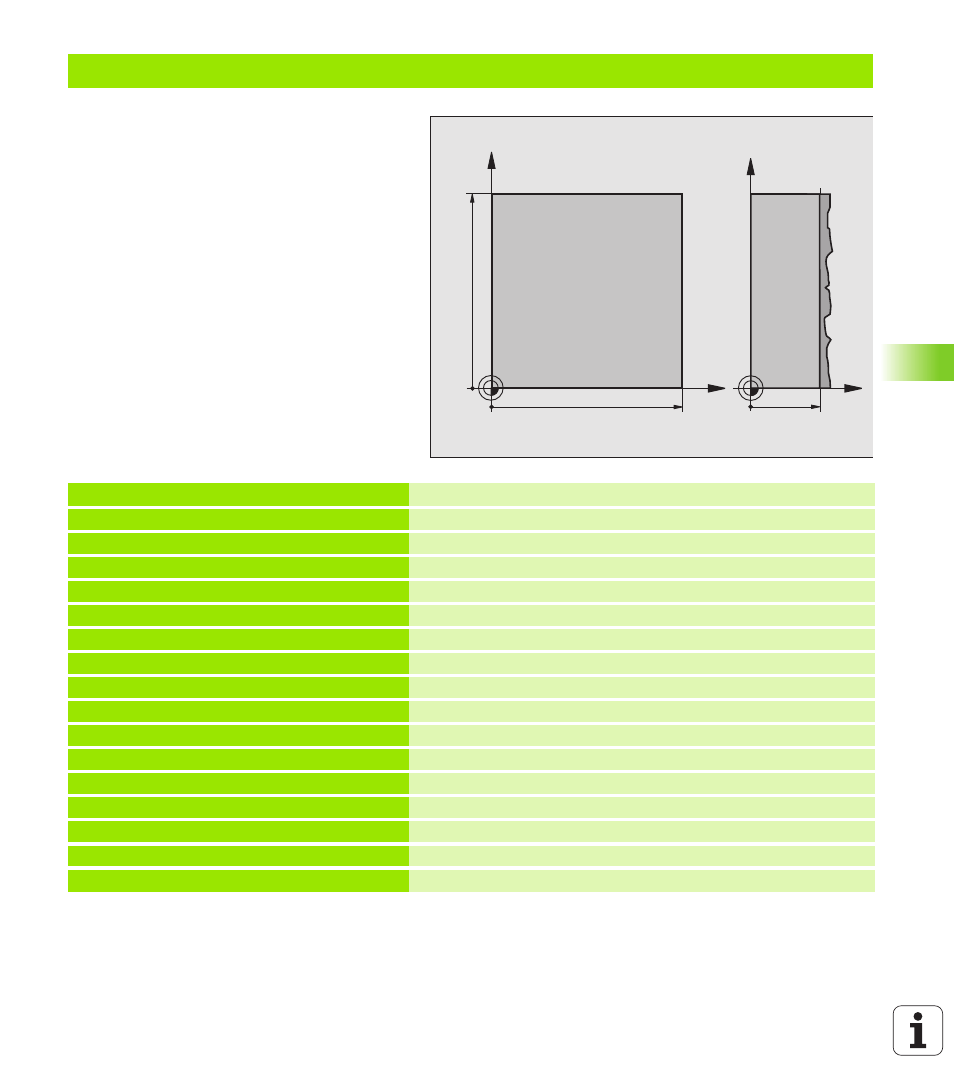

Beispiel: Abzeilen
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Werkzeug-Definition
4 TOOL CALL 1 Z S3500 Werkzeug-Aufruf
5 L Z+250 R0 FMAX Werkzeug freifahren
6 CYCL DEF 230 ABZEILEN Zyklus-Definition Abzeilen
Q225=+0 ;START 1. ACHSE
Q226=+0 ;START 2. ACHSE
Q227=+35 ;START 3. ACHSE
Q218=100 ;1. SEITEN-LAENGE
Q219=100 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=250 ;F TIEFENZUST.
Q207=400 ;F FRAESEN
Q209=150 ;F QUER
Q200=2 ;SICHERHEITSABST.
X
Y
100
100
Z
Y
35
