HEIDENHAIN iTNC 530 161
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

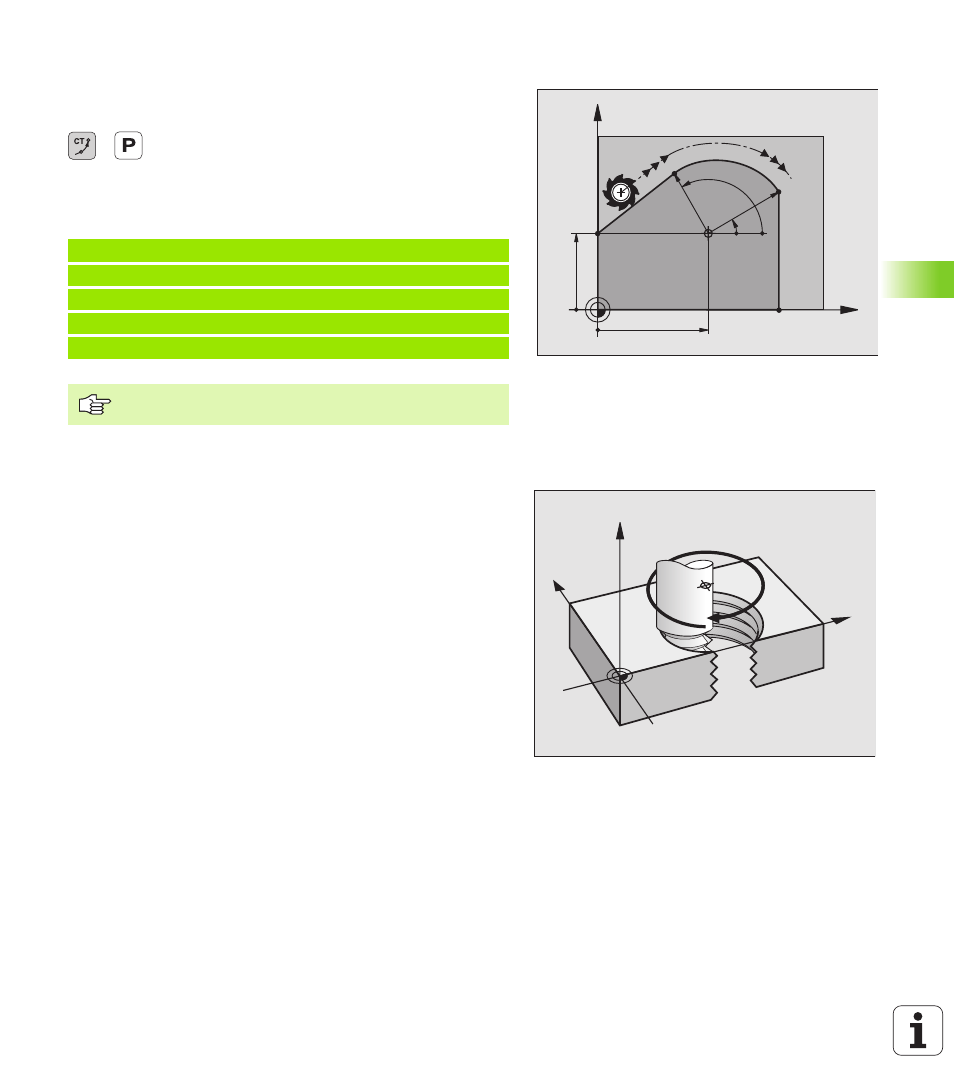

n Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein vorange-
gangenes Konturelement anschließt.
U U U U Polarkoordinaten-Radius PR : Abstand des Kreis-
bahn-Endpunkts zum Pol CC
U U U U Polarkoordinaten-Winkel PA : Winkelposition des
Kreisbahn-Endpunkts
NC-Beispielsätze
Schraubenlinie (Helix)
Eine Schraubenlinie entsteht aus der Überlagerung einer Kreisbewe-
gung und einer Geradenbewegung senkrecht dazu. Die Kreisbahn pro-
grammieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in Polar-
koordinaten programmieren.
Einsatz
n Innen- und Außengewinde mit größeren Durchmessern
n
Schmiernuten
Berechnung der Schraubenlinie
Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.
Für die Berechnung in Fräsrichtung von unten nach oben gilt:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Der Pol CC ist nicht Mittelpunkt des Konturkreises!
X
Y
40
35
CC
30°
120°
R30 R25
Anzahl Gänge n Gewindegänge + Gangüberlauf am
Gewindeanfang und -ende
Gesamthöhe h Steigung P x Anzahl der Gänge n
Inkrementaler
Gesamtwinkel IPA Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gangüberlauf
Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf
am Gewinde-Anfang)
Y
X
Z
CC
