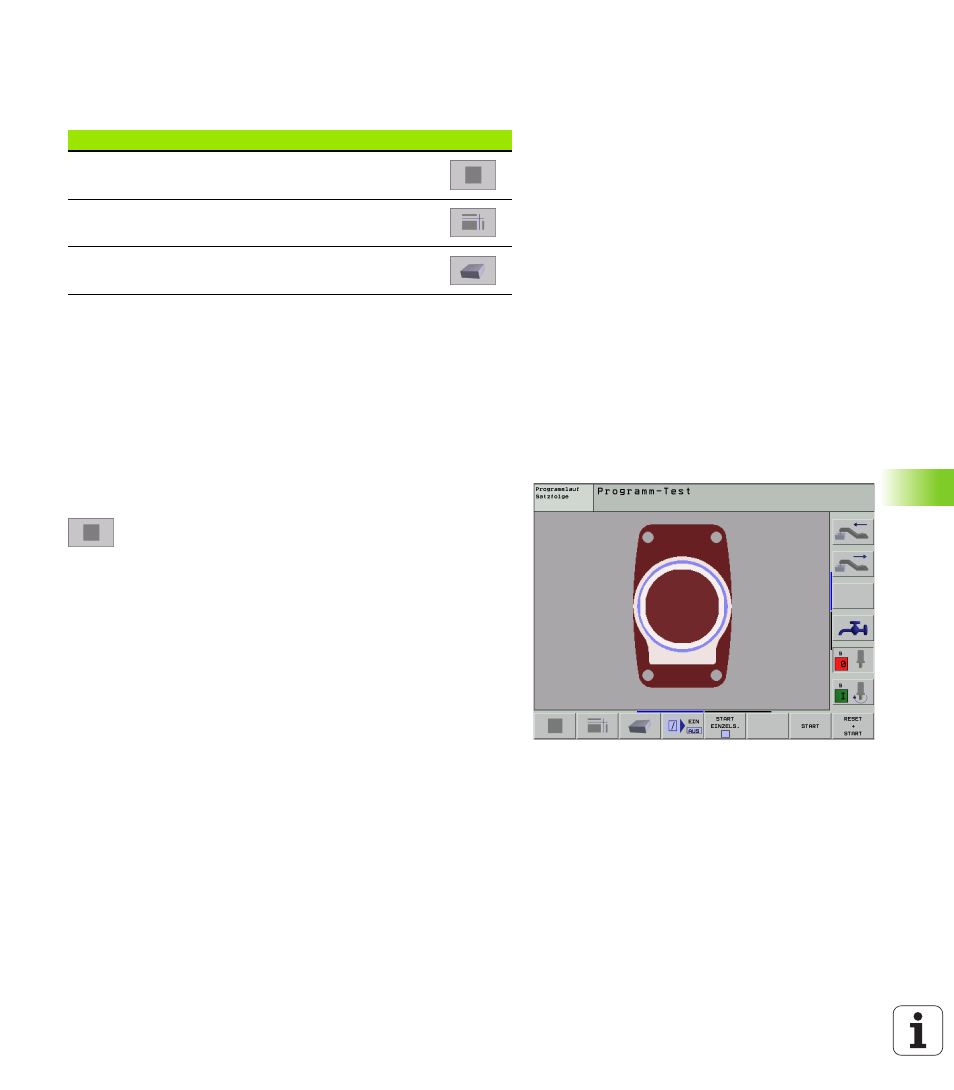

Übersicht: Ansichten
In den Programmlauf-Betriebsarten und in der Betriebsart
Programm-Test zeigt die TNC folgende Softkeys:
Einschränkung während des Programmlaufs
Die Bearbeitung lässt sich nicht gleichzeitig grafisch darstellen, wenn
der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder
großflächige Bearbeitungen bereits ausgelastet ist. Beispiel: Abzeilen
über das ganze Rohteil mit großem Werkzeug. Die TNC führt die Gra-
fik nicht mehr fort und blendet den Text ERROR im Grafik-Fenster ein.
Die Bearbeitung wird jedoch weiter ausgeführt.
Draufsicht
Diese grafische Simulation läuft am schnellsten ab
U
U
U
U
Draufsicht mit Softkey wählen
U
U
U
U
Für die Tiefendarstellung dieser Grafik gilt:
„Je tiefer, desto dunkler“
Ansicht
Softkey
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
