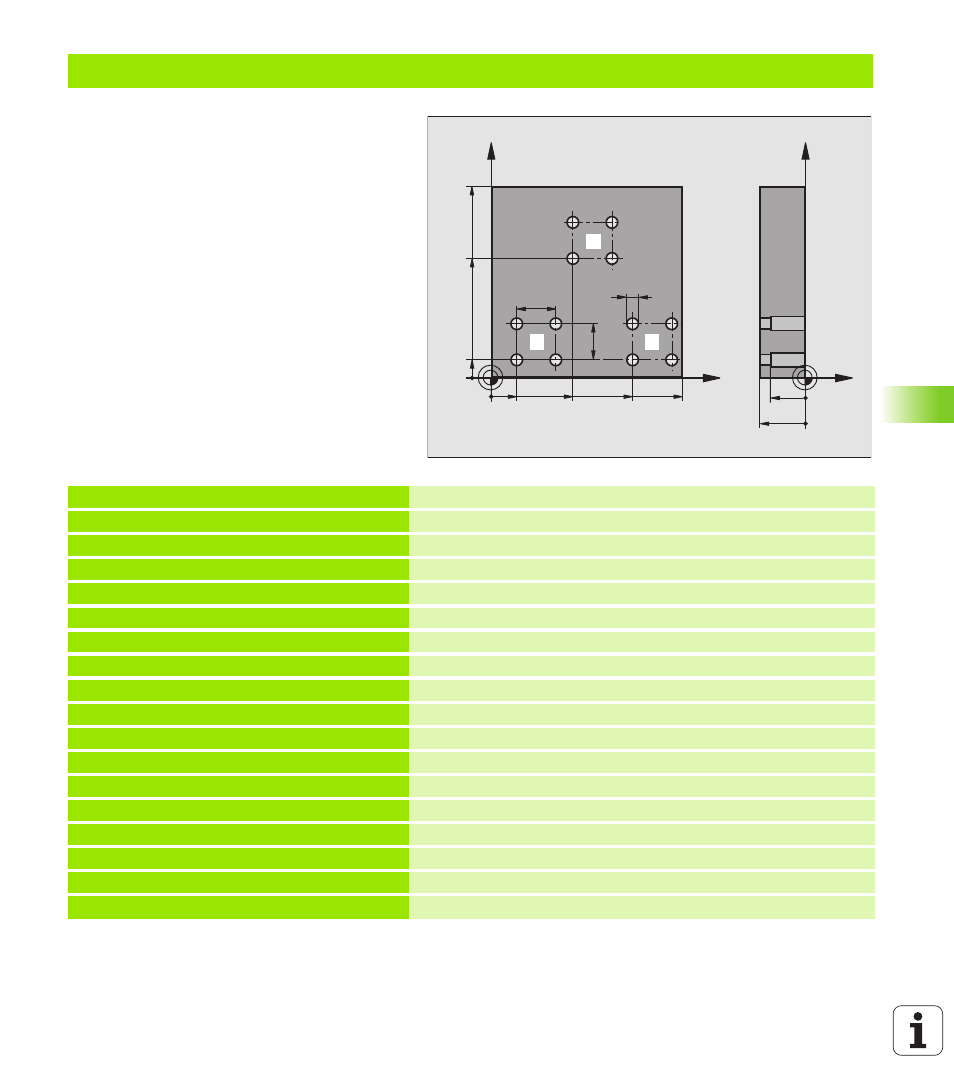

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf
n Bearbeitungs-Zyklen programmieren im Haupt-
programm
n Komplettes Bohrbild aufrufen
(Unterprogramm 1)
n Bohrungsgruppen anfahren im
Unterprogramm 1, Bohrungsgruppe aufrufen
(Unterprogramm 2)
n Bohrungsgruppe nur einmal im
Unterprogramm 2 programmieren
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Werkzeug-Definition Zentrierbohrer
4 TOOL DEF 2 L+0 R+3 Werkzeug-Definition Bohrer
5 TOOL DEF 2 L+0 R+3.5 Werkzeug-Definition Reibahle
6 TOOL CALL 1 Z S5000 Werkzeug-Aufruf Zentrierbohrer
7 L Z+250 R0 FMAX Werkzeug freifahren
8 CYCL DEF 200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q202=-3 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
9 CALL LBL 1 Unterprogramm 1 für komplettes Bohrbild rufen
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 2
1 1 3 1
