344 8 Programmieren: Zyklen
8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

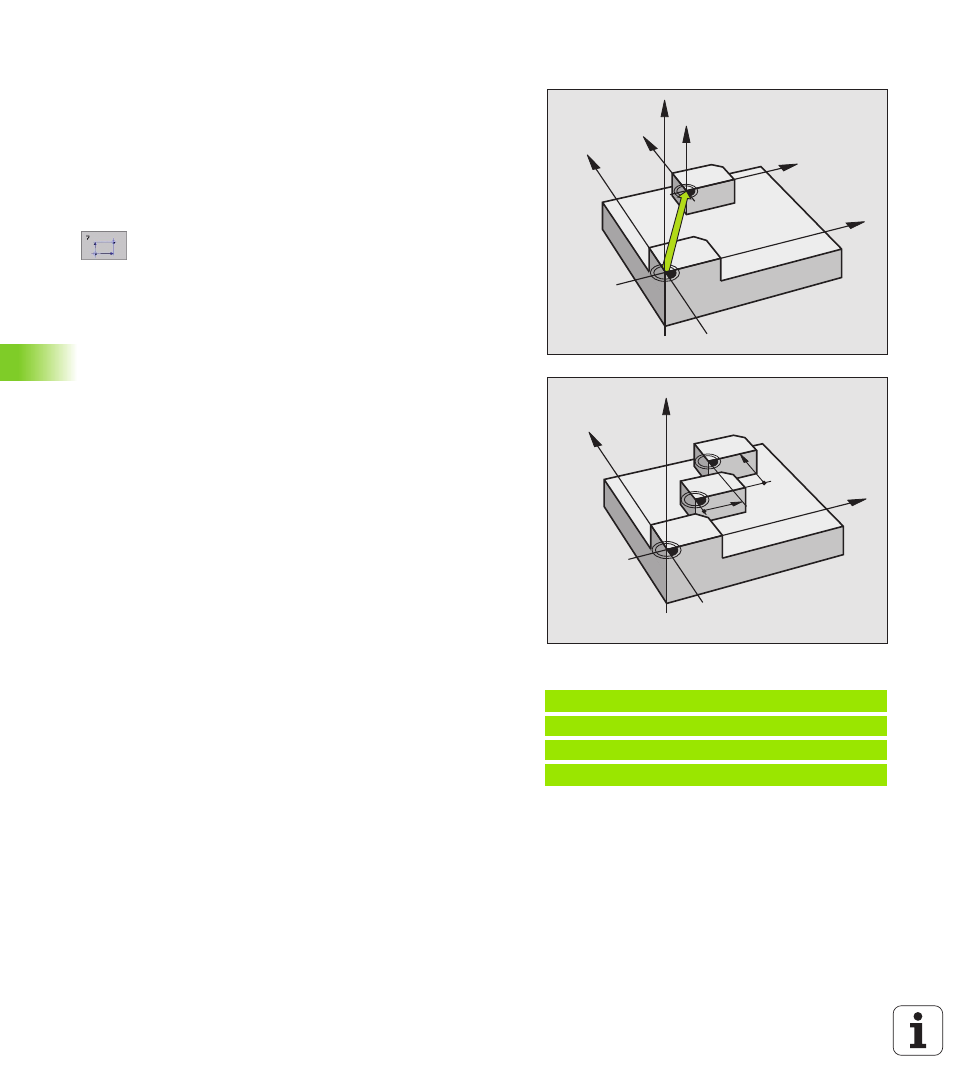

NULLPUNKT-Verschiebung (Zyklus 7)
Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an
beliebigen Stellen des Werkstücks wiederholen.
Wirkung
Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG beziehen
sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Verschie-
bung in jeder Achse zeigt die TNC in der zusätzlichen Status-Anzeige
an. Die Eingabe von Drehachsen ist auch erlaubt.
U U U U Verschiebung : Koordinaten des neuen Nullpunkts ein-
geben; Absolutwerte beziehen sich auf den Werk-
stück-Nullpunkt, der durch das Bezugspunkt-Setzen
festgelegt ist; Inkrementalwerte beziehen sich immer
auf den zuletzt gültigen Nullpunkt – dieser kann
bereits verschoben sein
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0 und
Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Grafik
Wenn Sie nach einer Nullpunkt-Verschiebung eine neue BLK FORM
programmieren, können Sie über den Maschinen-Parameter 7310 ent-
scheiden, ob sich die BLK FORM auf den neuen oder alten Nullpunkt
beziehen soll. Bei der Bearbeitung mehrerer Teile kann die TNC
dadurch jedes Teil einzeln grafisch darstellen.
Status-Anzeigen
n
Die große Positions-Anzeige bezieht sich auf den aktiven (verscho-
benen) Nullpunkt
n
Alle in der zusätzlichen Status-Anzeige angezeigte Koordinaten
(Positionen, Nullpunkte) beziehen sich auf den manuell gesetzten
Bezugspunkt
Beispiel: NC-Sätze
13 CYCL DEF 7.0 NULLPUNKT
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
